PN7206

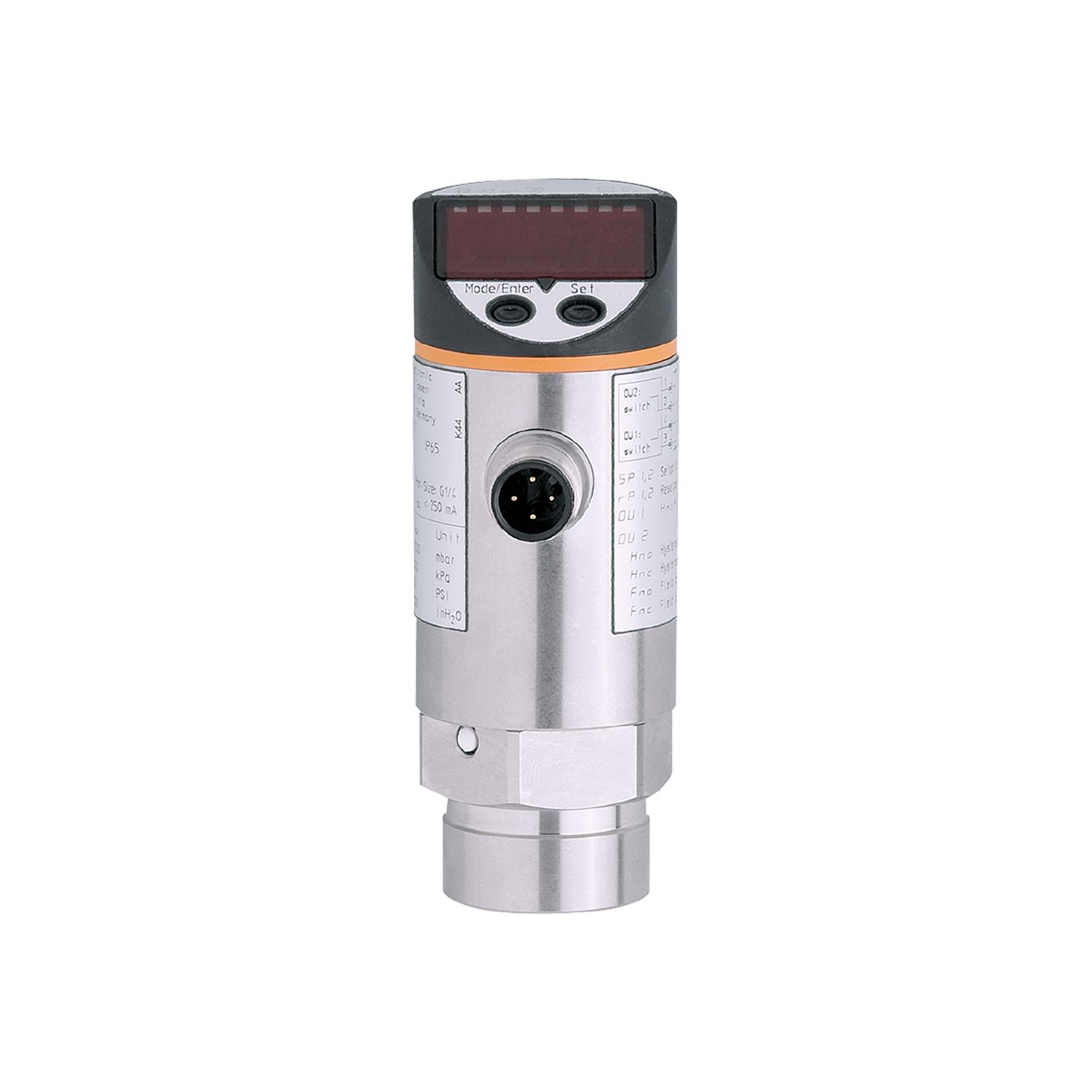

带显示屏的压力传感器

PN7206

PN-2,5-RBN14-QFRKG/US/ /V

带显示屏的压力传感器

PN7206

PN-2,5-RBN14-QFRKG/US/ /V

两个可编程开关输出
高负载保护，长期稳定性
高于 1 亿次压力周期的使用寿命
清晰可见的 4 位 LED 显示
可选择特定国家的压力单位

方便的按钮操作或通过IO-Link进行参数设置

該產品即將/已停產

替代产品: PN7296 产品比较: PN7206 / PN7296 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。

产品特征

输入和输出总数

数字输出数量: 2

测量范围

0...2.5 bar

0...2500 mbar

0...36.3 psi

0...250 kPa

系统接口

螺纹连接 1/4" NPT 内螺纹

应用

特殊的性能

镀金触点

应用

用于工业应用

介质

液体和气体介质

介质温度 [°C]

-25...80

爆破压力最小值

50 bar

725 psi

5000 kPa

抗压强度

20 bar

290 psi

2000 kPa

压力

相对压力

电气数据

工作电压 [V]	18...36 DC; (按照SELV/PELV)
电流损耗 [mA]	< 50
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
过压保护	有; (< 40 V)
开机延迟时间 [s]	0.3
Watchdog集成看门狗电路	有

总的输入/输出

输入和输出总数	数字输出数量: 2

输出

输出数量	2
输出信号	开关信号; IO-Link; (可配置)
电气设计	PNP/NPN
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	250
开关频率DC [Hz]	< 170
短路保护	有
短路保护类型	脉冲

测量/设定范围

测量范围

0...2.5 bar

0...2500 mbar

0...36.3 psi

0...250 kPa

开关点, SP

0.02...2.5 bar

0.4...36.2 psi

2...250 kPa

复原点, rP

0.01...2.49 bar

0.2...36 psi

1...249 kPa

设定步距

0.01 bar

0.2 psi

1 kPa

出厂设定

	SP1 = 9.0 psi	rP1 = 8.4 psi
	SP2 = 27.2 psi	rP2 = 26.4 psi

精度/偏差

开关点精度 [测量范围值的%]	< ± 0,5
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%]	< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 极限点设定)
滞后偏差 [测量范围值的%]	< ± 0,25
长时间稳定性 [测量范围值的%]	< ± 0,05; (每6个月)
温度系数零点 [测量范围值的百分比 / 10 K]	0,2; (-20...80 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	0,2; (-20...80 °C)

反应时间

可编程的延迟时间dS, dr [s]	0; 0,2...50

软件/编程

参数设定	迟滞/窗口; 常开/常闭; 诊断功能; 输出极性; ON延迟、关断延时; 阻尼; 显示单位

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

外形

无轮廓

SIO模式

有

必需的mater port type

模拟过程数据

二位输出过程数据

处理周期最小值 [ms]

2.3

支持的DeviceID

运行方式	DeviceID
default	331

工作条件

环境温度 [°C]	-20...80
存储温度 [°C]	-40...100
外壳防护等级	IP 65

认证/测试

EMC电磁兼容

EN 61000-6-2
EN 61000-6-3

抗冲击

DIN EN 60068-2-27

50 g (11 ms)

抗震

DIN EN 60068-2-6

20 g (10...2000 Hz)

MTTF [年]

219

机械技术数据

重量 [g]	263.8
原材料	不锈钢(1.4301/304); 不锈钢(1.4404 / 316L); PC; PBT; PEI; FKM; PTFE
材料(接液部件)	不锈钢(1.4305/303); 陶瓷; FKM
开关动作寿命	1亿
系统接口	螺纹连接 1/4" NPT 内螺纹
已集成限制器元件	否(可以改装 )

显示器/操作件

显示

显示单位	3 x LED, 绿色
开关状态	2 x LED, 黄色
功能显示	字母数字显示, 4位数字
测量值	字母数字显示, 4位数字

注释

包装单位	1 件

电气连接

	接插件: 1 x M12; 译码: A; 触头: 镀金的
