- 产品分类
- RM7003

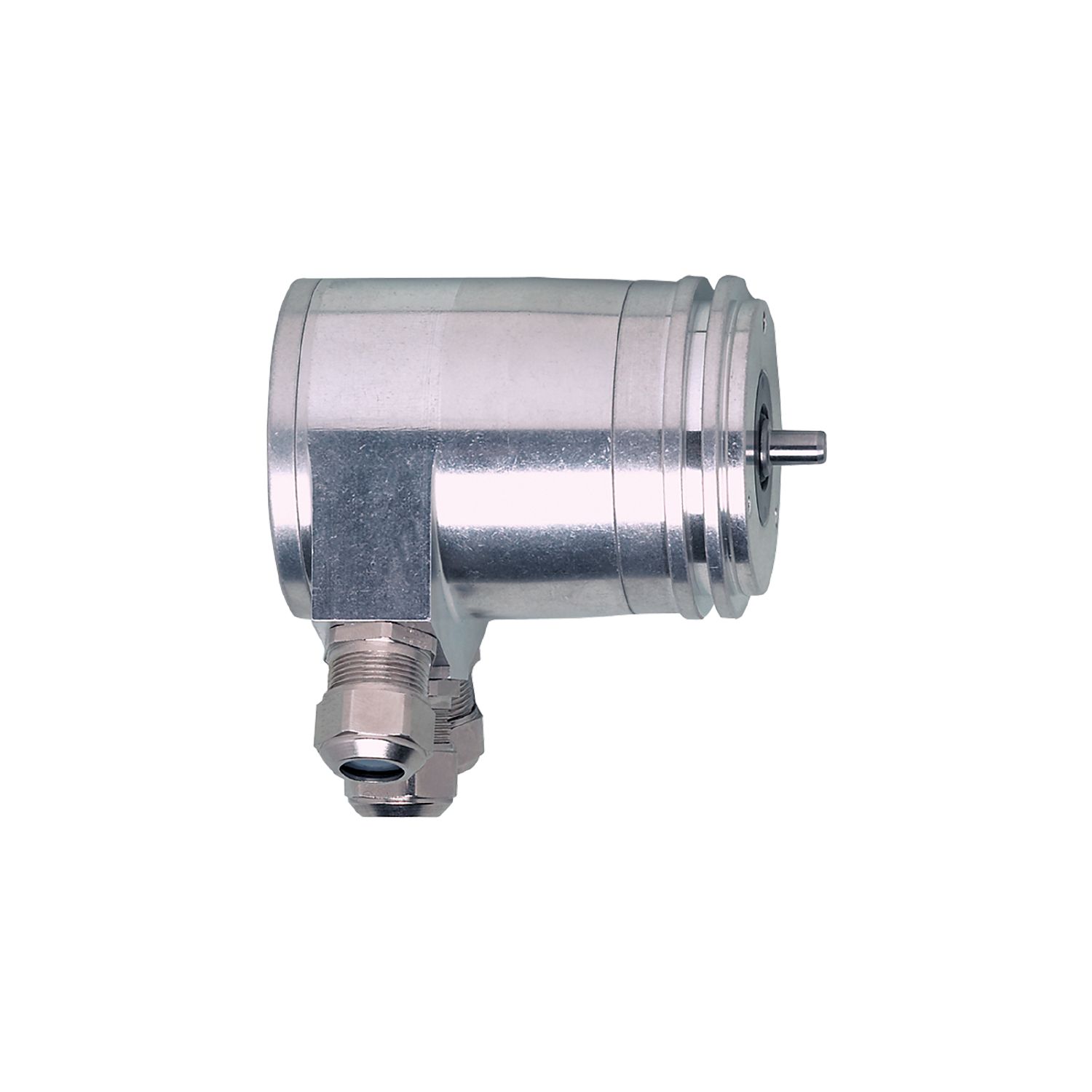

带实心轴的绝对式多圈编码器
RM7003
RMS0025-C24/E
带实心轴的绝对式多圈编码器
RM7003
RMS0025-C24/E
- 用于准确的位置、速度、角度和线性测量
- 通过 CANopen 接口直接输出值
- 坚固的外壳，适用于严苛的工业环境
- 较高的抗冲击和振动能力
- 简单的布线和编程
停产产品 - 存档登录
替代产品: RM7011 产品比较: RM7003 / RM7011 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。
产品特征
| 分辨率 | 8192 步距; 4096 圈数; 25 Bit |
|---|---|
| 通信接口 | CAN |
| 轴监控器 | 实心轴 |
| 轴直径 [mm] | 6 |
应用
| 功能原理 | 绝对式 |
|---|---|
| 旋转类型 | 多圈 |
电气数据
| 工作电压 [V] | 9...36 DC |
|---|---|
| 电流损耗 [mA] | < 250 |
| 反相保护 | 有 |
输出
| 短路保护 | 有 |
|---|---|
| 代码 | 二位输出 |
测量/设定范围
| 分辨率 | 8192 步距; 4096 圈数; 25 Bit |
|---|
精度/偏差
| 精确度 | ± 1 LSB |
|---|
软件/编程
| 参数设定 | CAN参数; 标度; 预设; 波特率; 转向; 地址 |
|---|---|
| 编址 | 地址选择开关; 软件 |
接口
| 通信接口 | CAN |
|---|
| 协议 | CANopen; DSP - 406 |
|---|
工作条件
| 环境温度 [°C] | -40...70 |
|---|---|
| 外壳防护等级 | IP 66; (在外壳: IP 67; 在轴: IP 67) |
认证/测试
| 抗冲击 |
|
||
|---|---|---|---|
| 抗震 |
|
机械技术数据
| 重量 [g] | 663.6 | |
|---|---|---|
| 尺寸 [mm] | Ø 58 / L = 90.5 | |
| 原材料 | 铝 | |
| 机械最大值 [U/min] | 6000 | |
| 启动扭矩最大值 [Nm] | 1 | |
| 温度扭矩参考 [°C] | 20 | |
| 轴监控器 | 实心轴 | |
| 轴直径 [mm] | 6 | |
| 轴材料 |
|
|
| 轴向轴负载最大值 (轴末端) [N] | 10 | |
| 径向轴负载最大值 (轴末端) [N] | 20 | |
| 固定法兰 | 同步法兰 |
电气连接
| 接线端的接线条: ; 电缆长度最大值: 25 m; 100 m (500 kb/s) |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — RM7003-01 — 12.02.2014 —
RM7003 –
RMS0025-C24/E
- 1
- M4 深度 5 mm
电气连接
接线端的接线条: ; 电缆长度最大值: 25 m; 100 m (500 kb/s)
