- RN7004

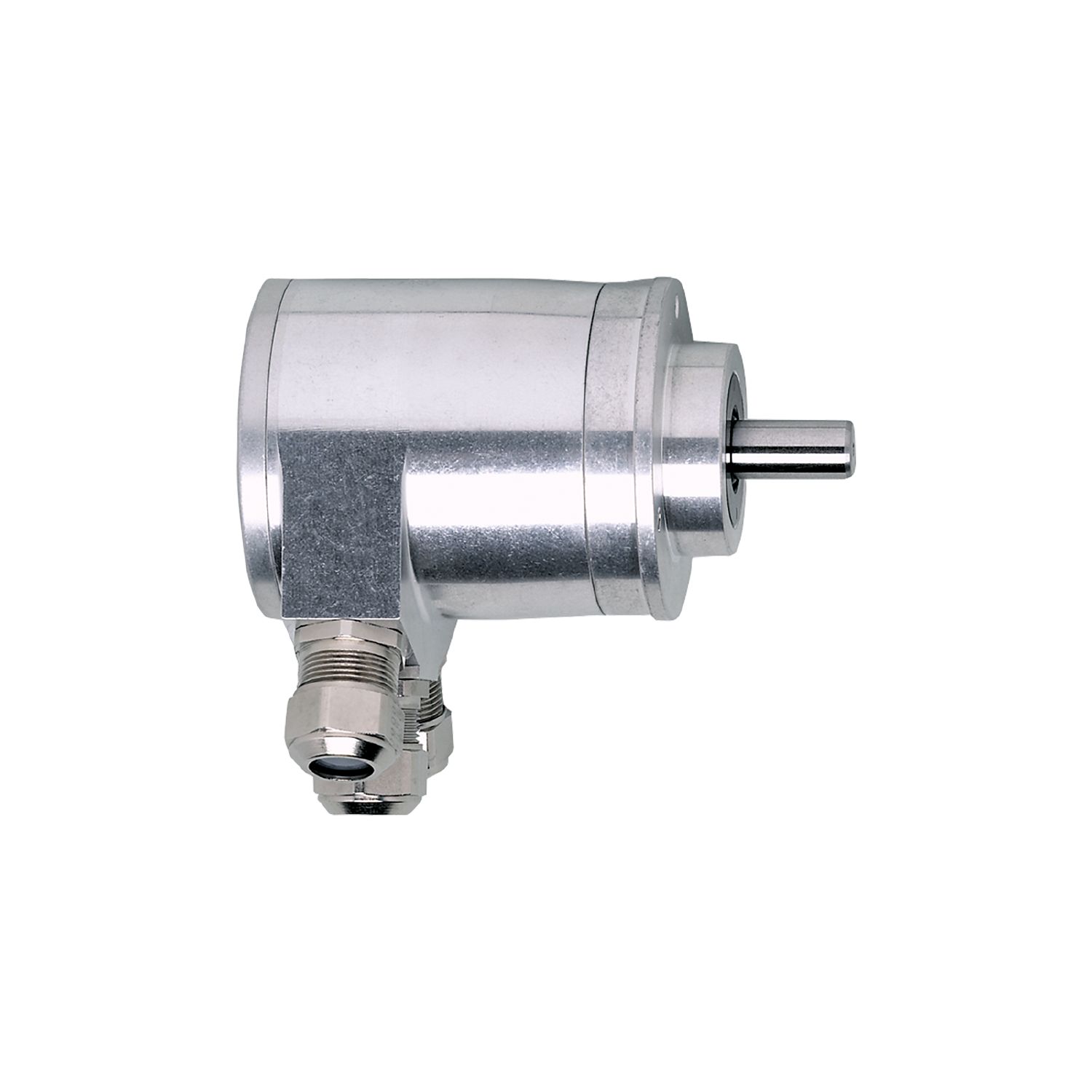

带实心轴的绝对式单圈编码器
RN7004
RNK0013-C24/E
带实心轴的绝对式单圈编码器
RN7004
RNK0013-C24/E
- 用于准确的位置、速度、角度和线性测量
- 通过 CANopen 接口直接输出值
- 坚固的外壳,适用于严苛的工业环境
- 较高的抗冲击和振动能力
- 简单的布线和编程
停产产品 - 存档登录
替代产品: RN7012 产品比较: RN7004 / RN7012 请注意: 如果选择替代产品和附件,其技术参数可能有所不同。
产品特征
分辨率 | 8192 步距; 13 Bit |
---|---|
通信接口 | CAN |
轴监控器 | 实心轴 |
轴直径 [mm] | 10 |
应用
功能原理 | 绝对式 |
---|---|
旋转类型 | 单圈 |
电气数据
工作电压 [V] | 9...36 DC |
---|---|
电流损耗 [mA] | < 250 |
反相保护 | 有 |
输出
短路保护 | 有 |
---|---|
代码 | 二位输出 |
测量/设定范围
分辨率 | 8192 步距; 13 Bit |
---|
精度/偏差
精确度 | ± 1 LSB |
---|
软件/编程
参数设定 | CAN参数; 标度; 预设; 波特率; 转向; 地址 |
---|---|
编址 | 地址选择开关; 软件 |
接口
通信接口 | CAN |
---|
协议 | CANopen; DSP - 406 |
---|
工作条件
环境温度 [°C] | -40...70 |
---|---|
外壳防护等级 | IP 66; (在外壳: IP 67; 在轴: IP 66) |
认证/测试
抗冲击 |
|
||
---|---|---|---|
抗震 |
|
机械技术数据
重量 [g] | 670 | |
---|---|---|
尺寸 [mm] | Ø 58 / L = 100 | |
原材料 | 铝 | |
机械最大值 [U/min] | 6000 | |
启动扭矩最大值 [Nm] | 1 | |
温度扭矩参考 [°C] | 20 | |
轴监控器 | 实心轴 | |
轴直径 [mm] | 10 | |
轴材料 |
|
|
轴向轴负载最大值 (轴末端) [N] | 10 | |
径向轴负载最大值 (轴末端) [N] | 20 | |
固定法兰 | 夹紧法兰 |
电气连接
接线端的接线条: ; 电缆长度最大值: 25 m; 100 m (500 kb/s) |
