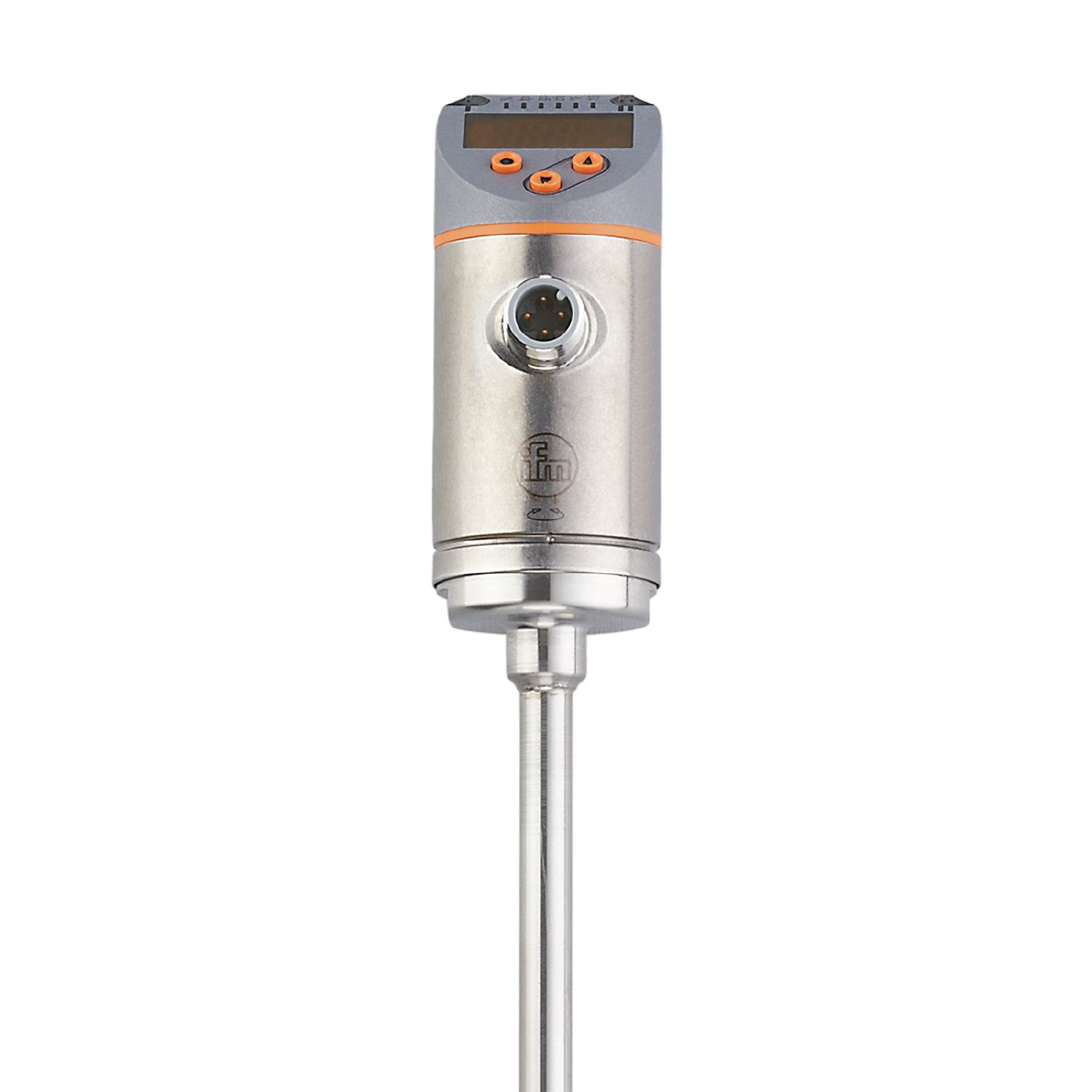

流量传感器

Name: SA4314
Brand: ifm
SKU: SA4314
Price: 4600.00 CNY

SA4314

SAEXXXXB50KG/US-100

流量传感器

SA4314

SAEXXXXB50KG/US-100

同时测量流量和温度
针对水、油和空气优化
清晰可见的 4 位 LED 显示
有两个可调节的模拟输出
管路连接可进行旋转，方便进行最佳的排列

产品特征

输入和输出总数	模拟输出数量: 2
系统接口	Ø 8 mm

应用

特殊的性能

镀金触点

介质

水; 乙二醇溶液; 空气; 油

介质说明

低粘度油: ≤ 40 mm²/s (104 °F)

高粘度油: > 40 mm²/s (104 °F)

介质温度 [°F]

-4...212

抗压强度 [bar]

电气数据

工作电压 [V]	18...30 DC
电流损耗 [mA]	< 100
防护等级	III
反相保护	有
开机延迟时间 [s]	10

总的输入/输出

输入和输出总数	模拟输出数量: 2

输出

输出数量	2
输出信号	模拟信号
模拟输出数量	2
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	350
短路保护	有
短路保护类型	脉冲
过载保护	有

测量/设定范围

探杆长度L [mm]	200
操作模式	相对; 绝对液体; 绝对气体; (绝对式: 建议的参考测量; 出厂设定: 相对)

液体

分辨率 [ft/s]	0.05
测量值起点, ASP [ft/s]	0...7.95
测量值终点, AEP [ft/s]	1.9...9.85

气体介质

分辨率 [ft/s]	2
测量值起点, ASP [ft/s]	0...264
测量值终点, AEP [ft/s]	64...328

温度监控

测量范围 [°F]	-4...212
分辨率 [°F]	0.5
测量值起点 [°F]	-4...169
测量值终点 [°F]	39...212
设定步距 [°F]	0.5

液体介质 - 绝对工作模式

设定范围 [ft/s]	0...9.85
最大灵敏度时的测量范围 [ft/s]	0.15...9.85

液体介质 - 相对工作模式

设定范围 [ft/s]	0...19.5
最大灵敏度时的测量范围 [ft/s]	0.15...9.85

气体 - “绝对”工作模式

设定范围 [ft/s]	0...328
最大灵敏度时的测量范围 [ft/s]	6...328

气体 - “相对”工作模式

设定范围 [ft/s]	0...656
最大灵敏度时的测量范围 [ft/s]	6...328

精度/偏差

温度变化率 [cm/s x 1/K]	0,01 fps x 1/K (< 68 °F; > 158 °F)
介质温度变化率最大值 [K/min]	100

绝对工作模式

重复精度	0,05 m/s; (水; 流速: 0,05...3 m/s)

相对工作模式

精确度	± (7 % MW + 2 % MEW); (适用于下列条件下的最大灵敏度范围内的相对模式:; 水: 68...158 °F; 入口长度: 5 ft; DN25 (DIN 2448); 安装位置根据说明书; 其他介质和安装位置的精度可能不同。)
重复精度	0,05 m/s; (水; 流速: 0,05...3 m/s)

温度监控

温度变化率	± 0,003 K/°F
精确度 [K]	± 0,3 / ± 1; (水; 流速: 1...9,85 fps / 空气; 流速: > 32,8 fps)

反应时间

反应时间 [s]	0.5; (T09; 水; 乙二醇: 0,8 s; 空气: 7 s; 油: 1,8 s; 每个 T09)

温度监控

响应时间T05 / T09 [s]	1,5 (T09); (水; 流速: 1...9,85 fps)

软件/编程

参数设定	介质设定; 阻尼; Teach示教功能; 显示屏可旋转及关闭; 测量标准单位; 过程值颜色

工作条件

环境温度 [°F]	-40...176
存储温度 [°F]	-40...212
外壳防护等级	IP 65; IP 67

认证/测试

EMC电磁兼容

DIN EN 60947-5-9

抗冲击

DIN EN 60068-2-27

50 g (11 ms)

抗震

DIN EN 60068-2-6

5 g (10...2000 Hz)

MTTF [年]

179

UL认证

UL认证编号	I018
文件数量UL	E174189

机械技术数据

重量 [g]	310.5
原材料	不锈钢(1.4404 / 316L); PBT-GF20; PBT-GF30
材料(接液部件)	不锈钢(1.4404 / 316L)
系统接口	Ø 8 mm

显示器/操作件

显示

显示单位	6 x LED, 绿色 (%, fps, gpm, cfm, °F, 10³)
测量值	字母数字显示, 红色/绿色 4位数字

注释

MW = 测量值

MEW = Final value of the measuring range

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的
