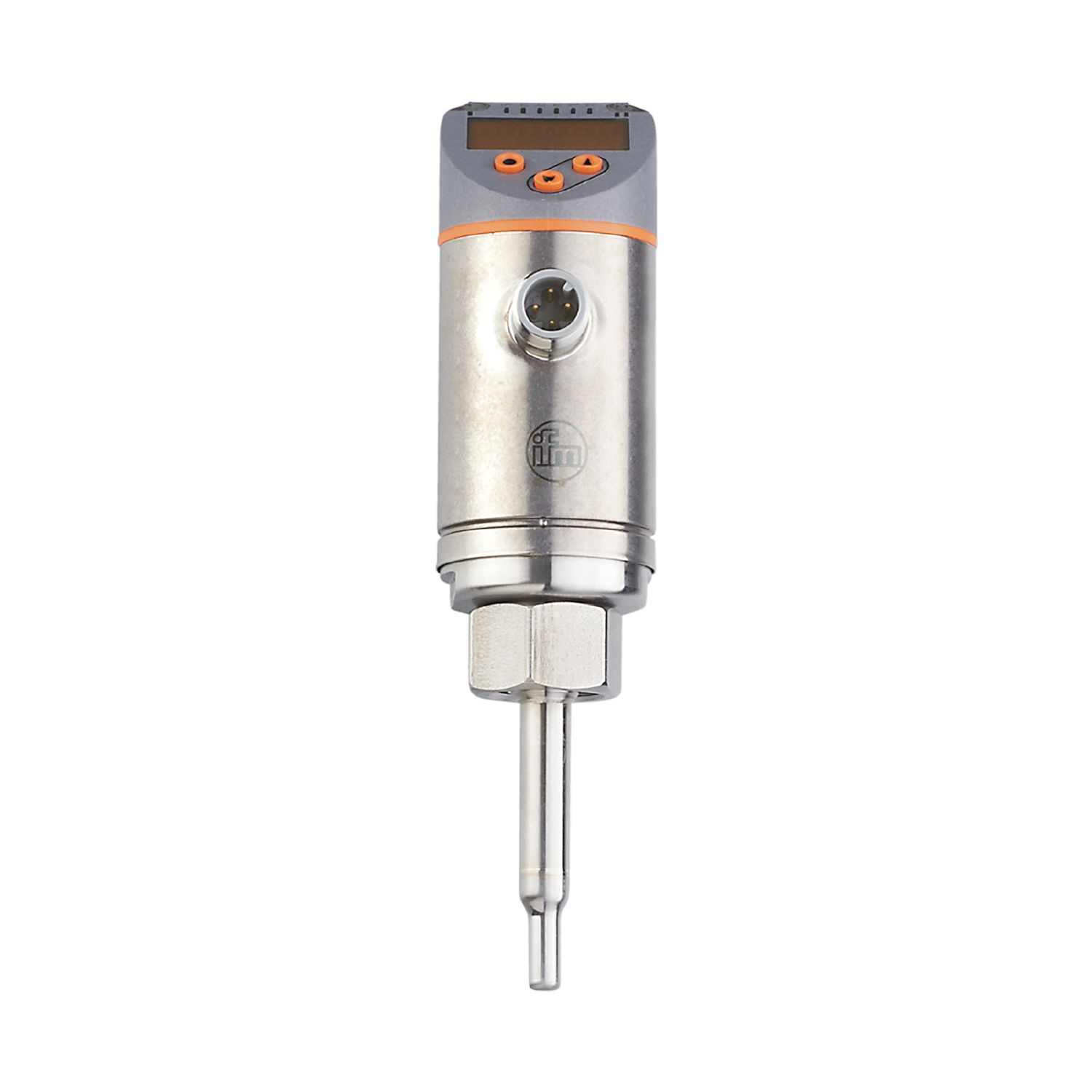

流量传感器

Name: SA5004
Brand: ifm
SKU: SA5004
Price: 4211.00 CNY

SA5004

SAD10XDB50KG/US-100

流量传感器

SA5004

SAD10XDB50KG/US-100

同时测量流量和温度
针对水、油和空气优化
清晰可见的 4 位 LED 显示
有两个可调节的模拟输出
管路连接可进行旋转，方便进行最佳的排列

产品特征

输入和输出总数	模拟输出数量: 2
系统接口	螺纹连接 M18 x 1,5 内螺纹

应用

特殊的性能

镀金触点

介质

水; 乙二醇溶液; 空气; 油

介质说明

低粘度油: ≤ 40 mm²/s (40 °C)

高粘度油: > 40 mm²/s (40 °C)

介质温度 [°C]

-20...90

抗压强度 [bar]

100

抗压强度 [MPa]

允许工作压力的最大值（用于应用程序符合CRN标准） [bar]

100

电气数据

工作电压 [V]	18...30 DC
电流损耗 [mA]	< 100
防护等级	III
反相保护	有
开机延迟时间 [s]	10

总的输入/输出

输入和输出总数	模拟输出数量: 2

输出

输出数量	2
输出信号	模拟信号
模拟输出数量	2
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	350
短路保护	有
短路保护类型	脉冲
过载保护	有

测量/设定范围

探杆长度L [mm]	45
操作模式	相对; 绝对液体; 绝对气体; (绝对式: 建议的参考测量; 出厂设定: 相对)

温度监控

测量范围 [°C]	-20...90
分辨率 [°C]	0.2
测量值起点 [°C]	-20...76
测量值终点 [°C]	4...100
设定步距 [°C]	0.2

液体介质 - 绝对工作模式

设定范围 [m/s]	0.04...3
最大灵敏度时的测量范围 [m/s]	0.04...3

液体介质 - 相对工作模式

设定范围 [m/s]	0.04...6
最大灵敏度时的测量范围 [m/s]	0.04...3

气体 - “绝对”工作模式

设定范围 [m/s]	0...100
最大灵敏度时的测量范围 [m/s]	30...100

气体 - “相对”工作模式

设定范围 [m/s]	0...200
最大灵敏度时的测量范围 [m/s]	30...100

精度/偏差

温度变化率 [cm/s x 1/K]	0,003 m/s x 1/K (< 20 °C; > 70 °C)
介质温度变化率最大值 [K/min]	100

绝对工作模式

重复精度	0,05 m/s; (水; 流速: 0,05...3 m/s)

相对工作模式

精确度	± (7 % MW + 2 % MEW); (适用于下列条件下的最大灵敏度范围内的相对模式:; 水: 20...70 °C; 入口长度: 1.5 m; DN25 (DIN 2448); 安装位置根据说明书; 其他介质和安装位置的精度可能不同。)
重复精度	0,05 m/s; (水; 流速: 0,05...3 m/s)

温度监控

温度变化率	± 0,005 K/°C
精确度 [K]	± 0,3 / ± 1; (水; 流速: 0,3...3 m/s / 空气; 流速: > 10 m/s)

反应时间

反应时间 [s]	0.5; (T09; 水; 乙二醇: 0,8 s; 空气: 7 s; 油: 1,8 s; 每个 T09)

温度监控

响应时间T05 / T09 [s]	1,5 (T09); (水; 流速: 0,3...3 m/s)

软件/编程

参数设定	介质设定; 阻尼; Teach示教功能; 显示屏可旋转及关闭; 测量标准单位; 过程值颜色

工作条件

环境温度 [°C]	-40...80
存储温度 [°C]	-40...100
外壳防护等级	IP 65; IP 67

认证/测试

EMC电磁兼容

DIN EN 60947-5-9

抗冲击

DIN EN 60068-2-27

50 g (11 ms)

抗震

DIN EN 60068-2-6

20 g (10...2000 Hz)

MTTF [年]

180

UL认证

UL认证编号	I004
文件数量UL	E174189

机械技术数据

重量 [g]	281
原材料	不锈钢(1.4404 / 316L); 不锈钢(1.4310/301); PBT-GF20; PBT-GF30
材料(接液部件)	不锈钢(1.4404 / 316L); 密封圈: FKM
系统接口	螺纹连接 M18 x 1,5 内螺纹

显示器/操作件

显示

显示单位	6 x LED, 绿色 (%, m/s, l/min, m³/h, °C, 10³)
测量值	字母数字显示, 红色/绿色 4位数字

注释

MW = 测量值

MEW = Final value of the measuring range

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — SA5004-00 — 13.04.2023 —
