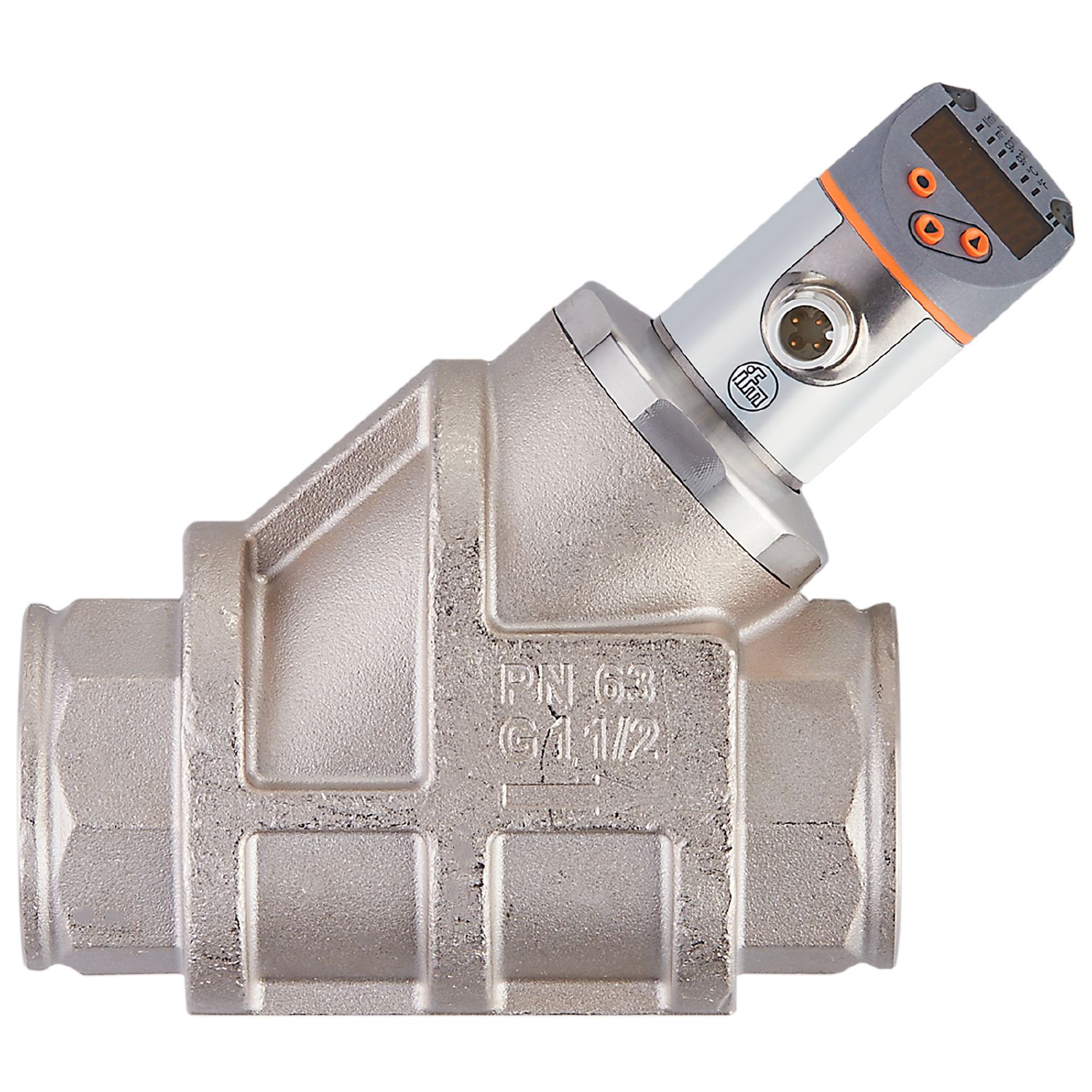

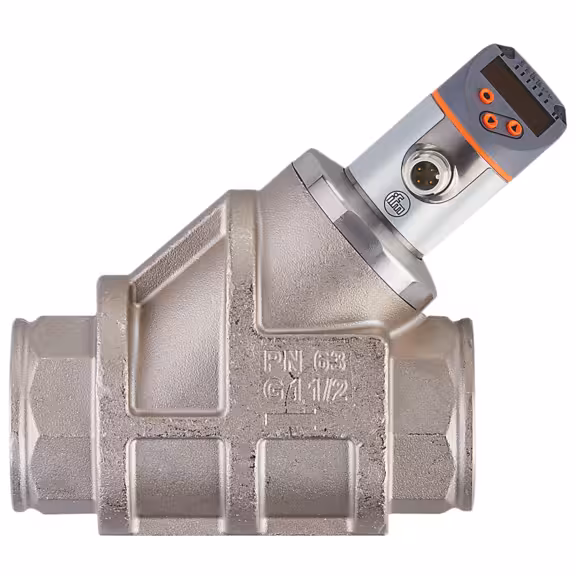

带止回阀及显示屏的流量计

SB3257

SBG32KM0FRKG

带止回阀及显示屏的流量计

SB3257

SBG32KM0FRKG

  • 流量或温度快速变化不会影响测量
  • 凭借高测量动态性能,可减少类型数量
  • 无需一定的入口和出口管的长度
  • 专门调整用于油类,以获得最佳测量结果
  • 方便的按钮操作或通过IO-Link进行参数设置
  • ce
  • iolink
  • cul
  • crn
产品特征
测量范围
4...200 l/min 0.24...12 m³/h 65...3170 gph 1.1...52.8 gpm
系统接口 螺纹连接 G 1 1/2 内螺纹
应用
特殊的性能 镀金触点
介质 液体; 油 (当温度为40°C时,油粘性68 mm²/s)
介质温度 [°C] -10...100
抗压强度 [bar] 63
抗压强度 [MPa] 6.3
注意抗压强度
在介质温度 >70°C: 50 bar / 5 MPa
电气数据
工作电压 [V] 18...30 DC; (按照SELV/PELV)
电流损耗 [mA] < 50
防护等级 III
反相保护
开机延迟时间 [s] < 3
输出
输出数量 2
输出信号 开关信号; 模拟信号; 频率信号; IO-Link
输出功能 常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V] 2
每个输出最大电流负载 [mA] 150; (200: ...60 °C; 环境温度; 250: ...40 °C; 环境温度)
模拟电流输出 [mA] 4...20
负载最大值 [Ω] 500
短路保护
过载保护
输出频率 [Hz] 0...10000
测量/设定范围
测量范围
4...200 l/min 0.24...12 m³/h 65...3170 gph 1.1...52.8 gpm
显示范围
0...240 l/min 0...14.4 m³/h 0...3805 gph 0...63.4 gpm
分辨率
0.1 l/min 0.01 m³/h 1 gph 0.1 gpm
开关点, SP
1.4...200 l/min 0.08...12 m³/h 20...3170 gph 0.3...52.8 gpm
复原点, rP
0...198.6 l/min 0...11.92 m³/h 0...3150 gph 0...52.5 gpm
频率终点,FEP
13.4...200 l/min 0.8...12 m³/h 210...3170 gph 3.5...52.8 gpm
步距
0.02 l/min 0.02 m³/h 5 gph 0.1 gpm
频率终点, FrP [Hz] 10...10000
步距 [Hz] 10
测量动态性 1:50
温度监控
测量范围
-10...100 °C 14...212 °F
显示范围
-32...122 °C -25.6...251.6 °F
分辨率
0.1 °C 0.1 °F
开关点, SP
-9.3...100 °C 15.2...212 °F
复原点, rP
-10...99.3 °C 14...210.8 °F
设定步距
0.1 °C 0.2 °F
频率起点,FSP
-10...78 °C 14...172.4 °F
频率终点,FEP
12...100 °C 53.6...212 °F
频率终点, FrP [Hz] 10...10000
步距 [Hz] 10
精度/偏差
流量监控
精确度(在测量范围) ± 5 % MEW; (Q > 1 l/min; 20...70 °C 介质温度)
重复精度 ± 1 % MEW
温度监控
温度变化率 0,029 °C / K
精确度 [K] 3 K (25°C; Q > 1 l/min)
反应时间
流量监控
反应时间 [s] 0.01
阻尼过程值dAP [s] 0...5
步距 [s] 0.1
用于模拟量输出的阻尼 (dAA) [s] 0...5
步距 [s] 0.1
温度监控
响应时间T05 / T09 [s] T09 = 120 (Q > 1 l/min)
软件/编程
参数设定 迟滞/窗口; 常开/常闭; 输出极性; 电流/频率输出; 用于开关量输出/模拟量输出阻尼; 显示屏可旋转及关闭; 测量标准单位; 过程值颜色; 校准系数
接口
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI标准 IEC 61131-9 CDV
外形 Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO模式
必需的mater port type A
模拟过程数据 2
二位输出过程数据 2
处理周期最小值 [ms] 3.2
支持的DeviceID
运行方式 DeviceID
default 1047
工作条件
环境温度 [°C] 0...60
注意环境温度
介质温度< 80 °C
介质温度< 100 °C: 0...40 °C
存储温度 [°C] -15...80
外壳防护等级 IP 65; IP 67
认证/测试
EMC电磁兼容
DIN EN 61000-6-2
DIN EN 61000-6-3
抗冲击
DIN EN 60068-2-27 20 g (11 ms)
抗震
DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [年] 145
UL认证
UL认证编号 I007
承压设备指令 良好的工程实践
机械技术数据
重量 [g] 2803
原材料 不锈钢(1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; 黄铜 化学镀镍层
材料(接液部件) 不锈钢(1.4401/316); 不锈钢(1.4404 / 316L); 黄铜 (2.0371); 黄铜 化学镀镍层; PPS; O形环: FKM
系统接口 螺纹连接 G 1 1/2 内螺纹
机械的开关周期 1亿
显示器/操作件
显示
显示单位 6 x LED, 绿色
开关状态 2 x LED, 黄色
测量值 字母数字显示, 红色/绿色 交替变化指示 4位数字
编程 字母数字显示, 4位数字
注释
注释
建议使用200 micron过滤。
所有数据都针对具有以下额定粘度的油: 68 mm²/s, 40 °C
MW = 测量值
MEW = Final value of the measuring range
包装单位 1 件
电气连接
接口 接插件: 1 x M12; 译码: A; 触头: 镀金的
