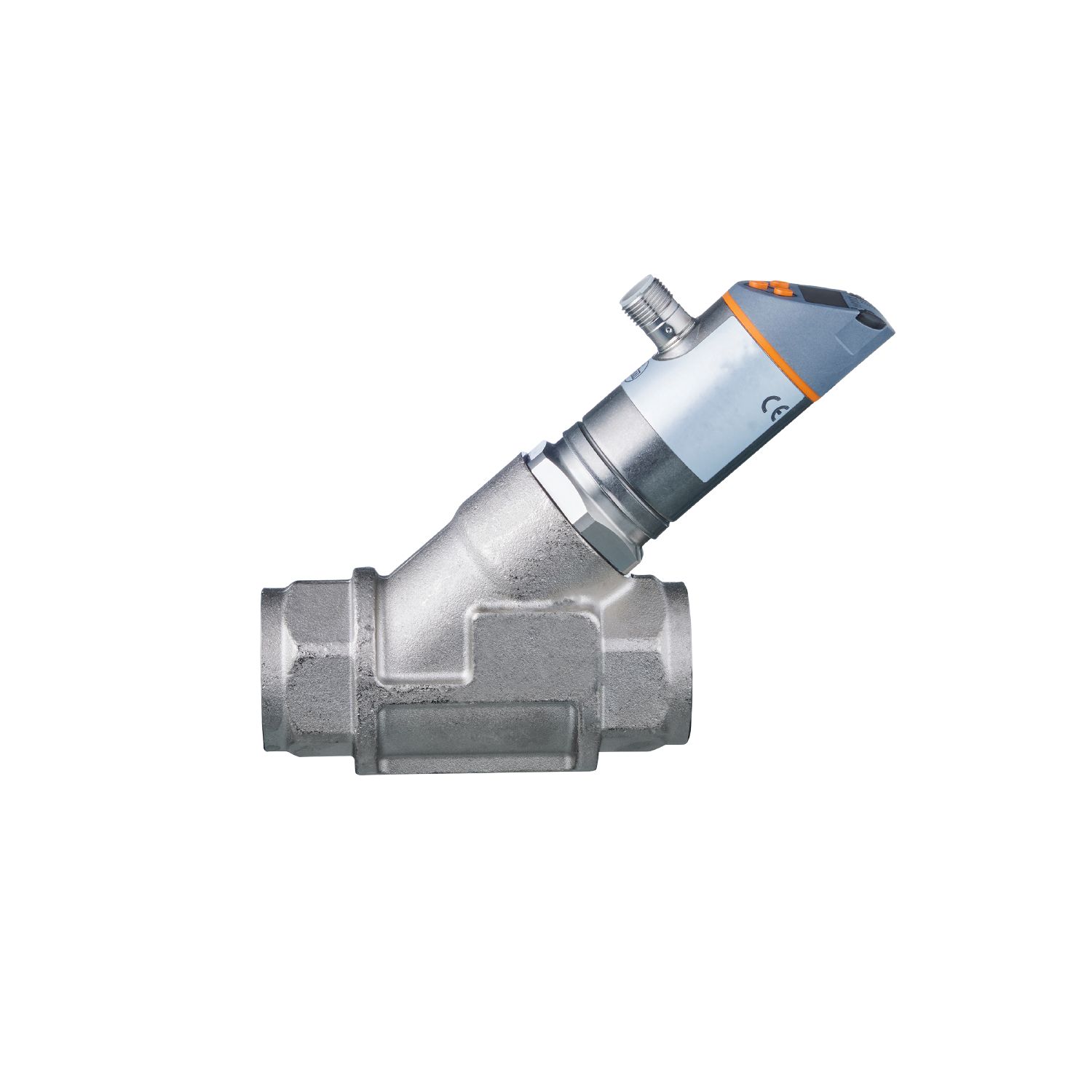

带止回阀及显示屏的流量计

SBG246

SBG34IF0FRKG

带止回阀及显示屏的流量计

SBG246

SBG34IF0FRKG

  • 准确检测流量和介质温度
  • 由于集成测量图,适用于水、冷却剂、油和乙二醇溶液
  • 反应时间快并能可靠防止回流
  • 带有开关输出、模拟输出或频率输出,以及 IO-Link
  • 清晰可见的 LED 显示,包含红/绿颜色变化
  • 方便的按钮操作或通过IO-Link进行参数设置
请注意外壳设计的变化!
  • ce
  • cul
  • iolink
  • crn
产品特征
输入和输出总数 数字输出数量: 2; 模拟输出数量: 1
测量范围
2...100 l/min 0.12...6 m³/h
系统接口 螺纹连接 G 3/4
应用
特殊的性能 镀金触点
应用 用于工业应用
介质 液体; 水; 乙二醇溶液; 冷却润滑剂
介质说明
油1带粘度: 10 mm²/s (40 °C)
油2带粘度: 46 mm²/s (40 °C)
介质温度 [°C] -10...100
抗压强度 [bar] 25
抗压强度 [MPa] 2.5
允许工作压力的最大值(用于应用程序符合CRN标准) [bar] 25
电气数据
工作电压 [V] 18...30 DC; (按照SELV/PELV)
电流损耗 [mA] < 50
防护等级 III
反相保护
开机延迟时间 [s] < 3
总的输入/输出
输入和输出总数 数字输出数量: 2; 模拟输出数量: 1
输出
输出数量 2
输出信号 开关信号; 模拟信号; 频率信号; IO-Link; (可配置)
数字输出数量 2
输出功能 常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V] 2
开关量输出DC的持续电流负载 [mA] 150; (每个输出 2 x 200 (...60 °C); 2 x 250 (...40 °C))
开关周期(机械的) 1亿
模拟输出数量 1
模拟电流输出 [mA] 4...20
负载最大值 [Ω] 500
短路保护
过载保护
输出频率 [Hz] 0...10000
测量/设定范围
测量范围
2...100 l/min 0.12...6 m³/h
显示范围
0...120 l/min 0...7.2 m³/h
分辨率
0.5 l/min 0.05 m³/h
开关点, SP
1...100 l/min 0.05...6 m³/h
复原点, rP
0...99 l/min 0...5.95 m³/h
频率终点,FEP
6.5...100 l/min 0.4...6 m³/h
步距
0.5 l/min 0.05 m³/h
频率终点, FrP [Hz] 10...10000
测量动态性 1:50
温度监控
测量范围 [°C] -10...100
显示范围 [°C] -32...122
分辨率 [°C] 1
开关点, SP [°C] -9...100
复原点, rP [°C] -10...99
设定步距 [°C] 1
频率起点,FSP [°C] -10...78
频率终点,FEP [°C] 12...100
频率终点, FrP [Hz] 10...10000
精度/偏差
流量监控
精确度(在测量范围) ± (4 % MW + 1 % MEW); (Q > 2 l/min; 介质和工作温度: +22 °C ± 4K)
重复精度 ± 1 % MEW
温度监控
温度变化率 0,029 °C / K
精确度 [K] 3 K (25°C; Q > 1 l/min)
反应时间
流量监控
反应时间 [s] 0.01
阻尼过程值dAP [s] 0...5
用于模拟量输出的阻尼 (dAA) [s] 0...5
温度监控
响应时间T05 / T09 [s] T09 = 120 (Q > 1 l/min)
软件/编程
参数设定 迟滞/窗口; 常开/常闭; 输出极性; 电流/频率输出; 介质设定; 用于开关量输出/模拟量输出阻尼; 显示屏可旋转及关闭; 测量标准单位; 过程值颜色
接口
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI标准 IEC 61131-9 CDV
外形 Smart Sensor: Process Data Variable; Device Identification
SIO模式
必需的mater port type A
模拟过程数据 2
二位输出过程数据 2
处理周期最小值 [ms] 5
支持的DeviceID
运行方式 DeviceID
default 563
工作条件
环境温度 [°C] 0...60
注意环境温度
介质温度< 80 °C
介质温度< 100 °C: 0...40 °C
存储温度 [°C] -15...80
外壳防护等级 IP 65; IP 67
认证/测试
EMC电磁兼容
DIN EN 61000-6-2
DIN EN 61000-6-3
抗冲击
DIN EN 60068-2-27 20 g (11 ms)
抗震
DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [年] 145
UL认证
UL认证编号 I006
承压设备指令 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体
机械技术数据
重量 [g] 1488.75
原材料 不锈钢(1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; 黄铜 化学镀镍层
材料(接液部件) 不锈钢(1.4401/316); 不锈钢(1.4404 / 316L); 黄铜 (2.0371); 黄铜 化学镀镍层; PPS; O形环: FKM
系统接口 螺纹连接 G 3/4
显示器/操作件
显示
显示单位 3 x LED, 绿色
开关状态 2 x LED, 黄色
测量值 字母数字显示, 红色/绿色 4位数字
编程 字母数字显示, 4位数字
注释
注释
建议使用200 micron过滤。
所有的数据适用于水 (20 °C)。
MW = 测量值
MEW = Final value of the measuring range
说明 请注意外壳设计的变化!
包装单位 1 件
电气连接
接口 接插件: 1 x M12; 译码: A; 触头: 镀金的
图表
压力损失
dP 压力损失
Q 体积流量
