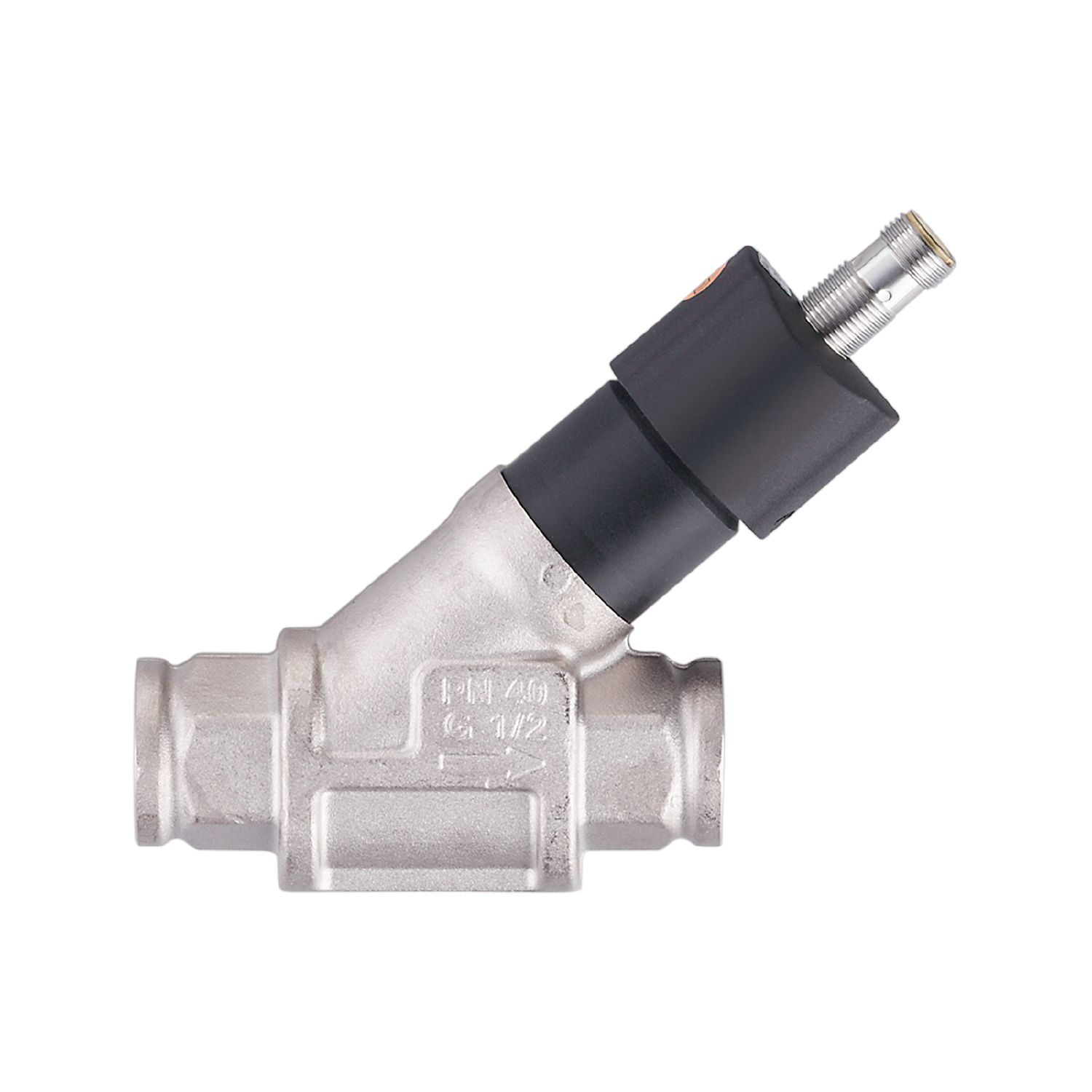

- SBG432
带单向阀的流量变送器
SBG432
SBG12HF010KG/US
带单向阀的流量变送器
SBG432
SBG12HF010KG/US
- 对管道中流速的准确检测
- 适用于水、油和乙二醇溶液
- 精准的线性模拟输出
- 坚固外壳可提供极高的耐压力
- 高于 1 千万次压力周期的使用寿命
请注意外壳设计的变化！
产品特征
| 测量范围 [l/min] | 0.3...15 |
|---|---|
| 系统接口 | 螺纹连接 G 1/2 |
应用
| 介质 | 液体; 水; 乙二醇溶液; 冷却润滑剂 |
|---|---|
| 介质温度 [°C] | -10...100 |
| 抗压强度 [bar] | 40 |
| 抗压强度 [MPa] | 4 |
电气数据
| 工作电压 [V] | 18...32 DC; (按照SELV/PELV) |
|---|---|
| 电流损耗 [mA] | < 35 |
| 防护等级 | III |
| 反相保护 | 有 |
输出
| 输出信号 | 模拟信号 |
|---|---|
| 模拟电流输出 [mA] | 4...20 |
| 负载最大值 [Ω] | 500 |
| 短路保护 | 有 |
| 过载保护 | 有 |
测量/设定范围
| 测量范围 [l/min] | 0.3...15 |
|---|
精度/偏差
| 重复精度 [終值的百分比] | 1 |
|---|---|
| 测量误差 [終值的百分比] | ± 5 |
反应时间
| 反应时间 [s] | < 0.01 |
|---|
工作条件
| 环境温度 [°C] | 0...60 |
|---|---|
| 存储温度 [°C] | -15...80 |
| 外壳防护等级 | IP 65; IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||
|---|---|---|---|---|---|
| 抗冲击 |
|
||||
| 抗震 |
|
||||
| MTTF [年] | 778 |
机械技术数据
| 重量 [g] | 548.5 |
|---|---|
| 原材料 | 黄铜 化学镀镍层; PP; 不锈钢(1.4404 / 316L); 铝 已铝阳极氧化处理; PA |
| 材料(接液部件) | 不锈钢(1.4401/316); 黄铜; 黄铜 化学镀镍层; PP; PPS; O形环: FKM |
| 系统接口 | 螺纹连接 G 1/2 |
| 机械的开关周期 | 1亿 |
注释
| 注释 |
|
||
|---|---|---|---|
| 说明 | 请注意外壳设计的变化！ | ||
| 包装单位 | 1 件 |
电气连接
| 接口 | 接插件: 1 x M12; 译码: A |
|---|
图表
|
压力损失
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — SBG432-01 — 13.04.2023 —
SBG432 –
SBG12HF010KG/US
- 1
- 内六角头螺丝
电气连接
接插件: 1 x M12; 译码: A
