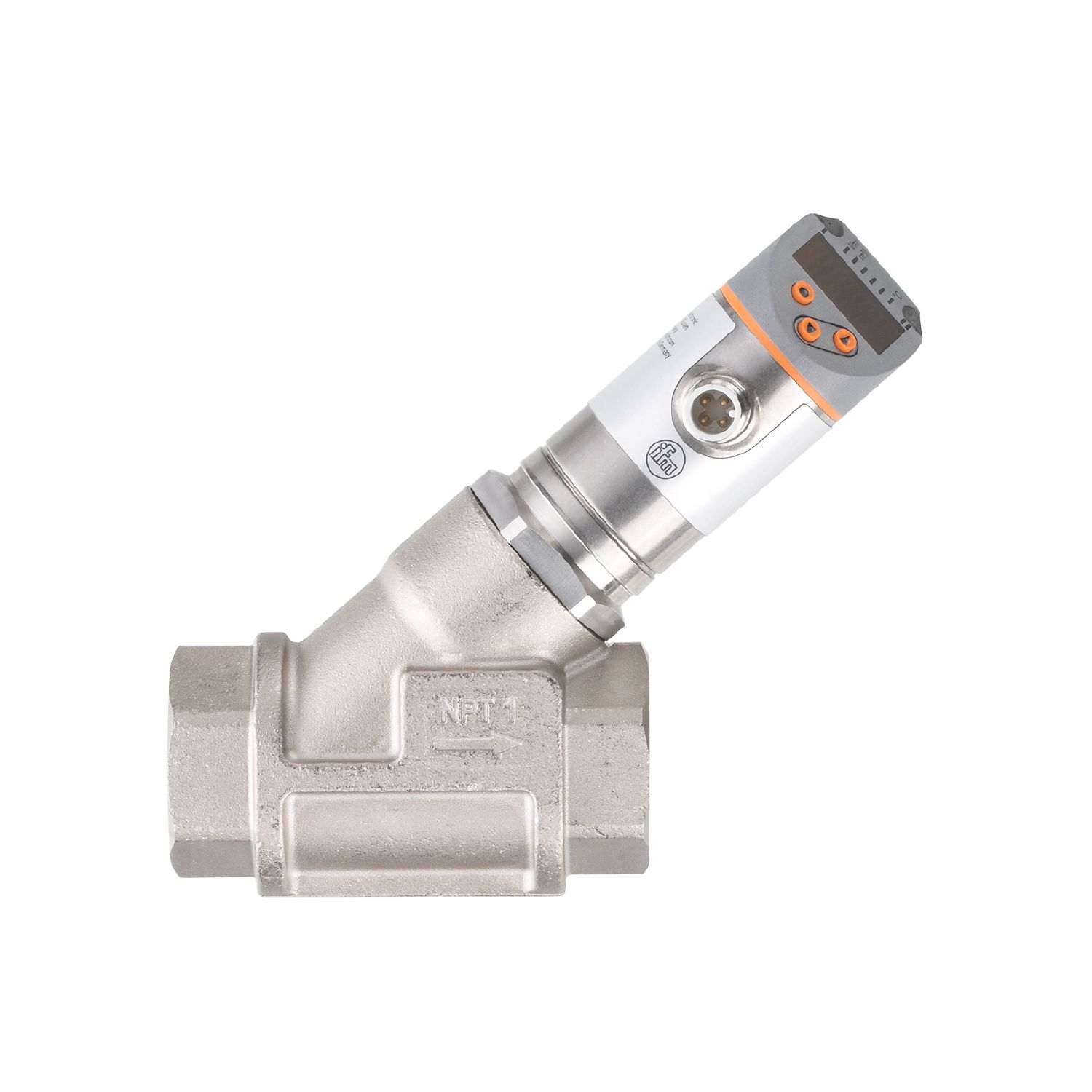

带止回阀及显示屏的流量计

Name: SBN246
Brand: ifm
SKU: SBN246
Price: 4007.00 CNY

SBN246

SBN11IF0FRKG

带止回阀及显示屏的流量计

SBN246

SBN11IF0FRKG

对管道中流速的准确检测
适用于水、油和乙二醇溶液
精准的线性模拟输出
坚固外壳可提供极高的耐压力
高于 1 千万次压力周期的使用寿命

方便的按钮操作或通过IO-Link进行参数设置

产品特征

输入和输出总数	数字输出数量: 2; 模拟输出数量: 1
测量范围 [gph]	30...1620
系统接口	螺纹连接 1" NPT

应用

特殊的性能

镀金触点

应用

用于工业应用

介质

液体; 水; 乙二醇溶液; 冷却润滑剂

介质说明

油1带粘度: 10 mm²/s (104 °F)

油2带粘度: 46 mm²/s (104 °F)

介质温度 [°F]

14...212

抗压强度 [bar]

抗压强度 [MPa]

2.5

允许工作压力的最大值（用于应用程序符合CRN标准） [bar]

电气数据

工作电压 [V]	18...30 DC; (按照SELV/PELV)
电流损耗 [mA]	< 50
防护等级	III
反相保护	有
开机延迟时间 [s]	< 3

总的输入/输出

输入和输出总数	数字输出数量: 2; 模拟输出数量: 1

输出

输出数量	2
输出信号	开关信号; 模拟信号; 频率信号; IO-Link; (可配置)
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	150; (每个输出 2 x 200 (...140 °F); 2 x 250 (...104 °F))
开关周期（机械的）	1亿
模拟输出数量	1
模拟电流输出 [mA]	4...20
负载最大值 [Ω]	500
短路保护	有
过载保护	有
输出频率 [Hz]	0...10000

测量/设定范围

测量范围 [gph]

30...1620

显示范围

0...1940 gph

0...32.4 gpm

分辨率

10 gph

0.1 gpm

开关点, SP

10...1620 gph

0.2...27 gpm

复原点, rP

0...1610 gph

0...26.8 gpm

频率终点，FEP

110...1620 gph

1.8...27 gpm

步距

10 gph

0.1 gpm

频率终点, FrP [Hz]

10...10000

测量动态性

1:50

温度监控

测量范围 [°F]	14...212
显示范围 [°F]	-26...252
分辨率 [°F]	2
开关点, SP [°F]	16...212
复原点, rP [°F]	14...210
设定步距 [°F]	2
频率起点，FSP [°F]	14...172
频率终点，FEP [°F]	54...212
频率终点, FrP [Hz]	10...10000

精度/偏差

流量监控

精确度(在测量范围)	± (4 % MW + 1 % MEW); (Q > 2 l/min; 介质和工作温度: +71,6 °F ± 4K)
重复精度	± 1 % MEW

温度监控

温度变化率	0,9802 °F / K
精确度 [K]	3 K (77 °F; Q > 1 l/min)

反应时间

流量监控

反应时间 [s]	0.01
阻尼过程值dAP [s]	0...5
用于模拟量输出的阻尼 (dAA) [s]	0...5

温度监控

响应时间T05 / T09 [s]	T09 = 120 (Q > 1 l/min)

软件/编程

参数设定	迟滞/窗口; 常开/常闭; 输出极性; 电流输出; 介质设定; 用于开关量输出/模拟量输出阻尼; 显示屏可旋转及关闭; 测量标准单位; 过程值颜色

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9 CDV

外形

Smart Sensor: Process Data Variable; Device Identification

SIO模式

有

必需的mater port type

模拟过程数据

二位输出过程数据

处理周期最小值 [ms]

支持的DeviceID

运行方式	DeviceID
default	568

工作条件

环境温度 [°F]

32...140

注意环境温度

介质温度< 176 °F

介质温度< 212 °F: 32...104 °F

存储温度 [°F]

5...176

外壳防护等级

IP 65; IP 67

认证/测试

EMC电磁兼容

DIN EN 61000-6-2
DIN EN 61000-6-3

抗冲击

DIN EN 60068-2-27

20 g (11 ms)

抗震

DIN EN 60068-2-6

5 g (10...2000 Hz)

MTTF [年]

145

UL认证

UL认证编号

I006

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	1088.9
原材料	不锈钢(1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; 黄铜化学镀镍层
材料(接液部件)	不锈钢(1.4401/316); 不锈钢(1.4404 / 316L); 黄铜 (2.0371); 黄铜化学镀镍层; PPS; O形环: FKM
系统接口	螺纹连接 1" NPT

显示器/操作件

显示

显示单位	3 x LED, 绿色
开关状态	2 x LED, 黄色
测量值	字母数字显示, 红色/绿色 4位数字
编程	字母数字显示, 4位数字

注释

建议使用200 micron过滤。

所有的数据适用于水 (68 °F).

MW = 测量值

MEW = Final value of the measuring range

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的

图表

压力损失

dP	压力损失
Q	体积流量
