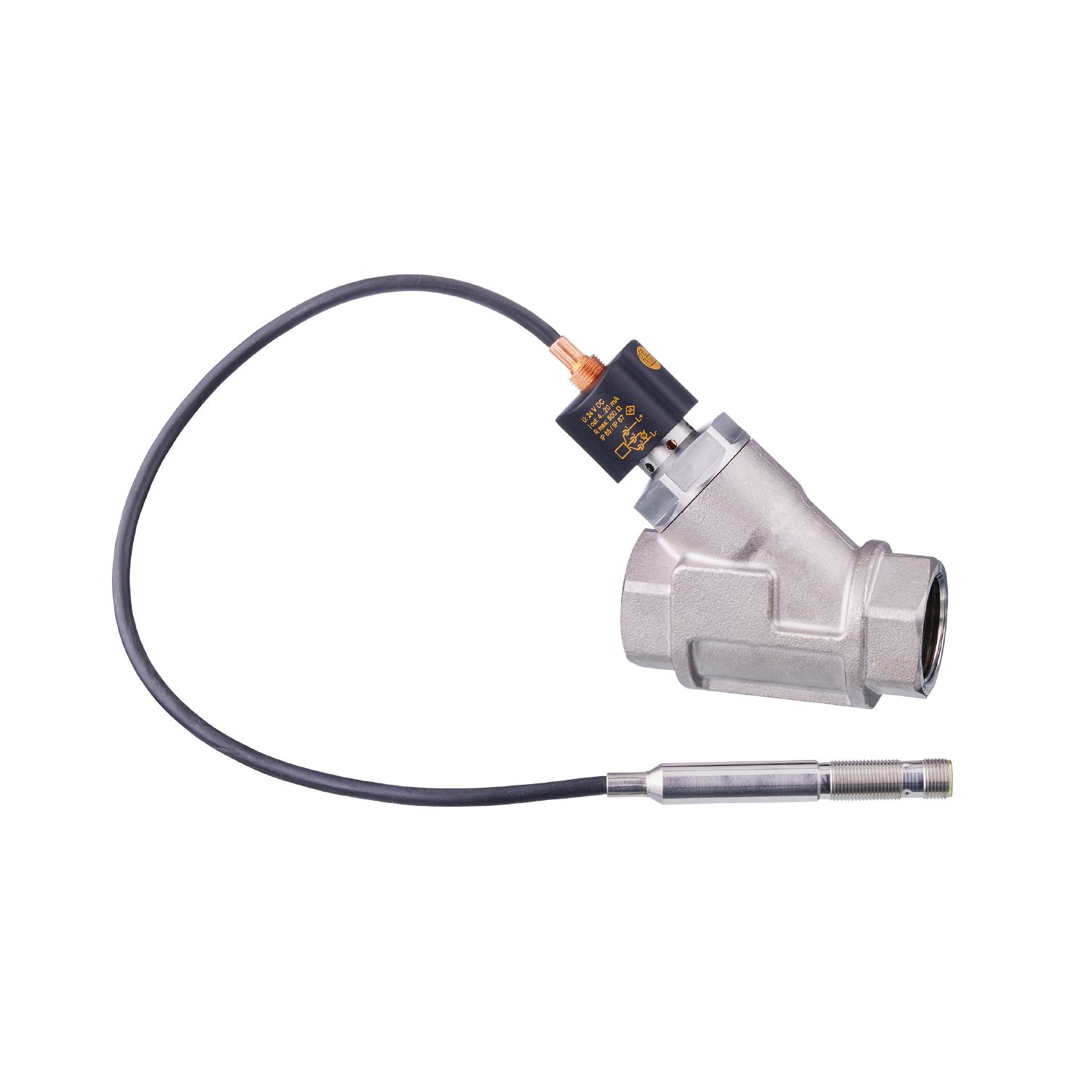

带单向阀的流量变送器

Name: SBT646
Brand: ifm
SKU: SBT646
Price: 4947.00 CNY

SBT646

SBT11XKX10KG/O/US

带单向阀的流量变送器

SBT646

SBT11XKX10KG/O/US

对管道中流速的准确检测
适用于水和乙二醇溶液
反应时间快并能可靠防止回流
坚固外壳可提供极高的耐压力

产品特征

测量范围 [l/min]	2...100
系统接口	Rp 1

应用

介质

液体; 水; 乙二醇溶液

介质温度 [°C]

10...180

抗压强度 [bar]

抗压强度 [MPa]

注意抗压强度

静态

电气数据

工作电压公差 [%]	-15...10
工作电压 [V]	24 DC; (按照SELV/PELV)
电流损耗 [mA]	< 35
防护等级	III
反相保护	有

输出

输出信号	模拟信号
模拟电流输出 [mA]	4...20
负载最大值 [Ω]	500
短路保护	有
过载保护	有

测量/设定范围

测量范围 [l/min]	2...100

精度/偏差

重复精度 [終值的百分比]	1
测量误差 [終值的百分比]	± 5

反应时间

反应时间 [s]	< 0.01

工作条件

环境温度 [°C]	0...60
存储温度 [°C]	-15...80
外壳防护等级	IP 65; IP 67

认证/测试

EMC电磁兼容

DIN EN 61000-6-2
DIN EN 61000-6-3

抗冲击

DIN EN 60068-2-27

20 g (11 ms)

抗震

DIN EN 60068-2-6

5 g (10...2000 Hz)

MTTF [年]

393

机械技术数据

重量 [g]	1275
原材料	黄铜白青铜-镀层; PPS; Cu合金; 铝已铝阳极氧化处理; PEI; 硅树脂; O形环: EPDM; FKM
材料(接液部件)	不锈钢(1.4401/316); 不锈钢(1.4301/304); 黄铜; 黄铜化学镀镍层; PPS; O形环: FKM; 磁铁: 金属合金镀镍的; 两组分粘合剂
系统接口	Rp 1
机械的开关周期	1亿

注释

建议使用200微米过滤

所有的数据适用于水 (20 °C)。

包装单位

1 件

电气连接

	电缆: 0.3 m, 硅树脂

电气连接 - 插头

接口	接插件: 1 x M12; 译码: A

图表

dP	压力损失
Q	体积流量
