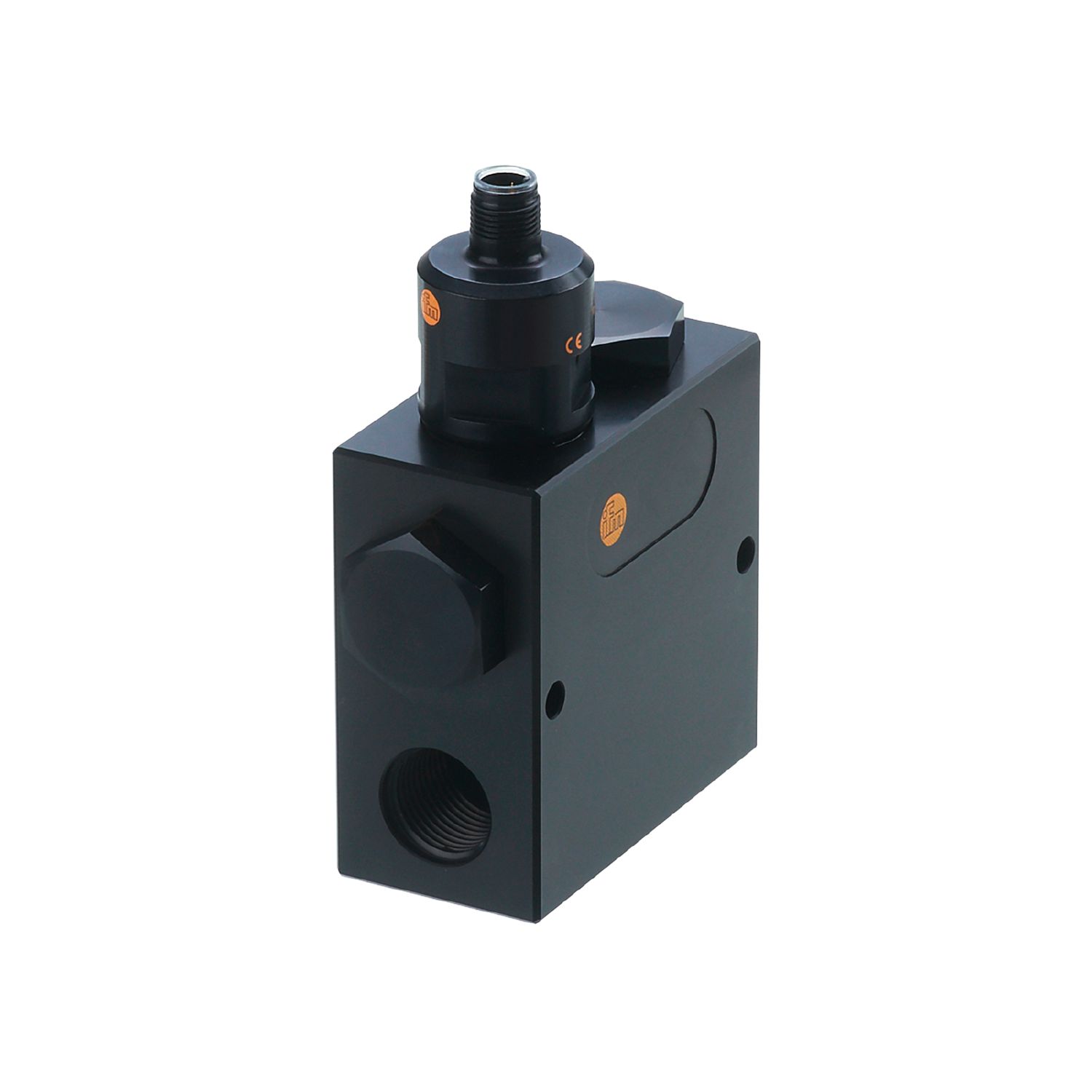

带单向阀的流量变送器
SBU624
SBU12DI040KG/US
带单向阀的流量变送器
SBU624
SBU12DI040KG/US
- 机床上钻头内部冷却的可靠容积流量监控
- 集成回流防止器
- 精准的线性模拟输出
- 坚固外壳可提供极高的耐压力
- 极快速反应
产品特征
测量范围 [l/min] | 0.3...50 |
---|---|
系统接口 | G 1/2 |
应用
应用 | 机床; 钻机内部冷却 |
---|---|
介质 | 液体; 水; 乙二醇溶液; 冷却润滑剂 |
介质温度 [°C] | 0...60 |
抗压强度 [bar] | 200 |
抗压强度 [MPa] | 20 |
电气数据
工作电压公差 [%] | -15...10 |
---|---|
工作电压 [V] | 24 DC; (按照SELV/PELV) |
电流损耗 [mA] | 10 |
防护等级 | III |
反相保护 | 有 |
输出
输出信号 | 模拟信号 |
---|---|
模拟电压输出 [V] | 0.5...10 |
负载电阻最小值 [Ω] | 10000 |
短路保护 | 有 |
过载保护 | 有 |
测量/设定范围
测量范围 [l/min] | 0.3...50 |
---|---|
流量范围 [l/min] | 75 |
精度/偏差
重复精度 [終值的百分比] | 1 |
---|---|
测量误差 [終值的百分比] | ± 5 |
反应时间
反应时间 [s] | < 0.01 |
---|
工作条件
环境温度 [°C] | 0...60 |
---|---|
存储温度 [°C] | -15...80 |
外壳防护等级 | IP 65; IP 67 |
认证/测试
EMC电磁兼容 |
|
||||
---|---|---|---|---|---|
抗冲击 |
|
||||
抗震 |
|
||||
MTTF [年] | 15.78 |
机械技术数据
重量 [g] | 737 |
---|---|
原材料 | 铝 已铝阳极氧化处理; PA |
材料(接液部件) | 不锈钢(1.4401/316); 黄铜; 铝 已铝阳极氧化处理; PU; O形环: FKM |
系统接口 | G 1/2 |
机械的开关周期 | 1亿 |
附件
供货范围 |
|
---|
注释
注释 |
|
||||
---|---|---|---|---|---|
包装单位 | 1 件 |
电气连接
接口 | 接插件: 1 x M12; 译码: A |
---|
图表
|
|
---|
