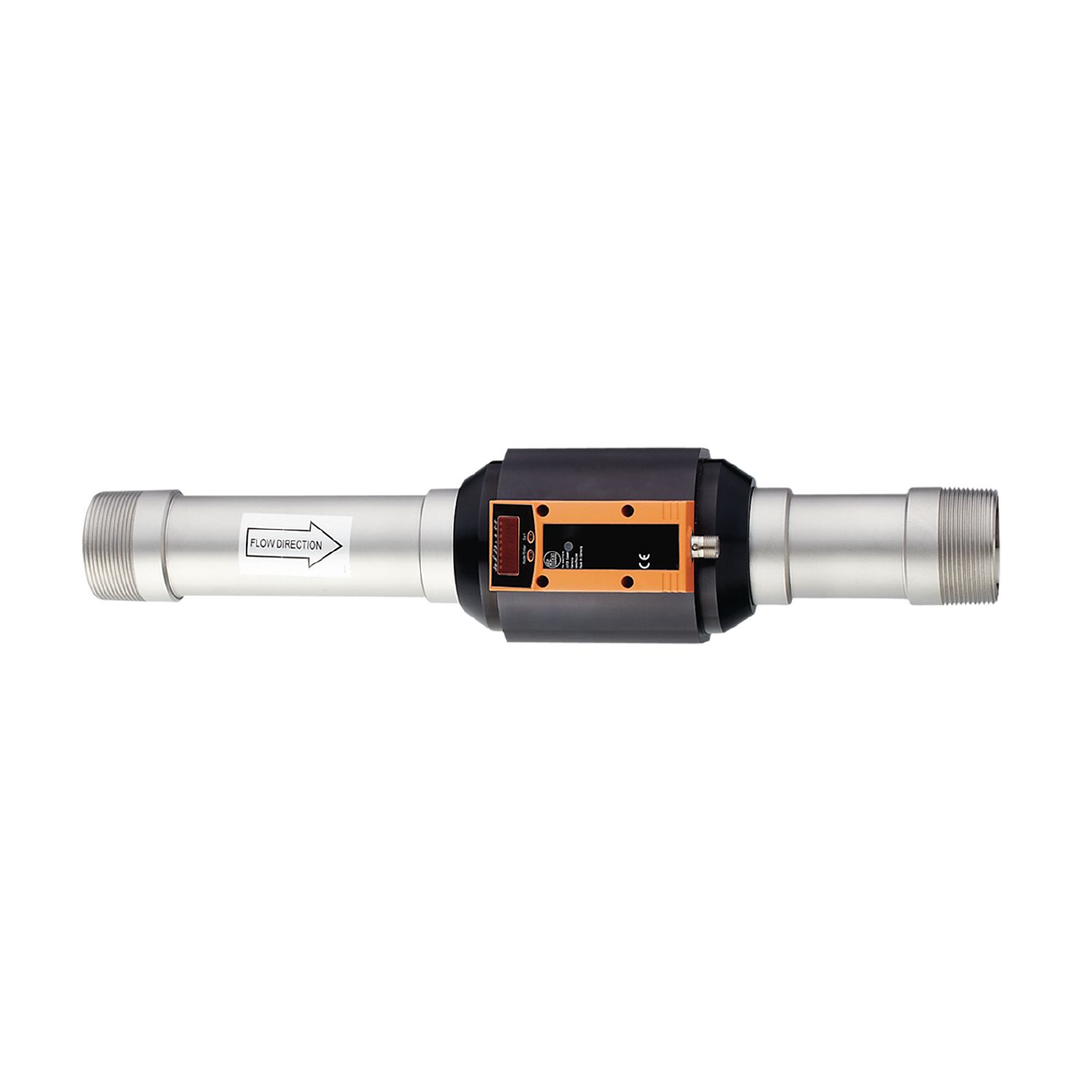

压缩空气流量计

Name: SD2000
Brand: ifm
SKU: SD2000
Price: 17156.00 CNY

SD2000

SDR21DGXFPKG/US-100

压缩空气流量计

SD2000

SDR21DGXFPKG/US-100

精确测量流量、消耗和介质温度
高灵敏度、高重复性和高测量动态性
用于对工业用压缩空气进行检测
带有开关输出、模拟输出和脉冲输出
清晰可见的 4 位 LED 显示

方便的按钮操作或通过IO-Link进行参数设置

該產品即將/已停產
停产日期: 12/31/2024

替代产品: SD2500 产品比较: SD2000 / SD2500 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。

产品特征

输入和输出总数

数字输出数量: 2; 模拟输出数量: 1

测量范围

0.3...95.2 m/s

3...700 m³/h

0.04...11.66 m³/min

系统接口

螺纹连接 R 2 DN50

应用

用于工业应用

介质

压缩空气

介质说明

空气质量 ISO 8573-1

等级 141

等级 344

介质温度 [°C]

0...60

抗压强度 [bar]

抗压强度 [MPa]

1.6

电气数据

工作电压 [V]	18...30 DC; (按照SELV/PELV)
电流损耗 [mA]	< 110
防护等级	III
反相保护	有
开机延迟时间 [s]	1

总的输入/输出

输入和输出总数	数字输出数量: 2; 模拟输出数量: 1

输出

输出数量	2
输出信号	开关信号; 模拟信号; 脉冲信号; IO-Link; (可配置)
电气设计	PNP
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	250; (每个输出)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	500
脉冲输出	流量计
短路保护	有
短路保护类型	脉冲
过载保护	有

测量/设定范围

测量范围

0.3...95.2 m/s

3...700 m³/h

0.04...11.66 m³/min

显示范围

0...114.2 m/s

0...840 m³/h

0...13.99 m³/min

开关点, SP

0.7...95.2 m/s

5...700 m³/h

0.09...11.66 m³/min

复原点, rP

0.3...94.8 m/s

2...697 m³/h

0.04...11.61 m³/min

测量值起点, ASP

0...71.4 m/s

0...525 m³/h

0...8.75 m³/min

测量值终点, AEP

23.8...95.2 m/s

175...700 m³/h

2.91...11.66 m³/min

步距

0.1 m/s

1 m³/h

0.01 m³/min

流量监控

脉冲值	0.010...4000000 m³
设定步距	0.010 m³
脉冲长度 [s]	0,021...2

温度监控

测量范围 [°C]	0...60
显示范围 [°C]	-12...72

精度/偏差

流量监控

重复精度 [測量值的百分比]	± 1,5
精确度(在测量范围)	± (3 % MW + 0,3 % MEW) / ± (6 % MW + 0,6 % MEW); (等级 141 /; 等级 344; 条件: 安装符合DIN ISO 2533标准; 安装在管道: DN50)

温度监控

精确度 [K]	± 2; (在流量测量范围极限内的介质流量)

反应时间

流量监控

反应时间 [s]	0.1; (dAP = 0)
阻尼过程值dAP，单位为步 [s]	0 - 0,2 - 0,4 - 0,6 - 0,8 - 1

软件/编程

参数设定	流量监控; 数量计; 预设容量计; 温度监控; 迟滞/窗口; 常开/常闭; 电流输出/脉冲输出; 显示屏可旋转及关闭; 显示单位; 累加器

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9 CDV

外形

无轮廓

SIO模式

有

必需的mater port type

模拟过程数据

二位输出过程数据

处理周期最小值 [ms]

4.1

支持的DeviceID

运行方式	DeviceID
default	270

工作条件

环境温度 [°C]	0...60
存储温度 [°C]	-20...85
允许最大的相对空气湿度 [%]	90
外壳防护等级	IP 65

认证/测试

EMC电磁兼容

DIN EN 61000-6-2
DIN EN 61000-6-3

CPA认证

型号	002TG
准确度等级	-
最大允许误差	± 4 % FS
Q (min)	3 m³/h
Q (t)	-
Q (max)	700 m³/h

抗震

DIN EN 68000-2-6

5 g (55...2000 Hz)

MTTF [年]

227

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	4313
原材料	PBT-GF20; 丁晴橡胶; PC; 不锈钢(1.4301/304); PTFE; 黄铜镀层; FKM; 铝粉末镀层
材料(接液部件)	不锈钢(1.4301/304): ; FKM; 陶瓷: 已玻璃钝化; PEEK GF30; 聚酯; 铝
系统接口	螺纹连接 R 2 DN50

显示器/操作件

显示

显示单位	5 x LED, 绿色 (Nm³/min, Nm³/h, Nm/s, Nm³, °C)
功能显示	1 x LED, 绿色
开关状态	2 x LED, 黄色
测量值	字母数字显示, 4位数字
编程	字母数字显示, 4位数字

注释

MW = 测量值

MEW = Final value of the measuring range

根据德国工业标准DIN ISO 2533，测量、显示和设定范围针对标准容积流量

有关安装和使用的说明，请您参见使用指南。

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A
