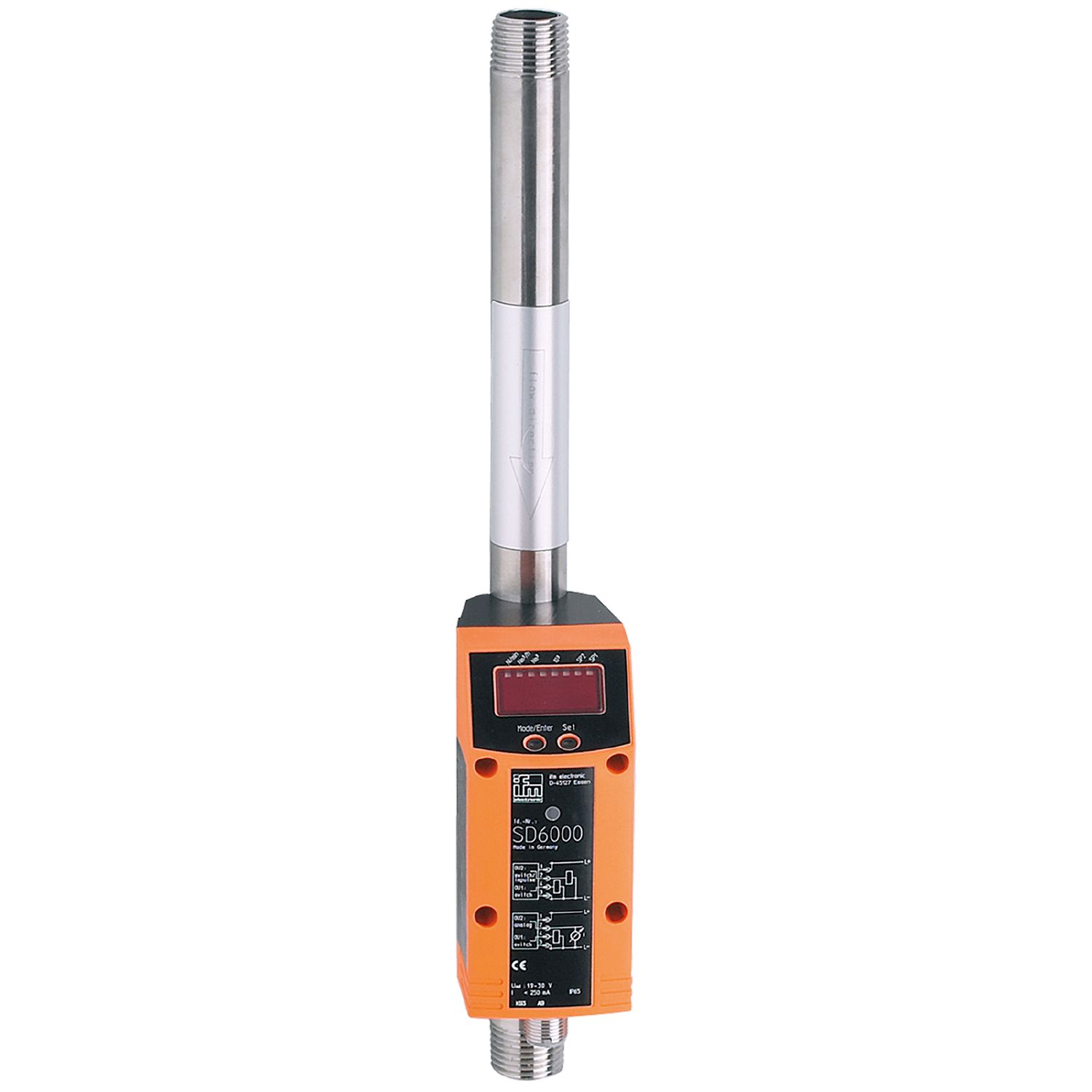

Flow rate meter for gases

SD6100

SDR12DGXFPKG/US-100

Flow rate meter for gases

SD6100

SDR12DGXFPKG/US-100

  • 精确测量流量、消耗和介质温度
  • 高灵敏度、高重复性和高测量动态性
  • 用于检测氩 (Ar)、二氧化碳 (CO2)、氮 (N2)
  • 带有开关输出、模拟输出和脉冲输出
  • 清晰可见的 4 位 LED 显示
該產品即將/已停產
替代产品: SD6600 产品比较: SD6100 / SD6600 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。
{{ifmVariantName}}

{{'SHOW_ALL' | translate}}

{{'DID_YOU_KNOW' | translate}}

{{productContentTeaser.headline}}

{{productContentTeaser.summary}}

PDF 技术资料
  • ce
  • ukca
  • eac
  • cul
  • iolink
技术参数
产品特征
输入和输出总数 数字输出数量: 2; 模拟输出数量: 1
系统接口 螺纹连接 R 1/2 DN15
Ar
测量范围 [m³/h] 0.4...122
CO2
测量范围 [m³/h] 0.2...74.7
N2
测量范围 [m³/h] 0.2...75
应用
应用 用于工业应用
介质 氩（Ar）; 二氧化碳（CO2）; 氮气（N2）
介质温度 [°C] 0...60
抗压强度 [bar] 16
抗压强度 [Mpa] 1.6
电气数据
工作电压 [V] 18...30 DC; (符合EN 50178 SELV/PELV标准)
电流损耗 [mA] < 100
防护等级 III
反相保护 有
开机延迟时间 [s] 1
总的输入/输出
输入和输出总数 数字输出数量: 2; 模拟输出数量: 1
输出
输出数量 2
输出信号 开关信号; 模拟信号; 脉冲信号; IO-Link; (可配置)
电气设计 PNP
数字输出数量 2
输出功能 常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V] 2
开关量输出DC的持续电流负载 [mA] 250; (每个输出)
模拟输出数量 1
模拟电流输出 [mA] 4...20; (可调整量程)
负载最大值 [Ω] 500
脉冲输出 流量计
短路保护 有
短路保护类型 脉冲
过载保护 有
测量/设定范围
较小流量cut-off, LFC [m³/h] < 1.3
测量动态性 1:300
Ar
测量范围 [m³/h] 0.4...122
显示范围 [m³/h] 0...146.4
分辨率 [m³/h] 0.1
开关点, SP [m³/h] 1.1...122
复原点, rP [m³/h] 0.6...121.5
测量值起点, ASP [m³/h] 0...97.6
测量值终点, AEP [m³/h] 24.4...122
步距 [m³/h] 0.1
CO2
测量范围 [m³/h] 0.2...74.7
显示范围 [m³/h] 0...89.7
分辨率 [m³/h] 0.1
开关点, SP [m³/h] 0.7...74.7
复原点, rP [m³/h] 0.4...74.4
测量值起点, ASP [m³/h] 0...59.8
测量值终点, AEP [m³/h] 14.9...74.7
步距 [m³/h] 0.1
流量监控
脉冲值 0.001...1 000 000 m³
设定步距 0.001...1000 m³
脉冲长度 [s] 0,012...2
N2
测量范围 [m³/h] 0.2...75
显示范围 [m³/h] 0...90
分辨率 [m³/h] 0.1
开关点, SP [m³/h] 0.7...75
复原点, rP [m³/h] 0.4...74.7
测量值起点, ASP [m³/h] 0...60
测量值终点, AEP [m³/h] 15...75
步距 [m³/h] 0.1
温度监控
测量范围 [°C] 0...60
显示范围 [°C] -12...72
分辨率 [°C] 0.2
开关点, SP [°C] 0.4...60
复原点, rP [°C] 0...59.8
测量值起点 [°C] 0...48
测量值终点 [°C] 12...60
设定步距 [°C] 0.2
精度/偏差
流量监控
重复精度 [測量值的百分比] ± 1,5
精确度(在测量范围) ± (6 % MW + 0,6 % MEW); (条件: 安装符合DIN ISO 2533标准; 安装在管道: DN15)
温度监控
精确度 [K] ± 2; (在流量测量范围极限内的介质流量)
反应时间
流量监控
反应时间 [s] 0.1; (dAP = 0)
用于开关量输出的阻尼dAP步骤 [s] 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1
软件/编程
参数设定 流量监控; 数量计; 预设容量计; 迟滞/窗口; 常开/常闭; 电流输出/脉冲输出; 显示屏可旋转及关闭; 显示单位; 介质设定
接口
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI标准 IEC 61131-9
外形 Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO模式 有
必需的mater port type A
模拟过程数据 3
二位输出过程数据 2
处理周期最小值 [ms] 4.1
支持的DeviceID
运行方式 DeviceID
默认 265
工作条件
环境温度 [°C] 0...60
存储温度 [°C] -20...85
允许最大的相对空气湿度 [%] 90
外壳防护等级 IP 65
认证/测试
EMC电磁兼容
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 射频场感应的传导抗扰度 10 V
CPA认证
型号 003TG
准确度等级 -
最大允许误差 ± 7 % FS
Q (min) 0,2 m³/h (N2)
0,2 m³/h (CO2)
0,4 m³/h (Ar)
Q (t) -
Q (max) 75 m³/h (N2)
74,7 m³/h (CO2)
122 m³/h (Ar)
抗震
DIN IEC 68-2-6 5 g (55...2000 Hz)
MTTF [年] 227
承压设备指令 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体
机械技术数据
重量 [g] 963.5
原材料 PBT-GF20; PC; PC; 不锈钢(1.4301/304); FKM
材料(接液部件) 不锈钢(1.4301/304); 陶瓷 已玻璃钝化; PEEK; 聚酯; FKM; 铝 已铝阳极氧化处理
拧紧扭矩 [Nm] 50
系统接口 螺纹连接 R 1/2 DN15
显示器/操作件
显示
显示单位 4 x LED, 绿色 (Nl/min, Nm³/h, Nm³, °C)
功能显示 1 x LED, 黄色
开关状态 2 x LED, 黄色
测量值 字母数字显示, 4位数字
编程 字母数字显示, 4位数字
显示单位 Nl/min; Nm³/h; Nm³; °C
注释
注释
MW = 测量值
MEW = Final value of the measuring range
根据德国工业标准DIN ISO 2533，测量、显示和设定范围针对标准容积流量
包装单位 1 件
电气连接
接口 接插件: 1 x M12
