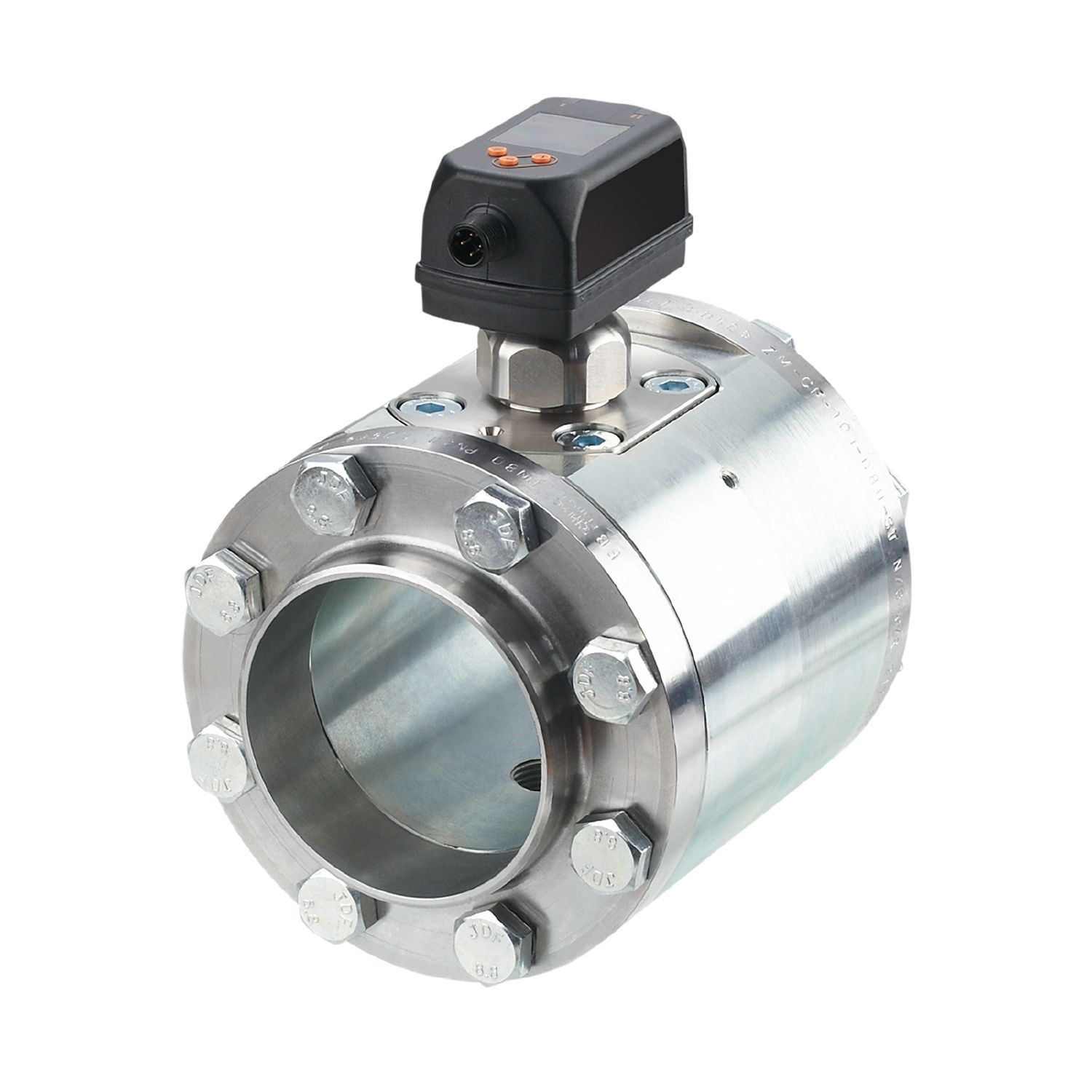

压缩空气流量计

Name: SDG550
Brand: ifm
SKU: SDG550
Price: 37693.00 CNY

SDG550

SDG4"/METRIS PB DN100

压缩空气流量计

SDG550

SDG4"/METRIS PB DN100

对流量和测量进行准确测量
高灵敏度、高重复性和高测量动态性
用于对工业用压缩空气进行检测
带有开关输出、模拟输出和脉冲输出
清晰可见的 4 位 LED 显示

方便的按钮操作或通过IO-Link进行参数设置

产品特征

输入和输出总数

数字输出数量: 2; 模拟输出数量: 1

测量范围

0.6...143.9 m/s

19...4667 m³/h

系统接口

法兰 DN100 根据:DIN EN 10220

应用

应用	用于工业应用
介质	压缩空气
介质温度 [°C]	-10...60
爆破压力最小值 [bar]	64
爆破压力最小值 [MPa]	6.4
抗压强度 [bar]	16
抗压强度 [MPa]	1.6

电气数据

工作电压 [V]	18...30 DC; (按照SELV/PELV)
电流损耗 [mA]	< 80
防护等级	III
反相保护	有
开机延迟时间 [s]	1

总的输入/输出

输入和输出总数	数字输出数量: 2; 模拟输出数量: 1

输入

输入	计数器复位

输出

输出信号	开关信号; 模拟信号; 脉冲信号; IO-Link; (可配置)
电气设计	PNP/NPN
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	150; (每个输出)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	500
脉冲输出	流量计
短路保护	有
短路保护类型	脉冲
过载保护	有

测量/设定范围

测量范围

0.6...143.9 m/s

19...4667 m³/h

显示范围

1.2...172.7 m/s

38...5600 m³/h

步距

0.1 m/s

1 m³/h

监控压力

测量范围 [bar]	-1...16
显示范围 [bar]	-1...20
分辨率 [bar]	0.05
开关点, SP [bar]	-0.92...16
复原点, rP [bar]	-1...15.92
测量值起点 [bar]	-1...12.8
测量值终点 [bar]	2.2...16
设定步距 [bar]	0.01

流量监控

测量范围

0...100000000 m³

0...353146667.2 scf

显示范围

0...100000000 m³

0...353146667.2 scf

开关点, SP

0.001...10000000 m³

0.05...353146667.2 scf

脉冲值

0.001...10000000 m³

0.05...353146667.2 scf

设定步距

0.0001 m³

0.005 scf

脉冲长度 [s]

0.002...2

温度监控

测量范围

-10...60 °C

14...140 °F

显示范围

-24...74 °C

-11.2...165.2 °F

分辨率

0.2 °C

0.5 °F

开关点, SP

-9.7...60 °C

14.6...140 °F

复原点, rP

-10...59.7 °C

14...139.4 °F

测量值起点

-10...46 °C

14...114.8 °F

测量值终点

4...60 °C

39.2...140 °F

设定步距

0.1 °C

0.1 °F

精度/偏差

精确度(在测量范围)	class 141: ± (3 % MW + 0,3 % MEW); class 344: ± (6 % MW + 0,6 % MEW) ; 空气质量符合ISO 8573-1:2010标准; 参考条件: 入口管长度 >= 166 cm 出口管长度 >= 22 cm; 参考温度: 18..26 °C; 标准体积流量 19...2837 m³/h; (标准体积流量 DIN_ISO_2533 15 °C , 1013,25 mbar, 0 % r.H.)

监控压力

重复精度 [終值的百分比]	± 0,2
特征曲线偏差 [終值的百分比]	< ± 0,5; (BFSL = Best Fit Straight Line)
测量范围值的最大温度系数 [% MEW / 10 K]	± 0,3
零点的最大温度系数 [% MEW / 10 K]	± 0,1

温度监控

精确度 [K]	± 0,5; (在流量测量范围极限内的介质流量)

反应时间

反应时间 [s]	0.1; (dAP = 0)
阻尼过程值dAP [s]	0...5

监控压力

反应时间 [s]	0.05

温度监控

响应时间T05 / T09 [s]	T09 = 0,5

软件/编程

参数设定	迟滞/窗口; 常开/常闭; 电流输出/脉冲输出; 显示屏可旋转及关闭; 显示单位; 累加器

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9 CDV

外形

Digital Measuring Sensor (0x800A), Identification and Diagnosis (0x4000)

SIO模式

有

必需的mater port type

模拟过程数据

二位输出过程数据

处理周期最小值 [ms]

7.2

支持的DeviceID

运行方式	DeviceID
default	1541

工作条件

环境温度 [°C]	0...60
存储温度 [°C]	-20...85
允许最大的相对空气湿度 [%]	90
外壳防护等级	IP 65; IP 67

认证/测试

EMC电磁兼容

DIN EN 60947-5-9

抗震

DIN EN 68000-2-6

5 g (10...2000 Hz)

MTTF [年]

167

承压设备指令

Modul A; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	13929
原材料	PBT+PC-GF30; PPS-GF40; 不锈钢(1.4301/304); 不锈钢(1.4305/303); 不锈钢(1.4404 / 316L); FKM
材料(接液部件)	不锈钢(1.4301/304); 不锈钢(1.4404 / 316L); FKM; 陶瓷已玻璃钝化; PPS-GF40; Al2O3 (陶瓷); 丙烯酸酯; 测量区: 钢电镀的
系统接口	法兰 DN100 根据:DIN EN 10220

显示器/操作件

显示

	彩色显示 1,44", 128 x 128 像素
	2 x LED, 黄色

注释

MW = 测量值

MEW = Final value of the measuring range

D = 管内径

根据德国工业标准DIN ISO 2533，测量、显示和设定范围针对标准容积流量

有关安装和使用的说明，请您参见使用指南。

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A
