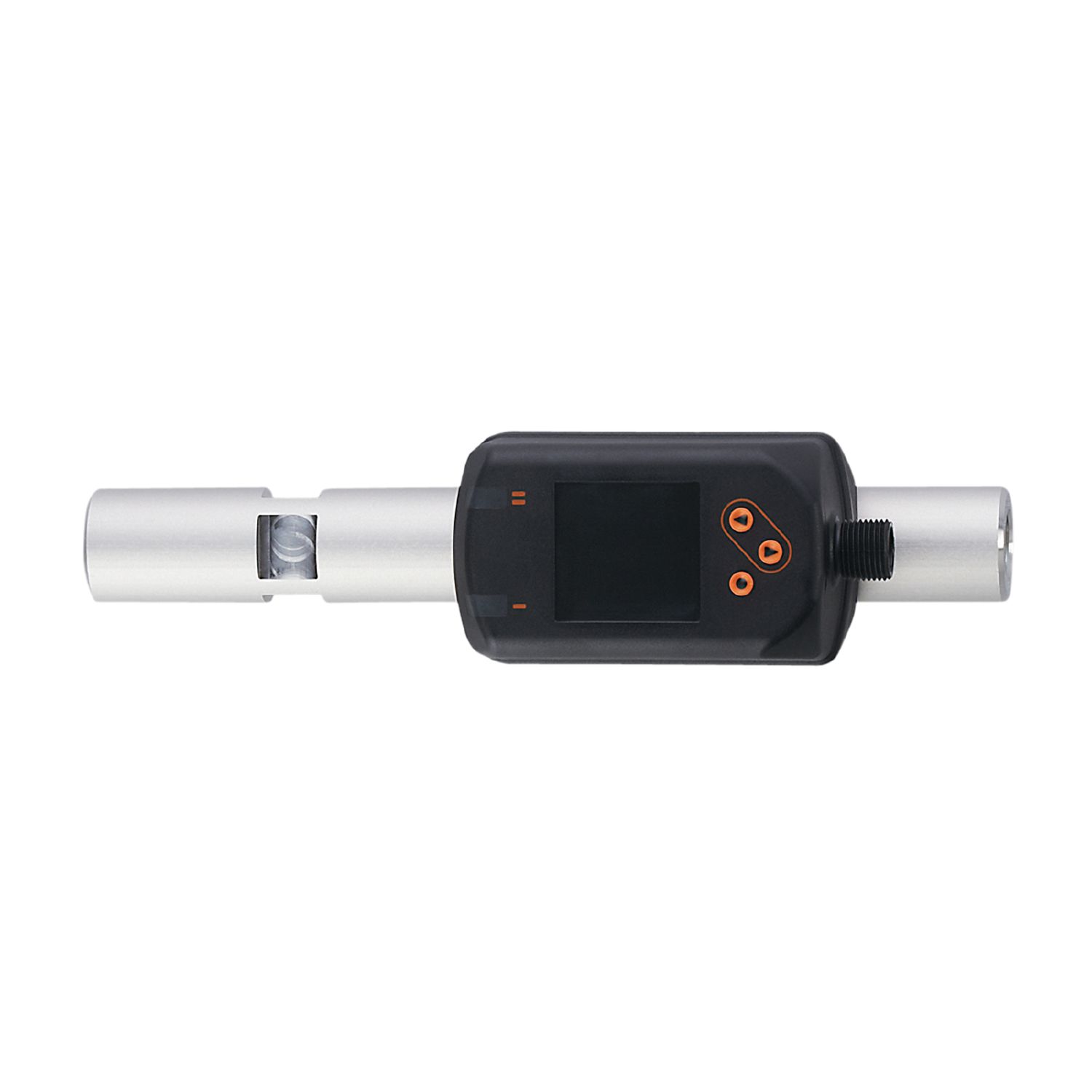

气隙传感器

Name: SDP110
Brand: ifm
SKU: SDP110
Price: 9182.00 CNY

SDP110

SDR14DGXFRKG/US-100

气隙传感器

SDP110

SDR14DGXFRKG/US-100

气隙以绝对值形式提供
采用压力补偿测量原理，始终确保数值精确
实现零间隙或堵塞检测
自清洁测量通道甚至能抵御吹扫气压
一键轻松示教阈值

方便的按钮操作或通过IO-Link进行参数设置

产品特征

输入和输出总数	数字输出数量: 2; 模拟输出数量: 1
系统接口	螺纹连接 G 1/4 DN8

绝对

测量范围

0...400; (取决于所使用的喷嘴) µm

相对（无测量单位）

测量范围

0...800

应用

用于工业应用

介质

压缩空气

介质温度 [°C]

-10...60

爆破压力最小值

64 bar

6.4 MPa

抗压强度

16 bar

1.6 MPa

电气数据

工作电压 [V]	18...30 DC; (按照SELV/PELV)
电流损耗 [mA]	< 80
防护等级	III
反相保护	有
开机延迟时间 [s]	1

总的输入/输出

输入和输出总数	数字输出数量: 2; 模拟输出数量: 1

输入

输入	示教输入

输出

输出信号	开关信号; 模拟信号; IO-Link; (可配置)
电气设计	PNP/NPN
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	150; (每个输出)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	500
短路保护	有
短路保护类型	脉冲
过载保护	有

测量/设定范围

绝对

测量范围

0...400; (取决于所使用的喷嘴) µm

设定范围

0...500; (取决于所使用的喷嘴) µm

分辨率

1 µm

开关点, SP

2...500 µm

复原点, rP

0...498 µm

测量值起点, ASP

0...400 µm

测量值终点, AEP

100...500 µm

设定步距

1 µm

相对（无测量单位）

测量范围

0...800

设定范围

0...1000

分辨率

开关点, SP

4...1000

复原点, rP

0...996

测量值起点, ASP

0...800

测量值终点, AEP

200...1000

设定步距

监控压力

测量范围 [bar]	-1...16
显示范围 [bar]	-1...20
分辨率 [bar]	0.05
开关点, SP [bar]	-0.92...16
复原点, rP [bar]	-1...15.92
测量值起点 [bar]	-1...12.8
测量值终点 [bar]	2.2...16
设定步距 [bar]	0.01

流量监控

测量范围

0.8...100 l/min

0.3...33.2 m/s

0.05...6 m³/h

显示范围

0...120 l/min

0...39.8 m/s

0...7.2 m³/h

分辨率

0.2 l/min

0.1 m/s

0.01 m³/h

开关点, SP

1.4...100 l/min

0.5...33.2 m/s

0.08...6 m³/h

复原点, rP

0.9...99.5 l/min

0.3...33 m/s

0.05...5.97 m³/h

测量值起点, ASP

0...80 l/min

0...26.6 m/s

0...4.8 m³/h

测量值终点, AEP

20...100 l/min

6.6...33.2 m/s

1.2...6 m³/h

较小流量cut-off, LFC

0.6...1 l/min

0.2...0.3 m/s

0.04...0.06 m³/h

步距

0.1 l/min

0.1 m/s

0.01 m³/h

精度/偏差

精确度(在测量范围)	± (5% MW + 5 µm); (压力 1...3 bar)
重复精度	± (3% MW + 2 µm); (压力 1...6 bar)

监控压力

重复精度 [終值的百分比]	± 0,2
特征曲线偏差 [終值的百分比]	< ± 0,5; (BFSL = Best Fit Straight Line)
测量范围值的最大温度系数 [% MEW / 10 K]	± 0,3
零点的最大温度系数 [% MEW / 10 K]	± 0,1

流量监控

温度系数 [1/K]	± 0,07 % MW
精确度(在测量范围)	class 141: ± (2 % MW + 1 % MEW); class 344: ± (6 % MW + 1,2 % MEW) ; 空气质量符合ISO 8573-1:2010标准; 在介质温度 23 °C
重复精度	± (0,8 % MW + 0,4 % MEW)

反应时间

监控压力

反应时间 [s]	0.05

流量监控

反应时间 [s]	0.1; (dAP = 0)
阻尼过程值dAP [s]	0...5

软件/编程

参数设定	迟滞/窗口; 常开/常闭; 电流输出; 显示屏可旋转及关闭; 显示单位; Teach示教功能

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9

SIO模式

有

必需的mater port type

模拟过程数据

二位输出过程数据

处理周期最小值 [ms]

7.2

支持的DeviceID

运行方式	DeviceID
default	1333

注释

更多信息请参见“下载”中的IODD PDF文件

工作条件

环境温度 [°C]	0...60
存储温度 [°C]	-20...85
允许最大的相对空气湿度 [%]	90
外壳防护等级	IP 65; IP 67

认证/测试

EMC电磁兼容

DIN EN 60947-5-9

抗震

DIN EN 68000-2-6

5 g (10...2000 Hz)

MTTF [年]

167

UL认证

UL认证编号	I012
文件数量UL	E174189

承压设备指令

良好的工程实践; 可用于稳定的气体液体组2

机械技术数据

重量 [g]	548.2
原材料	PBT+PC-GF30; PPS-GF40; 不锈钢(1.4301/304); 不锈钢(1.4305/303); 钢 (1.5523) 镀锌的; 黄铜(2.0401); FKM
材料(接液部件)	EN AW-6082（铝）; 不锈钢(1.4305/303); FKM; 陶瓷已玻璃钝化; PPS-GF40; Al2O3 (陶瓷); 丙烯酸酯; SINT-A51; 不锈钢(1.4301/304); CW510L（黄铜）
系统接口	螺纹连接 G 1/4 DN8

显示器/操作件

显示

	彩色显示 1,44", 128 x 128 像素
	2 x LED, 黄色

注释

MW = 测量值

MEW = Final value of the measuring range

根据德国工业标准DIN ISO 2533，测量、显示和设定范围针对标准容积流量

有关安装和使用的说明，请您参见使用指南。

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — SDP110-00 — 17.08.2021 —
