产品分类

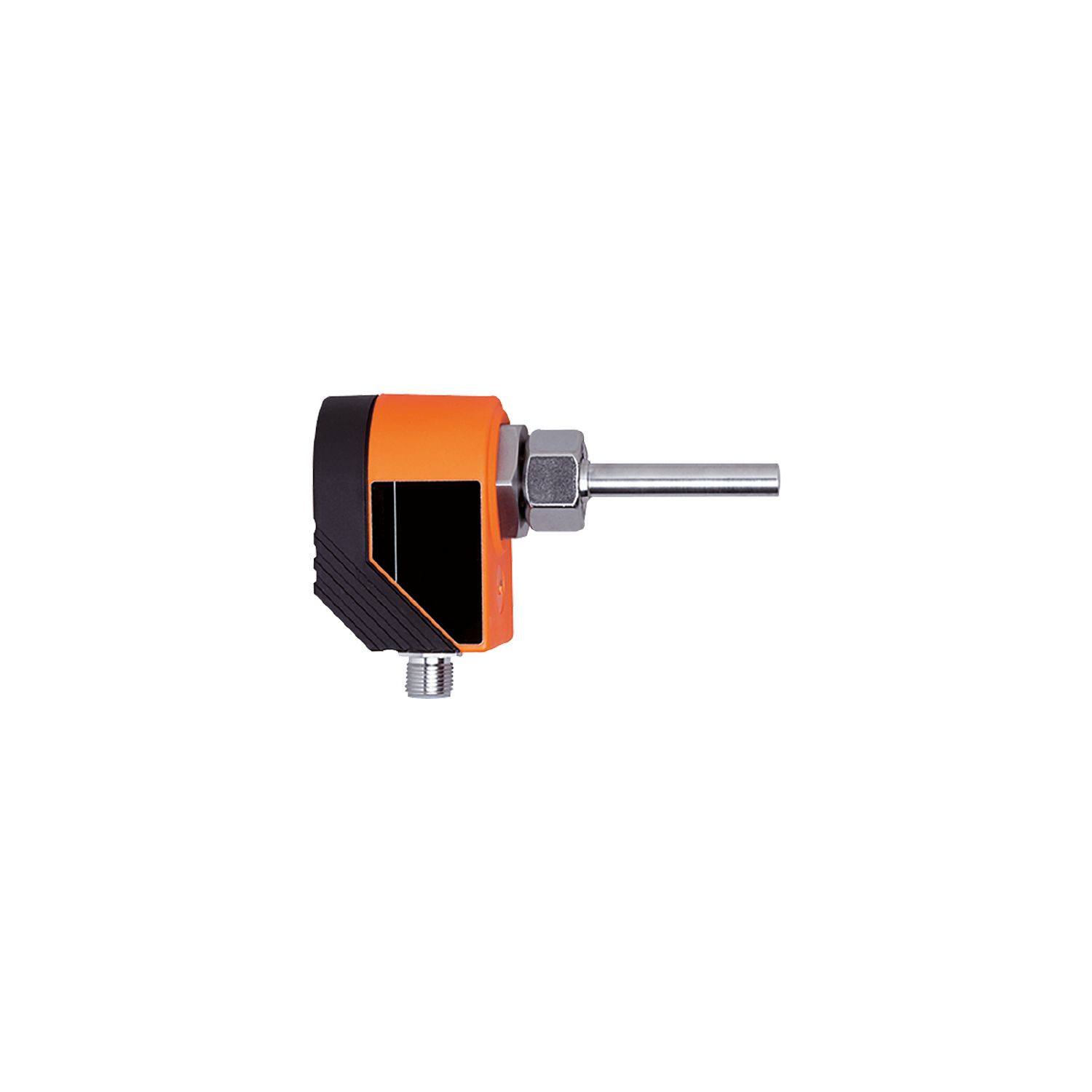

SI1001

流量监控器

SI1001

SID10ADBFNKG/US-100-INF

流量监控器

SI1001

SID10ADBFNKG/US-100-INF

停产产品 - 存档登录

替代产品: SI5001 或者 SI5011 产品比较: SI1001 / SI5001 / SI5011 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。

注意: 用于SI5001的抗压强度= 30 bar

产品特征

输入和输出总数	数字输出数量: 1
系统接口	M18 x 1,5 内螺纹

应用

介质	液体; 气体介质
介质温度 [°C]	-25...80
抗压强度 [bar]	300

液体

介质温度 [°C]	-25...80

气体介质

介质温度 [°C]	-25...80

电气数据

工作电压 [V]	20...36 DC; (按照SELV/PELV)
电流损耗 [mA]	< 80
反相保护	有
开机延迟时间 [s]	15; (光信号化)

总的输入/输出

输入和输出总数	数字输出数量: 1

输出

输出数量	1
输出信号	开关信号
电气设计	NPN
数字输出数量	1
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	400
短路保护	有
短路保护类型	脉冲
过载保护	有

测量/设定范围

液体

设定范围 [cm/s]	3...300
最大灵敏度时的测量范围 [cm/s]	3...60

气体介质

设定范围 [cm/s]	200...3000
最大灵敏度时的测量范围 [cm/s]	200...800

精度/偏差

介质温度变化率最大值 [K/min]	300

反应时间

反应时间 [s]	1...10

液体

反应时间 [s]	1...10

气体介质

反应时间 [s]	1...10

软件/编程

开关点调整	按钮

工作条件

环境温度 [°C]	-25...80
外壳防护等级	IP 67

认证/测试

抗冲击

DIN IEC 68-2-27

50 g (11 ms)

抗震

DIN EN 60068-2-6

20 g (55...2000 Hz)

机械技术数据

尺寸 [mm]	M18 x 1.5
螺纹代号	M18 x 1.5
原材料	PBT-GF20
材料(接液部件)	不锈钢(1.4404 / 316L); O形环: FPM 8 x 1,5 gr 80° Shore A
系统接口	M18 x 1,5 内螺纹

显示器/操作件

显示

功能	10 x LED, 三色

注释

包装单位	1 件

电气连接

接口	接插件: 1 x M12; 译码: A
