- 带不锈钢外壳耐用的流量传感器
- SI5006

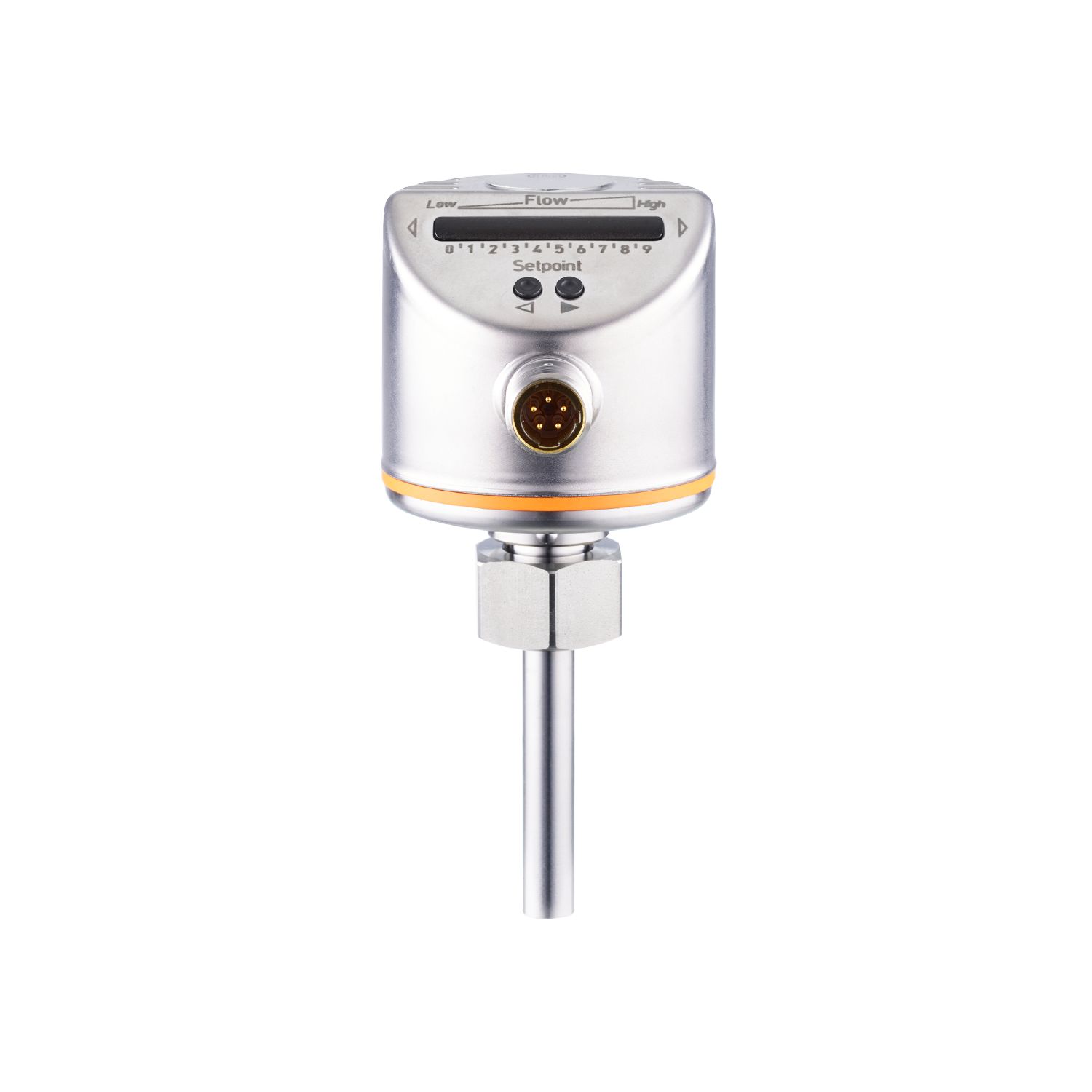

流量监控器
SI5006
SID10ADBFKOW/LS-100-IRF
流量监控器
SI5006
SID10ADBFKOW/LS-100-IRF
- 对管道中液体和气体的可靠监控
- 通过适配器的多样过程连接
- 开关点设定方便,适合快速安装
- 坚固的不锈钢外壳,适用于严苛的工业环境
- LED 柱状图指示开关点和流量
产品特征
输入和输出总数 | 数字输出数量: 1 |
---|---|
系统接口 | M18 x 1,5 内螺纹 |
应用
介质 | 液体; 气体介质 |
---|---|
介质温度 [°C] | -25...80 |
抗压强度 [bar] | 300 |
允许工作压力的最大值(用于应用程序符合CRN标准) [bar] | 208 |
介质温度 [°C] | -25...80 |
---|
介质温度 [°C] | -25...80 |
---|
电气数据
频率AC [Hz] | 47...63 |
---|---|
工作电压公差 [%] | -15...10 |
工作电压 [V] | 90...240 AC |
消耗功率最大值 [VA] | 3.5 |
防护等级 | II |
反相保护 | 否 |
开机延迟时间 [s] | 10 |
总的输入/输出
输入和输出总数 | 数字输出数量: 1 |
---|
输出
输出数量 | 1 |
---|---|
输出信号 | 开关信号 |
电气设计 | 继电器 |
数字输出数量 | 1 |
输出功能 | 常开/常闭; (可设定参数) |
继电器接口容量 | 3 A (250 V AC / 30 V DC); (开关操作循环的数量: 2000万机械式; 当电流负载为3 A时,开关循环为: 100,000电气; 关(OFF)类型 常开) |
短路保护 | 否 |
过载保护 | 否 |
测量/设定范围
探杆长度L [mm] | 45 |
---|
设定范围 [cm/s] | 3...300 |
---|---|
最大灵敏度时的测量范围 [cm/s] | 3...100 |
设定范围 [cm/s] | 200...3000 |
---|---|
最大灵敏度时的测量范围 [cm/s] | 200...800 |
精度/偏差
重复精度 [Sr的百分比] | 1...5 | ||
---|---|---|---|
注意重复精度 |
|
||
温度变化率 [cm/s x 1/K] | 0.1; (用于水 5...100 cm/s; 10...70 °C) | ||
介质温度变化率最大值 [K/min] | 300 | ||
开关点精度 [cm/s] | ± 2...± 10; (用于水 5...100 cm/s; 25 °C; 出厂设定) | ||
迟滞 [cm/s] | 2...5; (用于水 5...100 cm/s; 25 °C; 出厂设定) |
反应时间
反应时间 [s] | 1...10 |
---|
反应时间 [s] | 1...10 |
---|
反应时间 [s] | 1...10 |
---|
软件/编程
开关点调整 | 按钮 |
---|
工作条件
环境温度 [°C] | -25...80 |
---|---|
存储温度 [°C] | -25...100 |
外壳防护等级 | IP 67 |
认证/测试
EMC电磁兼容 |
|
||||
---|---|---|---|---|---|
抗冲击 |
|
||||
抗震 |
|
||||
MTTF [年] | 221 |
机械技术数据
重量 [g] | 262.5 |
---|---|
尺寸 [mm] | M18 x 1.5 |
螺纹代号 | M18 x 1.5 |
原材料 | 不锈钢(1.4404 / 316L); 不锈钢(1.4301/304); PC; PBT-GF20; EPDM/X |
材料(接液部件) | 不锈钢(1.4404 / 316L); O形环: FKM 80 Shore A |
系统接口 | M18 x 1,5 内螺纹 |
显示器/操作件
显示 |
|
---|
电气连接
要求的保护 | 请根据IEC60127-2第一页中的指导标准,使用小型保险丝; ≤ 5 A; 快速行动 |
---|
注释
注释 |
|
|
---|---|---|
包装单位 | 1 件 |
电气连接
接口 | 接插件: 1 x 1/2"; 译码: C |
---|
