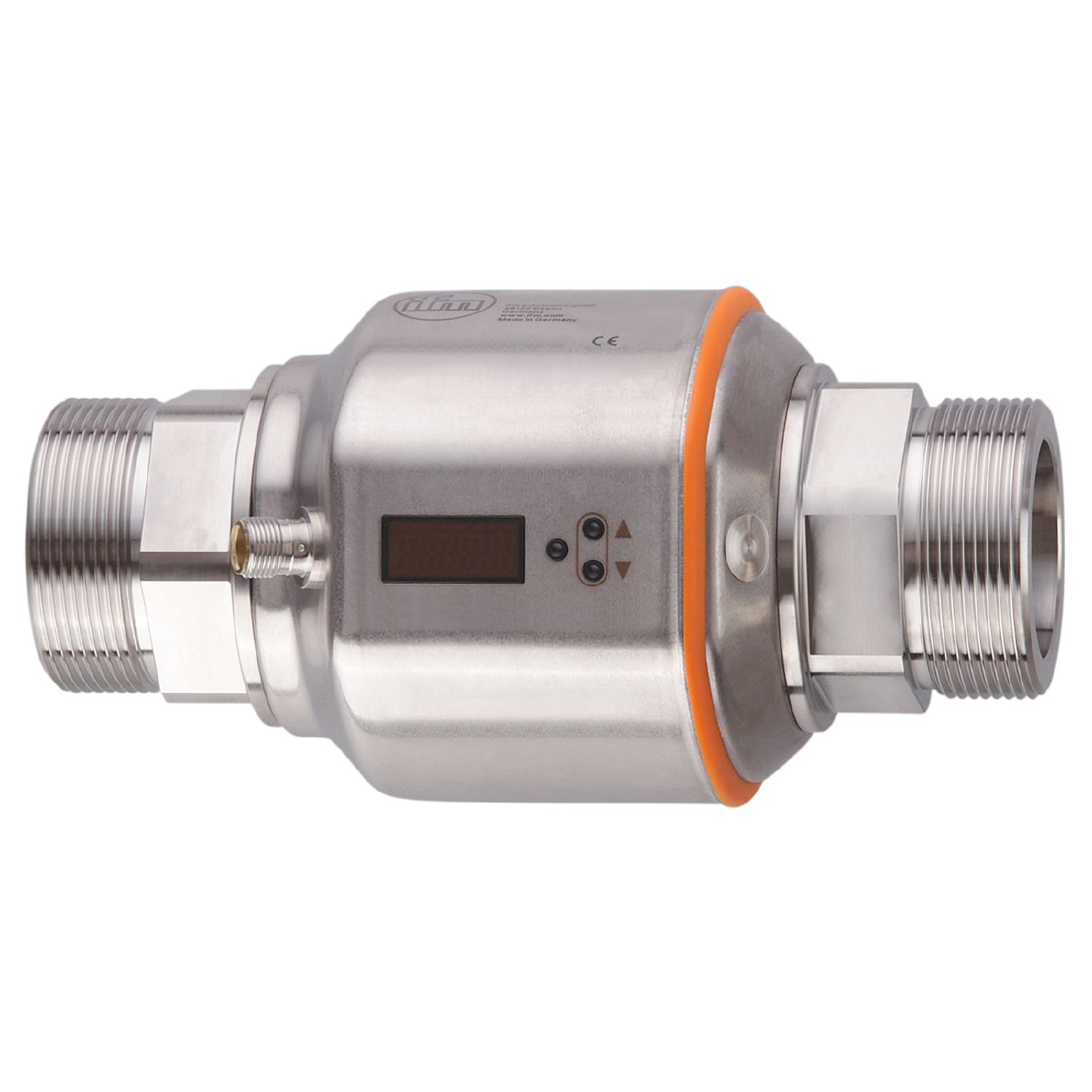

电磁流量计

SM2100

SMR21XGXFRKG/US

电磁流量计

SM2100

SMR21XGXFRKG/US

  • 精确测量流量、消耗和介质温度
  • 高灵敏度、高重复性和高测量动态性
  • 准确的空管检测
  • 带有开关输出、模拟输出和脉冲输出
  • 清晰可见的 4 位 LED 显示
  • 方便的按钮操作或通过IO-Link进行参数设置
  • acs
  • ce
  • ukca
  • cpa
  • reg31
  • cul
  • iolink
  • crn
  • ktw
产品特征
输入和输出总数 数字输出数量: 2; 模拟输出数量: 1
测量范围
5...600 l/min 0.3...36 m³/h
系统接口 螺纹连接 G 2 DN50 扁平密封
应用
特殊的性能 镀金触点
应用 加法器功能; 空管监控; 用于工业应用
安装 通过适配器连接管道
介质 导电液体; 水; 水为基本的介质
介质说明
电导率: ≥ 20 µS/cm
粘性: < 70 mm²/s (40 °C)
介质温度 [°C] -10...90
抗压强度 [bar] 16
抗压强度 [MPa] 1.6
允许工作压力的最大值(用于应用程序符合CRN标准) [bar] 16
电气数据
工作电压 [V] 18...32 DC; (按照SELV/PELV)
电流损耗 [mA] < 150
防护等级 III
反相保护
开机延迟时间 [s] 5
总的输入/输出
输入和输出总数 数字输出数量: 2; 模拟输出数量: 1
输入
输入 计数器复位
输出
输出数量 2
输出信号 开关信号; 模拟信号; 脉冲信号; 频率信号; IO-Link; (可配置)
电气设计 PNP/NPN
数字输出数量 2
输出功能 常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V] 2
开关量输出DC的持续电流负载 [mA] 250; (每个输出)
模拟输出数量 1
模拟电流输出 [mA] 4...20; (可调整量程)
负载最大值 [Ω] 500
模拟电压输出 [V] 0...10; (可调整量程)
负载电阻最小值 [Ω] 2000
脉冲输出 流量计
短路保护
短路保护类型 脉冲
过载保护
输出频率 [Hz] 0.1...10000
测量/设定范围
测量范围
5...600 l/min 0.3...36 m³/h
显示范围
-720...720 l/min -43.2...43.2 m³/h
分辨率
0.5 l/min 0.02 m³/h
开关点, SP
8...600 l/min 0.5...36 m³/h
复原点, rP
5...597 l/min 0.3...35.8 m³/h
测量值起点, ASP
0...480 l/min 0...28.8 m³/h
测量值终点, AEP
120...600 l/min 7.2...36 m³/h
较小流量cut-off, LFC
< 15 l/min < 0.9 m³/h
步距
0.5 l/min 0.02 m³/h
测量动态性 1:120
流量监控
脉冲值 0.0001...600 x 10³ m³
设定步距 0.0001 m³
脉冲长度 [s] 0,008...2
温度监控
测量范围 [°C] -20...80
显示范围 [°C] -40...100
分辨率 [°C] 0.2
开关点, SP [°C] -19.2...80
复原点, rP [°C] -19.6...79.6
测量值起点 [°C] -20...60
测量值终点 [°C] 0...80
设定步距 [°C] 0.2
精度/偏差
流量监控
精确度(在测量范围) ± (0,8 % MW + 0,5 % MEW)
重复精度 ± 0,2% MEW
温度监控
温度变化率 ± 0,0333 °C / K
精确度 [K] ± 1 (bei 25 °C, Q > 15 l/min)
反应时间
流量监控
反应时间 [s] 0.35; (dAP = 0)
可编程的延迟时间dS, dr [s] 0...50
阻尼过程值dAP [s] 0...5
温度监控
响应时间T05 / T09 [s] T09 = 3 (Q > 15 l/min)
软件/编程
参数设定 流量监控; 数量计; 预设容量计; 温度监控; 迟滞/窗口; 常开/常闭; 输出极性; 电流/电压/频率/脉冲输出; 启动延迟; 显示可以关闭; 显示单位; 空管监控
接口
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI标准 IEC 61131-9 CDV
外形 Smart Sensor: Process Data Variable; Device Identification
SIO模式
必需的mater port type A
模拟过程数据 3
二位输出过程数据 2
处理周期最小值 [ms] 5
支持的DeviceID
运行方式 DeviceID
default 357
工作条件
环境温度 [°C] -10...60
存储温度 [°C] -25...80
外壳防护等级 IP 65; IP 67
认证/测试
EMC电磁兼容
DIN EN 60947-5-9
CPA认证
型号 004MI
准确度等级 -
最大允许误差 ± 1,5 % FS
Q (min) 0,3 m³/h
Q (t) -
Q (max) 36 m³/h
介质温度 -10...70°C
抗冲击
DIN EN 60068-2-27 20 g (11 ms)
抗震
DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [年] 85
UL认证
UL认证编号 I008
文件数量UL E174189
承压设备指令 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体
机械技术数据
重量 [g] 3163
原材料 不锈钢(1.4404 / 316L); 不锈钢(1.4571/316Ti ); PEI; FKM; PBT-GF20; TPE-U
材料(接液部件) 不锈钢(1.4404 / 316L); 不锈钢(1.4571/316Ti ); PEEK; Centellen; EPDM
系统接口 螺纹连接 G 2 DN50 扁平密封
显示器/操作件
显示
显示单位 6 x LED, 绿色 (l/min, m³/h, l, m³, 10³, °C)
开关状态 2 x LED, 黄色
测量值 字母数字显示, 4位数字
编程 字母数字显示, 4位数字
附件
供货范围
密封圈: 2, Centellen
标签
注释
注释
MW = 测量值
MEW = Final value of the measuring range
包装单位 1 件
电气连接
接口 接插件: 1 x M12; 译码: A; 触头: 镀金的
图表
压力损失
dP 压力损失
Q 体积流量
