电磁流量计

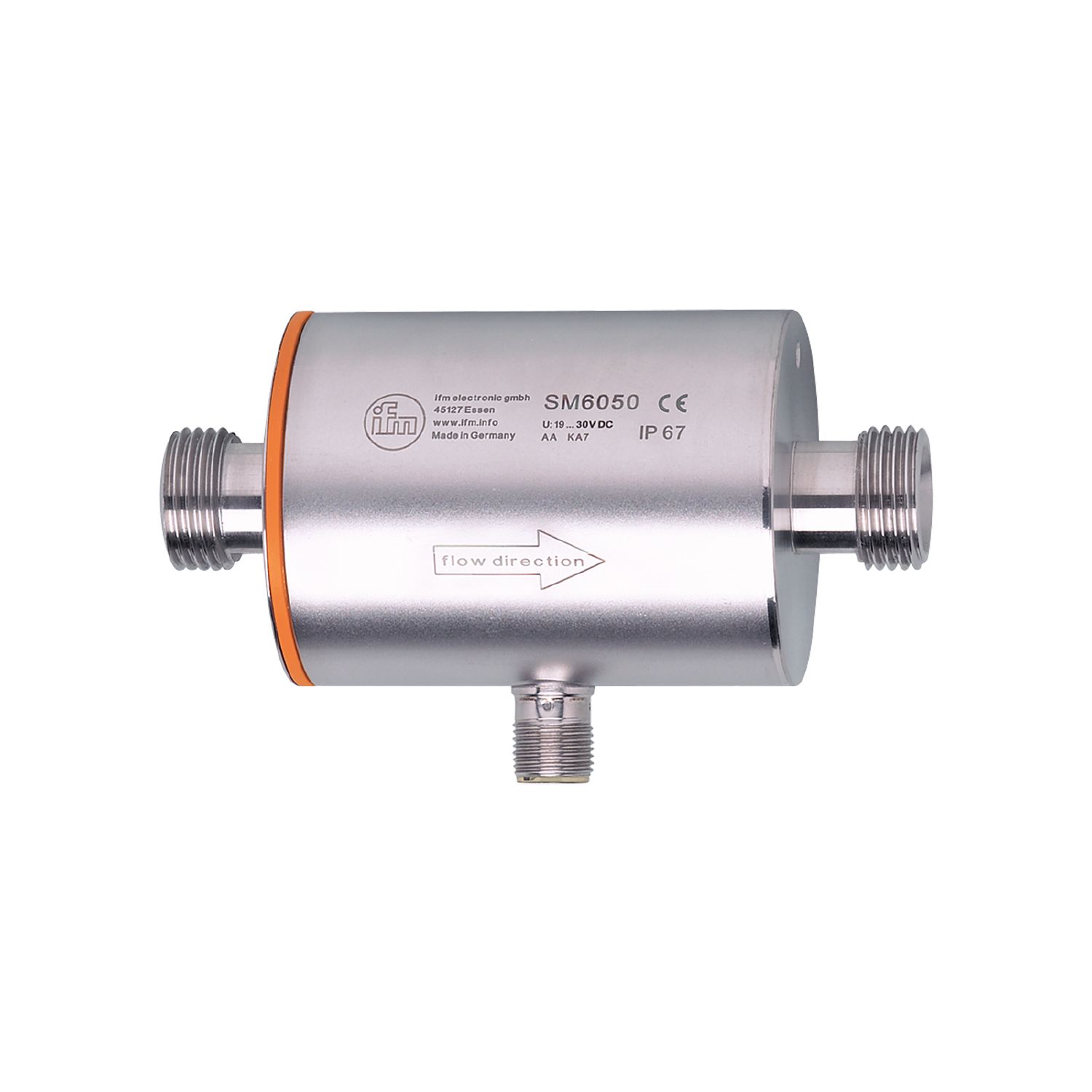

Name: SM6050
Brand: ifm
SKU: SM6050
Price: 5391.00 CNY

SM6050

SMR12GGX1OKG/US-100

电磁流量计

SM6050

SMR12GGX1OKG/US-100

流量和介质温度的精确测量
高灵敏度、高重复性和高测量动态性
带有模拟输出和IO-Link接口

通过 IO-Link 的友好通信和参数化

产品特征

输入和输出总数	模拟输出数量: 1
测量范围 [l/min]	0.1...25
系统接口	螺纹连接 G 1/2 DN15 扁平密封

应用

特殊的性能

镀金触点

应用

用于工业应用

安装

通过适配器连接管道

介质

导电液体; 水; 水为基本的介质

介质说明

电导率: ≥ 20 µS/cm

粘性: < 70 mm²/s (40 °C)

介质温度 [°C]

-10...70

抗压强度 [bar]

抗压强度 [MPa]

1.6

允许工作压力的最大值（用于应用程序符合CRN标准） [bar]

17.7

电气数据

工作电压 [V]	18...30 DC; (按照SELV/PELV)
电流损耗 [mA]	95; (24 V)
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
开机延迟时间 [s]	5

总的输入/输出

输入和输出总数	模拟输出数量: 1

输出

输出数量	1
输出信号	模拟信号; IO-Link; (可配置)
开关量输出DC的持续电流负载 [mA]	250
模拟输出数量	1
模拟电流输出 [mA]	4...20
负载最大值 [Ω]	500
过载保护	有

测量/设定范围

测量范围 [l/min]	0.1...25

精度/偏差

流量监控

精确度(在测量范围)	± (0,8 % MW + 0,5 % MEW)
重复精度	± 0,2% MEW

反应时间

流量监控

反应时间 [s]	0.15; (dAP = 0, T19)

温度监控

响应时间T05 / T09 [s]	T09 = 20 (Q > 1 l/min)

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9

外形

Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis

SIO模式

有

必需的mater port type

模拟过程数据

处理周期最小值 [ms]

支持的DeviceID

运行方式	DeviceID
default	571

工作条件

环境温度 [°C]	-10...60
存储温度 [°C]	-25...80
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

DIN EN 60947-5-9

CPA认证

型号	001MI
准确度等级	-
最大允许误差	± 1,5 % FS
Q (min)	0,005 m³/h
Q (t)	-
Q (max)	1,5 m³/h

抗冲击

DIN IEC 68-2-27

20 g (11 ms)

抗震

DIN IEC 68-2-6

5 g (10...2000 Hz)

MTTF [年]

167

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	480.6
原材料	不锈钢(1.4404 / 316L); PBT-GF20; FKM; TPE
材料(接液部件)	不锈钢(1.4404 / 316L); PEEK; FKM
系统接口	螺纹连接 G 1/2 DN15 扁平密封

注释

MW = 测量值

MEW = Final value of the measuring range

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的

图表

压力损失

dP	压力损失
Q	体积流量
