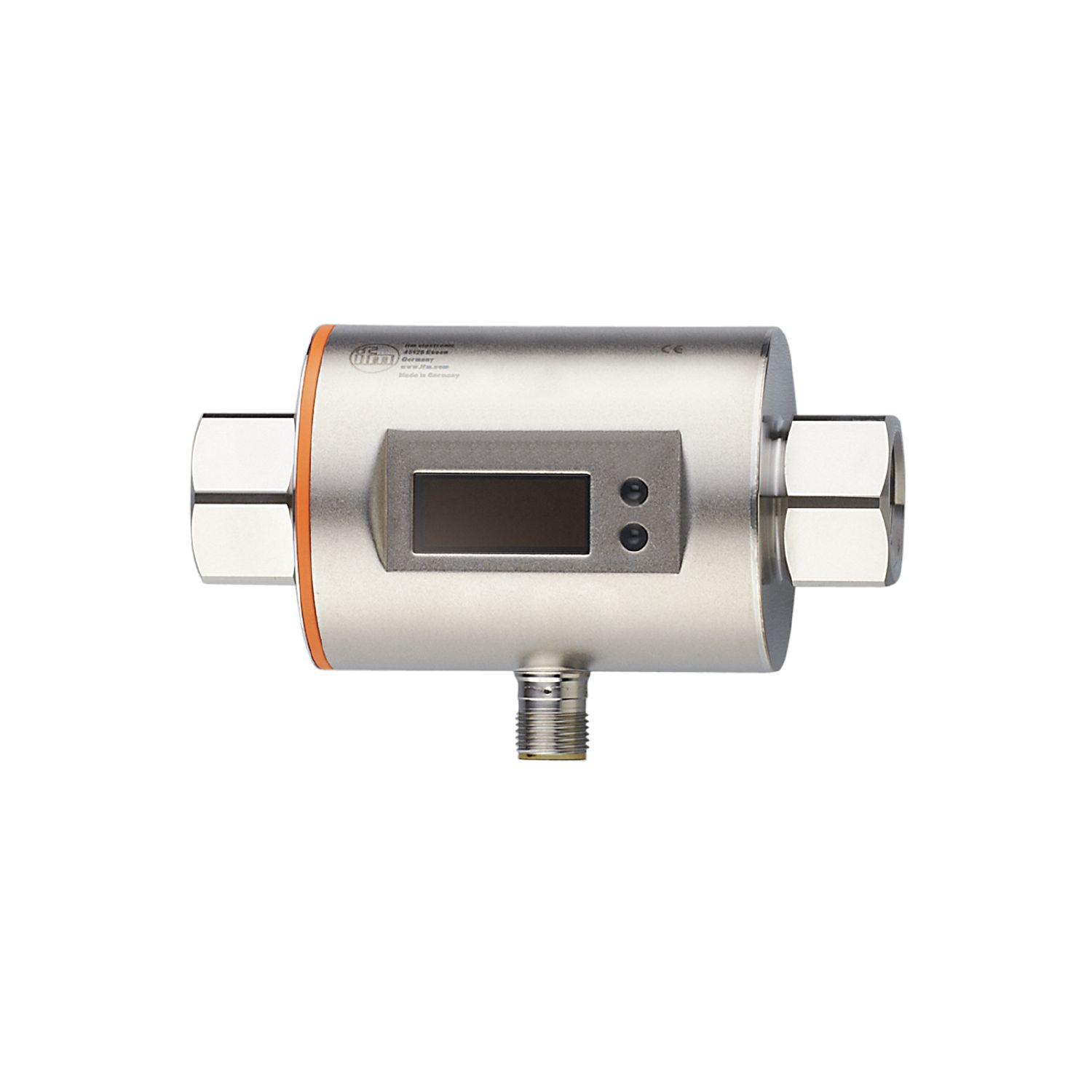

电磁流量计

Name: SM6601
Brand: ifm
SKU: SM6601
Price: 7212.00 CNY

SM6601

SMN12GGXFRKG/US-100

电磁流量计

SM6601

SMN12GGXFRKG/US-100

精确测量流量、消耗和介质温度
高灵敏度、高重复性和高测量动态性
带有开关输出、模拟输出和脉冲输出
清晰可见的 4 位 LED 显示

方便的按钮操作或通过IO-Link进行参数设置

产品特征

输入和输出总数

数字输出数量: 2; 模拟输出数量: 1

测量范围

1.5...396 gph

0.03...6.6 gpm

系统接口

螺纹连接 1/2" NPT DN15

应用

特殊的性能

镀金触点

应用

加法器功能; 用于工业应用

介质

导电液体; 水; 水为基本的介质

介质说明

电导率: ≥ 20 µS/cm

粘性: < 70 mm²/s (40 °C)

介质温度 [°F]

14...158

抗压强度 [bar]

抗压强度 [psi]

232

允许工作压力的最大值（用于应用程序符合CRN标准） [bar]

17.7

电气数据

工作电压 [V]	18...30 DC; (按照SELV/PELV)
电流损耗 [mA]	95; (24 V)
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
开机延迟时间 [s]	5

总的输入/输出

输入和输出总数	数字输出数量: 2; 模拟输出数量: 1

输入

输入	计数器复位

输出

输出数量	2
输出信号	开关信号; 模拟信号; 脉冲信号; IO-Link; (可配置)
电气设计	PNP/NPN
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	200
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	500
模拟电压输出 [V]	0...10; (可调整量程)
负载电阻最小值 [Ω]	2000
脉冲输出	流量计
短路保护	有
短路保护类型	脉冲
过载保护	有

测量/设定范围

测量范围

1.5...396 gph

0.03...6.6 gpm

显示范围

-475.5...475.5 gph

-7.925...7.925 gpm

分辨率

0.5 gph

0.01 gpm

开关点, SP

3.5...396.5 gph

0.06...6.6 gpm

复原点, rP

1.5...394 gph

0.03...6.57 gpm

测量值起点, ASP

0...318 gph

0...5.3 gpm

测量值终点, AEP

78...396 gph

1.3...6.6 gpm

步距

0.5 gph

0.01 gpm

流量监控

脉冲值	0.01...30 000 000 gal
脉冲长度 [s]	0,01...2

温度监控

测量范围 [°F]	-4...176
分辨率 [°F]	0.1
开关点, SP [°F]	-2.5...176
复原点, rP [°F]	-3.5...175
测量值起点 [°F]	-4...140.5
测量值终点 [°F]	31.5...176
设定步距 [°F]	0.5

精度/偏差

流量监控

精确度(在测量范围)	± (0,8 % MW + 0,5 % MEW)
重复精度	± 0,2% MEW

温度监控

精确度 [K]	± 2,5 (Q > 0,26 gpm)

反应时间

流量监控

反应时间 [s]	0.15; (dAP = 0, T19)
可编程的延迟时间dS, dr [s]	0...50
阻尼过程值dAP [s]	0...5

温度监控

响应时间T05 / T09 [s]	T09 = 20 (Q > 0,26 gpm)

软件/编程

参数设定	流量监控; 数量计; 预设容量计; 温度监控; 迟滞/窗口; 常开/常闭; 输出极性; 电流/电压/脉冲输出; 启动延迟; 显示可以关闭; 显示单位

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9

外形

Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis

SIO模式

有

必需的mater port type

模拟过程数据

二位输出过程数据

处理周期最小值 [ms]

支持的DeviceID

运行方式	DeviceID
default	570

工作条件

环境温度 [°F]	14...140
存储温度 [°F]	-13...176
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

DIN EN 60947-5-9

抗冲击

DIN EN 68000-2-27

20 g (11 ms)

抗震

DIN EN 60068-2-6

5 g (10...2000 Hz)

MTTF [年]

145

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	593.5
原材料	不锈钢(1.4404 / 316L); PBT-GF20; PC; FKM; TPE
材料(接液部件)	不锈钢(1.4404 / 316L); PEEK; FKM
系统接口	螺纹连接 1/2" NPT DN15

显示器/操作件

显示

显示单位	6 x LED, 绿色 (gpm, gph, gal, °F, 10³, 1000 x 10³)
开关状态	2 x LED, 黄色
测量值	字母数字显示, 4位数字
编程	字母数字显示, 4位数字

注释

MW = 测量值

MEW = Final value of the measuring range

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的

图表

压力损失

dP	压力损失
Q	体积流量
