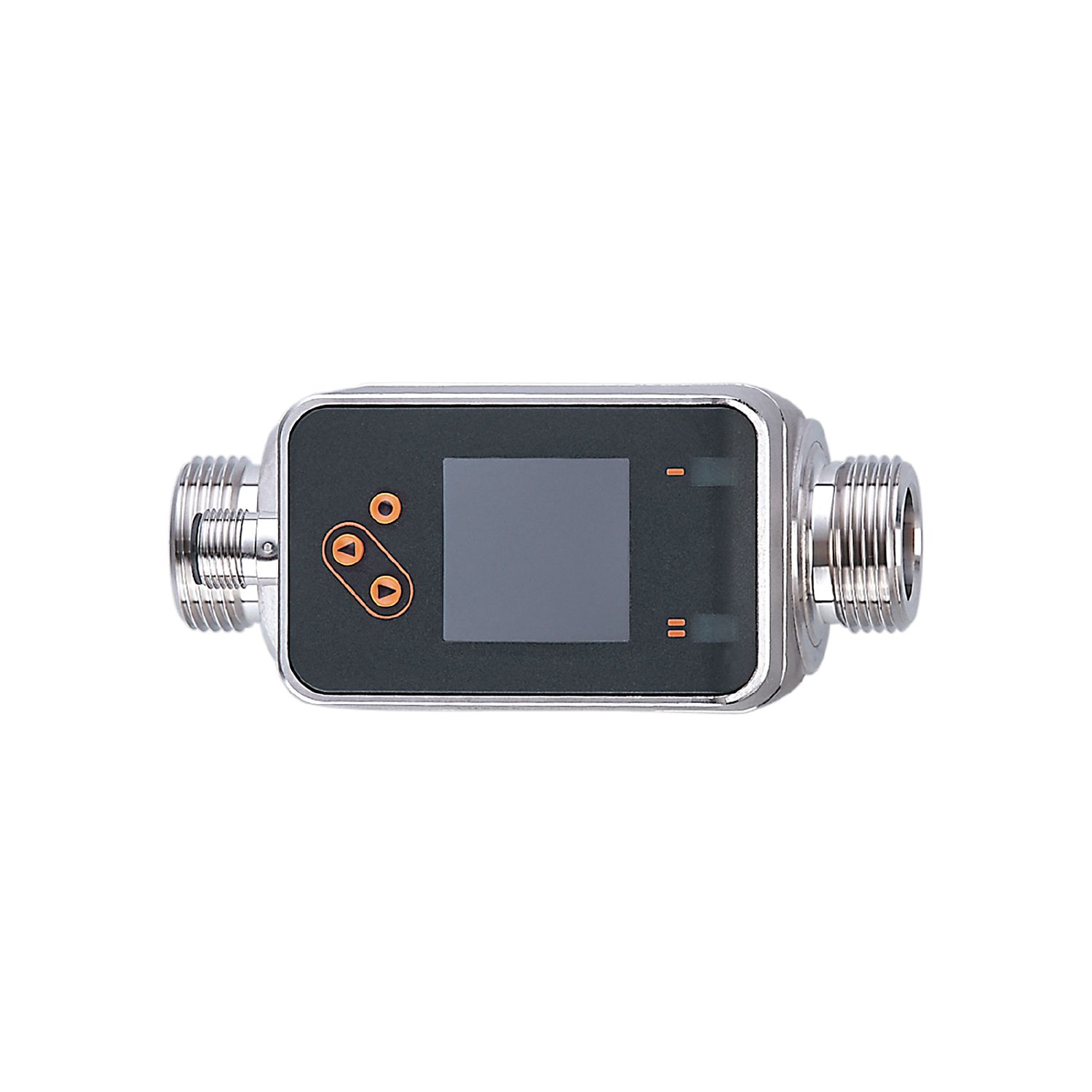

电磁流量计

Name: SM7120
Brand: ifm
SKU: SM7120
Price: 7944.00 CNY

SM7120

SMR34XGXFRKG/US-100

电磁流量计

SM7120

SMR34XGXFRKG/US-100

精确测量流量、消耗和介质温度
高灵敏度、高重复性和高测量动态性
带有开关输出、模拟输出和脉冲输出
清晰可见的彩色显示屏，包含红/绿颜色变化
无需一定的入口和出口管的长度

方便的按钮操作或通过IO-Link进行参数设置

产品特征

输入和输出总数

数字输出数量: 2; 模拟输出数量: 1

测量范围

0.1...75 l/min

0.006...4.5 m³/h

1.2...1190 gph

0.02...19.82 gpm

系统接口

G 3/4 DN20 扁平密封

应用

特殊的性能

镀金触点

介质

导电液体; 水; 水为基本的介质

介质说明

电导率: ≥ 20 µS/cm

粘性: < 70 mm²/s (40 °C)

介质温度 [°C]

-20...90

抗压强度 [bar]

电气数据

工作电压 [V]	18...30 DC; (按照SELV/PELV)
电流损耗 [mA]	< 80
防护等级	III
反相保护	有
开机延迟时间 [s]	5

总的输入/输出

输入和输出总数	数字输出数量: 2; 模拟输出数量: 1

输入

输入	计数器复位

输出

输出数量	2
输出信号	开关信号; 模拟信号; 脉冲信号; IO-Link; 频率信号; (可配置)
电气设计	PNP/NPN
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	100
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	500
脉冲输出	流量计
短路保护	有
短路保护类型	脉冲
过载保护	有

测量/设定范围

测量范围

0.1...75 l/min

0.006...4.5 m³/h

1.2...1190 gph

0.02...19.82 gpm

显示范围

-90...90 l/min

-5.4...5.4 m³/h

-1426.8...1426.8 gph

-23.78...23.78 gpm

分辨率

0.1 l/min

0.006 m³/h

0.6 gph

0.01 gpm

开关点, SP

0.5...75 l/min

0.03...4.5 m³/h

8.4...1189 gph

0.14...19.81 gpm

复原点, rP

0.1...74.6 l/min

0.006...4.48 m³/h

1.2...1183 gph

0.03...19.71 gpm

测量值起点, ASP

0...59.9 l/min

0...3.6 m³/h

0...950 gph

0...15.82 gpm

测量值终点, AEP

15.1...75 l/min

0.9...4.5 m³/h

240...1189 gph

3.99...19.81 gpm

较小流量cut-off, LFC

0.1...3.8 l/min

0.006...0.23 m³/h

1.8...59.4 gph

0.03...0.99 gpm

频率终点，FEP

15.1...75 l/min

0.9...4.5 m³/h

240...1189 gph

3.99...19.81 gpm

频率终点, FrP [Hz]

1...10000

流量监控

脉冲长度 [s]	0.003...2
脉冲值	0.01...99990000 I

温度监控

测量范围 [°C]	-20...90
显示范围 [°C]	-42...112
分辨率 [°C]	0.1
开关点, SP [°C]	-19.6...90
复原点, rP [°C]	-20...89.6
测量值起点 [°C]	-20...68
测量值终点 [°C]	2...90
设定步距 [°C]	0.1

精度/偏差

流量监控

精确度(在测量范围)	± (0,8 % MW + 0,2 % MEW)
重复精度	± 0,2 % MEW

温度监控

精确度 [K]	± 2,5 (Q > 5 % MEW)

反应时间

流量监控

启动延迟 [s]	0...50
反应时间 [s]	< 0.25; (dAP = 0, T09)
阻尼过程值dAP [s]	0...5

温度监控

反应时间 [s]	15; (Q > 10 % MEW, T09)

软件/编程

参数设定	迟滞/窗口; 常开/常闭; 输出极性; 频率输出; 电流输出/脉冲输出; 启动延迟; 显示可以关闭; 显示单位

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9

外形

Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis

SIO模式

有

必需的mater port type

模拟过程数据

二位输出过程数据

处理周期最小值 [ms]

支持的DeviceID

运行方式	DeviceID
default	955

工作条件

环境温度 [°C]	-20...60
存储温度 [°C]	-25...80
外壳防护等级	IP 65; IP 67

认证/测试

EMC电磁兼容

DIN EN 60947-5-9

CPA认证

型号	006MI
准确度等级	-
最大允许误差	± 1,0 % FS
Q (min)	0,006 m³/h
Q (t)	-
Q (max)	4,5 m³/h

抗冲击

DIN IEC 68-2-27

20 g (11 ms)

抗震

DIN IEC 68-2-6:

5 g (10...2000 Hz)

MTTF [年]

114

UL认证

UL认证编号	I014
文件数量UL	E174189

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	798
原材料	不锈钢 (1.4408/316); 不锈钢(1.4404 / 316L); PC; PBT+PC-GF30
材料(接液部件)	不锈钢(1.4404 / 316L); PEEK; 碳纤维PEEK; EPDM; Centellen
系统接口	G 3/4 DN20 扁平密封

显示器/操作件

显示

	彩色显示 1,44", 128 x 128 像素
	2 x LED, 黄色

注释

MW = 测量值

MEW = Final value of the measuring range

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的

图表

	压力损失 / 体积流量
