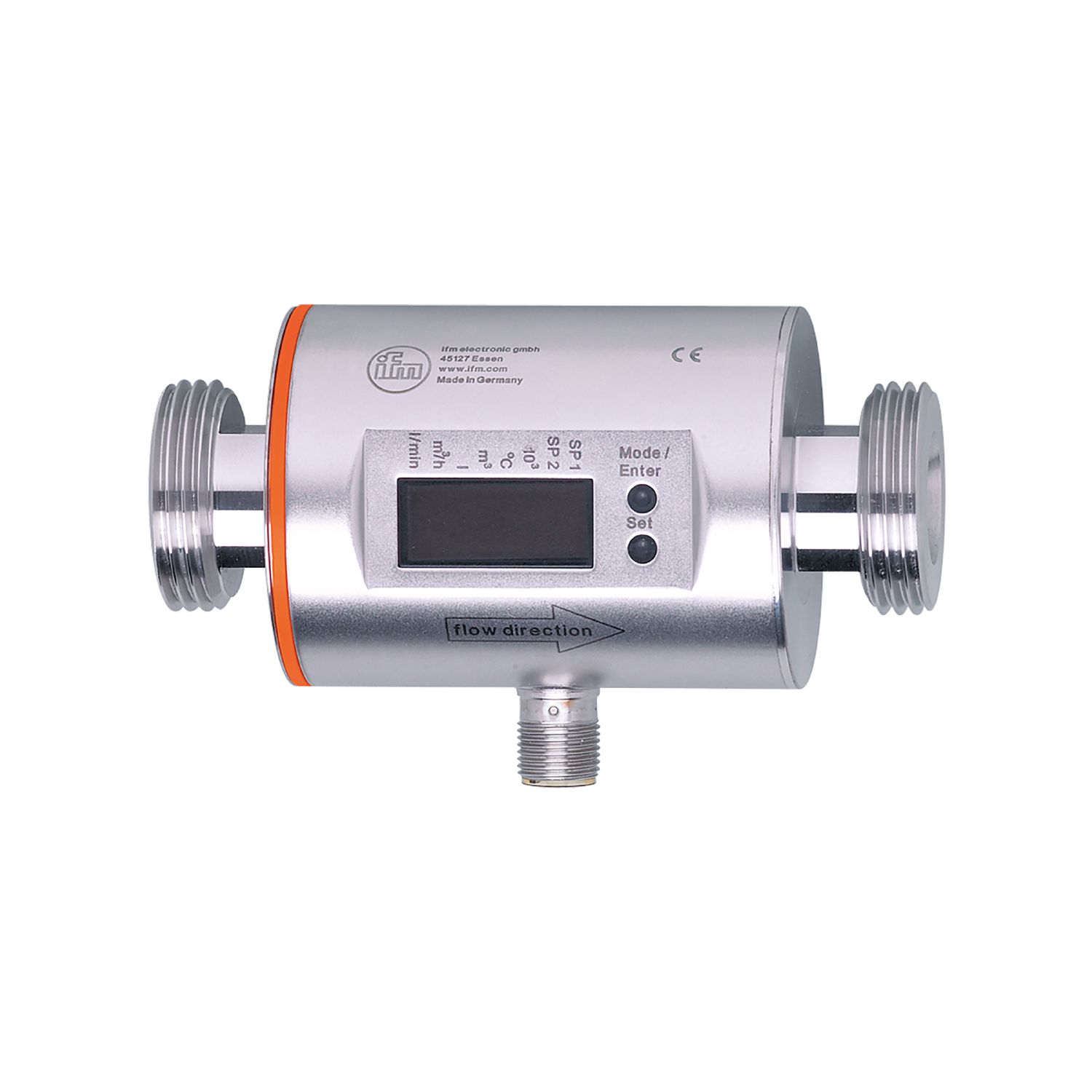

电磁流量计

Name: SM8004
Brand: ifm
SKU: SM8004
Price: 9679.00 CNY

SM8004

SMR11GGX50KG/US100

电磁流量计

SM8004

SMR11GGX50KG/US100

精确测量流量、消耗和介质温度
高灵敏度、高重复性和高测量动态性
两个准确的模拟输出
清晰可见的 4 位 LED 显示

产品特征

输入和输出总数

模拟输出数量: 2

测量范围

0.2...100 l/min

0.1...26.4 gpm

系统接口

螺纹连接 G 1 DN25 扁平密封

应用

特殊的性能

镀金触点

应用

用于工业应用

安装

通过适配器连接管道

介质

导电液体; 水; 水为基本的介质

介质说明

电导率: ≥ 20 µS/cm

粘性: < 70 mm²/s (40 °C)

介质温度 [°C]

-10...70

抗压强度 [bar]

抗压强度 [MPa]

1.6

允许工作压力的最大值（用于应用程序符合CRN标准） [bar]

11.2

电气数据

工作电压 [V]	20...30 DC; (按照SELV/PELV)
电流损耗 [mA]	120; (24 V)
防护等级	III
反相保护	有
开机延迟时间 [s]	5

总的输入/输出

输入和输出总数	模拟输出数量: 2

输出

输出数量	2
输出信号	模拟信号
模拟输出数量	2
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	500
过载保护	有

测量/设定范围

测量范围

0.2...100 l/min

0.1...26.4 gpm

显示范围

-120...120 l/min

-31.7...31.7 gpm

分辨率

0.1 l/min

0.05 gpm

测量值起点, ASP

0...80 l/min

0...21.1 gpm

测量值终点, AEP

20...100 l/min

5.3...26.4 gpm

步距

0.1 l/min

0.05 gpm

温度监控

测量范围 [°C]	-20...80
分辨率 [°C]	0.2
测量值起点 [°C]	-20...60
测量值终点 [°C]	0...80
设定步距 [°C]	0.2

精度/偏差

流量监控

精确度(在测量范围)	± (2 % MW + 0,5 % MEW)
重复精度	± 0,2% MEW

温度监控

精确度 [K]	± 2,5 (Q > 1 l/min)

反应时间

流量监控

反应时间 [s]	0.15; (dAP = 0, T19)
阻尼过程值dAP [s]	0...3

温度监控

响应时间T05 / T09 [s]	T09 = 20 (Q > 1 l/min)

工作条件

环境温度 [°C]	-10...60
存储温度 [°C]	-25...80
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

DIN EN 60947-5-9

500 V 抗压(V DC)

CPA认证

型号	009MI
准确度等级	-
最大允许误差	± 2,5 % FS
Q (min)	0,01 m³/h
Q (t)	-
Q (max)	6 m³/h

抗冲击

DIN IEC 68-2-27

20 g (11 ms)

抗震

DIN IEC 68-2-6

5 g (10...2000 Hz)

MTTF [年]

175

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	576.9
原材料	不锈钢(1.4404 / 316L); PBT-GF20; PC; FKM; TPE
材料(接液部件)	不锈钢(1.4404 / 316L); PEEK; FKM
系统接口	螺纹连接 G 1 DN25 扁平密封

显示器/操作件

显示

显示单位	6 x LED, 绿色 (l/min, m³/h, gpm, gph, °C, °F)
测量值	字母数字显示, 4位数字
编程	字母数字显示, 4位数字

显示单位

l/min; m³/h; gpm; gph; °C; °F

注释

MW = 测量值

MEW = Final value of the measuring range

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的

图表

压力损失

dP	压力损失
Q	体积流量
