电磁流量计

Name: SM9604
Brand: ifm
SKU: SM9604
Price: 10246.00 CNY

SM9604

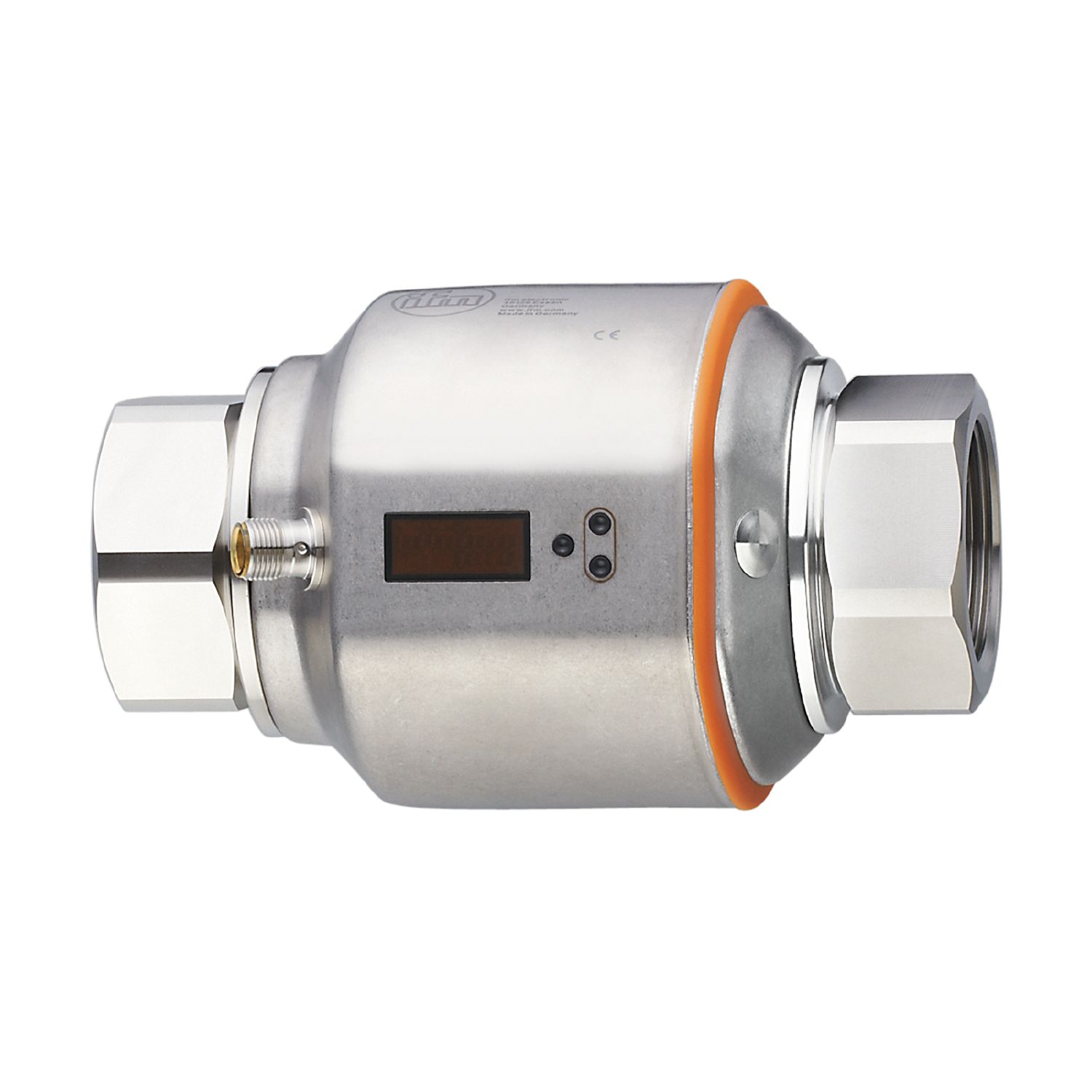

SMN32XGX50KG/US-100

电磁流量计

SM9604

SMN32XGX50KG/US-100

精确测量流量、消耗和介质温度
高灵敏度、高重复性和高测量动态性
两个准确的模拟输出
清晰可见的 4 位 LED 显示

产品特征

输入和输出总数

模拟输出数量: 2

测量范围

5...300 l/min

0.3...18 m³/h

80...4755 gph

1.3...79.3 gpm

系统接口

螺纹连接 1 1/2" NPT DN40

应用

特殊的性能

镀金触点

应用

空管监控; 用于工业应用

介质

导电液体; 水; 水为基本的介质

介质说明

电导率: ≥ 20 µS/cm

粘性: < 70 mm²/s (40 °C)

介质温度

-10...90 °C

14...194 °F

抗压强度 [bar]

抗压强度 [MPa]

1.6

抗压强度 [psi]

232

允许工作压力的最大值（用于应用程序符合CRN标准） [bar]

电气数据

工作电压 [V]	18...32 DC; (按照SELV/PELV)
电流损耗 [mA]	< 150
防护等级	III
反相保护	有
开机延迟时间 [s]	5

总的输入/输出

输入和输出总数	模拟输出数量: 2

输出

输出数量	2
输出信号	模拟信号
模拟输出数量	2
模拟电流输出 [mA]	4...20; (≤ 22 mA)
负载最大值 [Ω]	500

测量/设定范围

测量范围

5...300 l/min

0.3...18 m³/h

80...4755 gph

1.3...79.3 gpm

显示范围

-360...360 l/min

-21.6...21.6 m³/h

-5705...5705 gph

-95.1...95.1 gpm

分辨率

0.5 l/min

0.02 m³/h

5 gph

0.1 gpm

测量值起点, ASP

0...240 l/min

0...14.4 m³/h

0...3800 gph

0...63.4 gpm

测量值终点, AEP

60...300 l/min

3.6...18 m³/h

955...4755 gph

15.9...79.3 gpm

较小流量cut-off, LFC

< 15 l/min

< 0.9 m³/h

< 240 gph

< 4 gpm

步距

0.5 l/min

0.02 m³/h

5 gph

0.1 gpm

测量动态性

1:60

温度监控

测量范围

-20...80 °C

-4...176 °F

显示范围

-40...100 °C

-40...212 °F

分辨率

0.2 °C

0.5 °F

测量值起点

-20...60 °C

-4...140 °F

测量值终点

0...80 °C

32...176 °F

设定步距

0.2 °C

0.5 °F

精度/偏差

流量监控

精确度(在测量范围)	± (0,8 % MW + 0,5 % MEW)
重复精度	± 0,2% MEW

温度监控

温度变化率	± 0,0333 °C / K; ± 0,0599 °F / K
精确度 [K]	± 1 (25 °C; Q > 15 l/min) / ± 1 (77 °F; Q > 4 gpm)

反应时间

流量监控

反应时间 [s]	0.35; (dAP = 0)
阻尼过程值dAP [s]	0...5

温度监控

响应时间T05 / T09 [s]	T09 = 3 (Q > 15 l/min) / T09 = 3 (Q > 4 gpm)

软件/编程

参数设定	显示可以关闭; 显示单位; 空管监控

工作条件

环境温度

-10...60 °C

14...140 °F

存储温度

-25...80 °C

-13...176 °F

外壳防护等级

IP 65; IP 67

认证/测试

EMC电磁兼容

DIN EN 60947-5-9
DIN EN 61000-6-2

CPA认证

型号	003MI
准确度等级	-
最大允许误差	± 1,5 % FS
Q (min)	0,3 m³/h
Q (t)	-
Q (max)	18 m³/h
介质温度	-10...70 °C
介质温度	14...158 °F

抗冲击

DIN EN 60068-2-27

20 g (11 ms)

抗震

DIN EN 60068-2-6

5 g (10...2000 Hz)

MTTF [年]

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	2745
原材料	不锈钢(1.4404 / 316L); 不锈钢(1.4571/316Ti ); PEI; FKM; PBT-GF20; TPE-U
材料(接液部件)	不锈钢(1.4404 / 316L); 不锈钢(1.4571/316Ti ); PEEK; FKM
系统接口	螺纹连接 1 1/2" NPT DN40

显示器/操作件

显示

显示单位	6 x LED, 绿色 (l/min, m³/h, gpm, gph, °C, °F)
功能显示	1 x LED, 黄色 (10³)
测量值	字母数字显示, 4位数字
编程	字母数字显示, 4位数字

显示单位

l/min; m³/h; gpm; gph; °C; °F

附件

供货范围

标签

注释

MW = 测量值

MEW = Final value of the measuring range

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的

图表

压力损失

dP	压力损失
Q	体积流量
