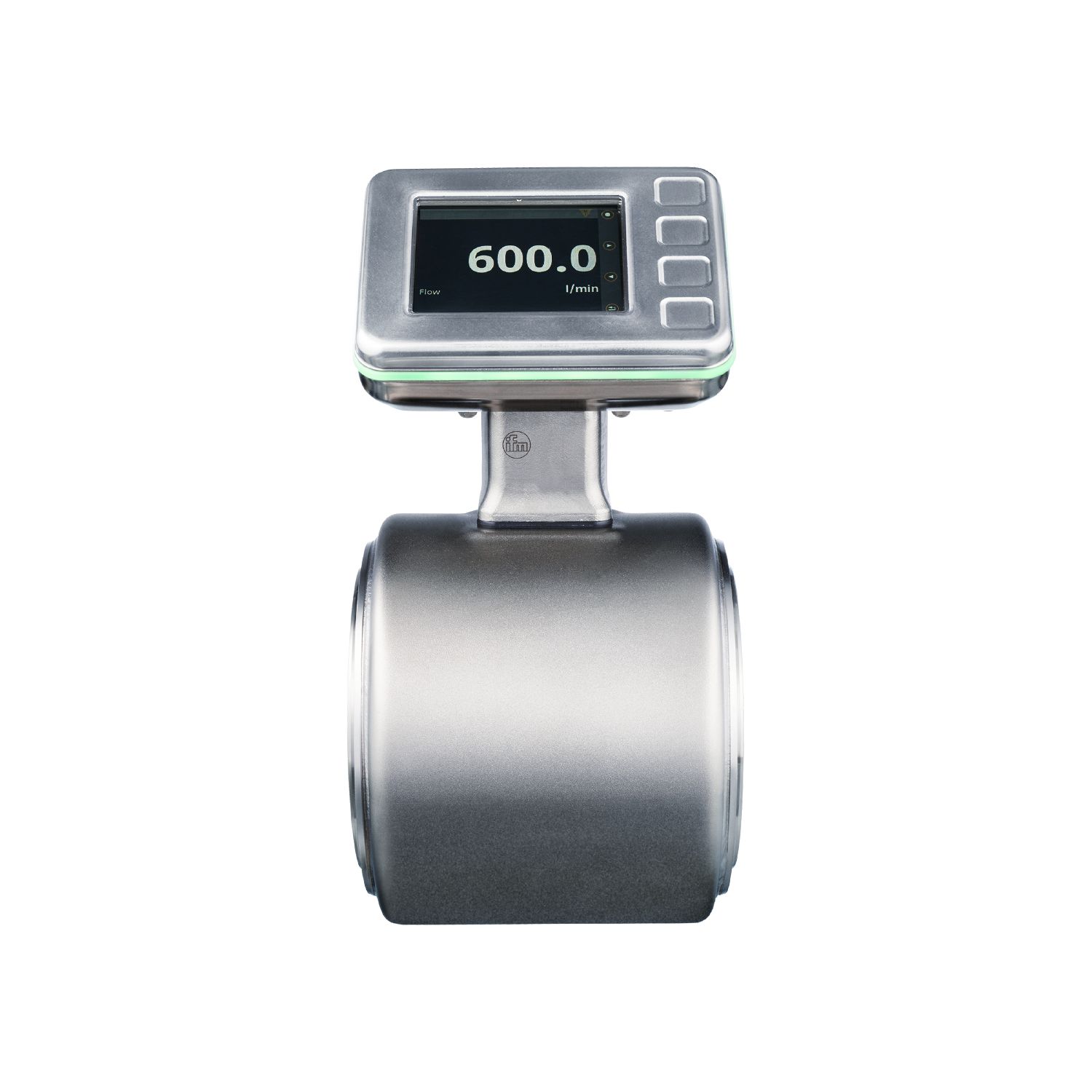

电磁流量计

SMF521

SMG65KGFFRKG/USD

电磁流量计

SMF521

SMG65KGFFRKG/USD

用于食品饮料行业的电磁感应式流量计（SMF系列）
测量变量：瞬时流量、累积流量、温度、电导率和流体检测
得益于基于App的菜单、向导式安装和卫生按钮，设置简单
通过M12连接将电源电压和输出信号结合在一起，减少布线
外壳设计提高了抗冲击和抗振动性能

配置您的解决方案

产品特征

测量范围

20...2000 l/min

1200...120000 l/h

5.28...528.4 gpm

0.33...32.8 ft/s

标称直径

DN65 (2 1/2“)

系统接口

ifm特定的设备法兰

应用

特殊的性能

镀金触点

应用

食品饮料业

介质

导电液体; 水; 水为基本的介质

介质说明

啤酒、牛奶、果汁、软饮料、番茄酱、酸奶、酸奶油、冰淇淋等食品

电导率: ≥ 5 µS/cm

介质温度 [°C]

-20...150

介质温度 [°F]

-4...302

爆破压力最小值

543.75 psi

3.75 MPa

抗压强度

362.5 psi

2.5 MPa

电气数据

工作电压 [V]	18...32 DC
电流损耗 [mA]	250; (24V)
防护等级	III
反相保护	有
开机延迟时间 [s]	< 5
测量原理	磁感应式

总的输入/输出

输入和输出总数	2

输入

OUT2

外部累加器重置

输出

输出数量

输出信号

OUT1	脉冲信号; 累计流量开关量信号; 诊断信号; IO-Link
OUT2	模拟信号; 脉冲信号; 累计流量开关量信号; 诊断信号

电气设计

PNP/NPN

脉冲输出

流量计

短路保护

有

短路保护类型

脉冲

过载保护

有

数字

数字输出数量	2
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	0...10000

模拟

模拟输出数量	1
模拟电流输出 [mA]	4...20; (skalierbar)
负载最大值 [Ω]	500
模拟量输出分辨率	0.38 µA

测量/设定范围

测量范围

20...2000 l/min

1200...120000 l/h

5.28...528.4 gpm

0.33...32.8 ft/s

显示范围

-2400...2400 l/min

-144000...144000 l/h

-634.01...634.01 gpm

-39.4...39.4 ft/s

分辨率

0.1 l/min

100 l/h

0.01 gpm

0.01 ft/s

注释出厂设定

0…132,10 gpm

测量值起点, ASP

0...1600 l/min

0...96000 l/h

0...422.72 gpm

0...26.24 ft/s

测量值终点, AEP

400...2000 l/min

24000...120000 l/h

105.68...528.4 gpm

6.56...32.8 ft/s

较小流量cut-off, LFC

0...1600 l/min

0...96000 l/h

0...422.72 gpm

0...26.24 ft/s

脉冲长度 [s]

0.002...2

脉冲值

0.001...99990000 I

温度监控

测量范围 [°C]	-20...150
测量范围 [°F]	-4...302
显示范围 [°C]	-20...150
显示范围 [°F]	-4...302
分辨率 [°C]	0.01
分辨率 [°F]	0.1
测量值起点 [°C]	-20...116
测量值起点 [°F]	-4...240.8
测量值终点 [°C]	14...150
测量值终点 [°F]	57.2...302

电导率监测

测量范围 [µS/cm]	100...100000
显示范围 [µS/cm]	0...100000
分辨率 [µS/cm]	1
测量值起点 [µS/cm]	0...80000
测量值终点 [µS/cm]	20000...100000

精度/偏差

volumetric flow monitoring

精确度(在测量范围)

带可选的出厂校准（2025年起可用）	± (0,2 % MW + 2 mm/s)
标准	± (0,5 % MW + 1,5 mm/s)

重复精度

0,1% MW

温度监控

精确度 [K]	± 1
重复精度 [K]	± 0,5

电导率监测

精确度(在测量范围)

在100...20000 µS/cm范围内	±10% MW
在 20000...100000 µS/cm范围内	±20% MW

重复精度

± 5% MW

反应时间

volumetric flow monitoring

反应时间 [s]	< 0.3
阻尼过程值dAP [s]	0...5

温度监控

反应时间 [s]	< 3; (流速: ≥ 0,5m/s)

电导率监测

反应时间 [s]	< 2

软件/编程

诊断功能	流量方向检测; 液体检测

接口

通信接口

IO-Link

传递类型

COM3 (230,4 kBaud)

IO-Link revision

1.1.3

SDCI标准

IEC 61131-9

外形

Function class	名称
0x4000	Identification and Diagnosis
0x001B	Measuring and Switching Sensor, floating point, 4 channel

SIO模式

有

必需的mater port type

模拟过程数据

二位输出过程数据

处理周期最小值 [ms]

1.9

IO-Link过程数据（周期性）

功能	位长
累加器	32
流量	32
温度	32
电导率	32
状态	4
二进制开关信息	8

IO-Link功能（非周期性）

流量方向检测; 累加器; Speicher; 运行小时数计数器; 内部温度; 模拟功能

工作条件

环境温度 [°C]	-20...65
环境温度 [°F]	-4...149
存储温度 [°C]	-20...80
存储温度 [°F]	-4...176
外壳防护等级	IP 67; IP 69

认证/测试

EMC电磁兼容

DIN 61326-1

抗冲击

DIN IEC 68-2-27

20 g (18ms)

抗震

DIN IEC 68-2-6

5 g (10...2000Hz)

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	7000
入口管长度	5 x DN
出口管长度	2 x DN
原材料	外壳: 不锈钢(1.4404 / 316L); 法兰: 不锈钢(1.4301/304); 电子固定装置: 不锈钢(1.4301/304); 电子: 不锈钢(1.4404 / 316L); 显示: PPSU; 显示-密封圈: FKM; LED环(四周可见): PP
材料(接液部件)	测量距离: PFA; 电极: 不锈钢(1.4435 / 316L)
标称直径	DN65 (2 1/2“)
系统接口	ifm特定的设备法兰
接液部件的表面特性Ra/Rz	≤ 0.4 μm

显示器/操作件

显示

过程值	全图形TFT显示器, multi-colour 3,5" 128 x 128 Pixel
	显示器布局: 4
	显示器旋转: 4 x 90°
操作状态	LED环(四周可见), 三色

出厂设定

gpm; °F; μS/cm

显示单位

l/min; l/h; hl/min; hl/h; m³/min; m³/h; m/s; gpm; gph; bbl/min; bbl/h; ft/s; °C; °F; μS/cm; S/m; ms/cm

语言

德语; 英语; 西班牙语; 法语; 意大利语; 日语; 韩语; 葡萄牙语; 中文

元件

电容式按钮

注释

MW = 测量值

MEW = Final value of the measuring range

仅两路输出之一有脉冲量和累加值信号

参考条件 : 水 , 15...35 °C, 入口管长度: 10 x DN, 出口管长度: 5 x DN

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的
