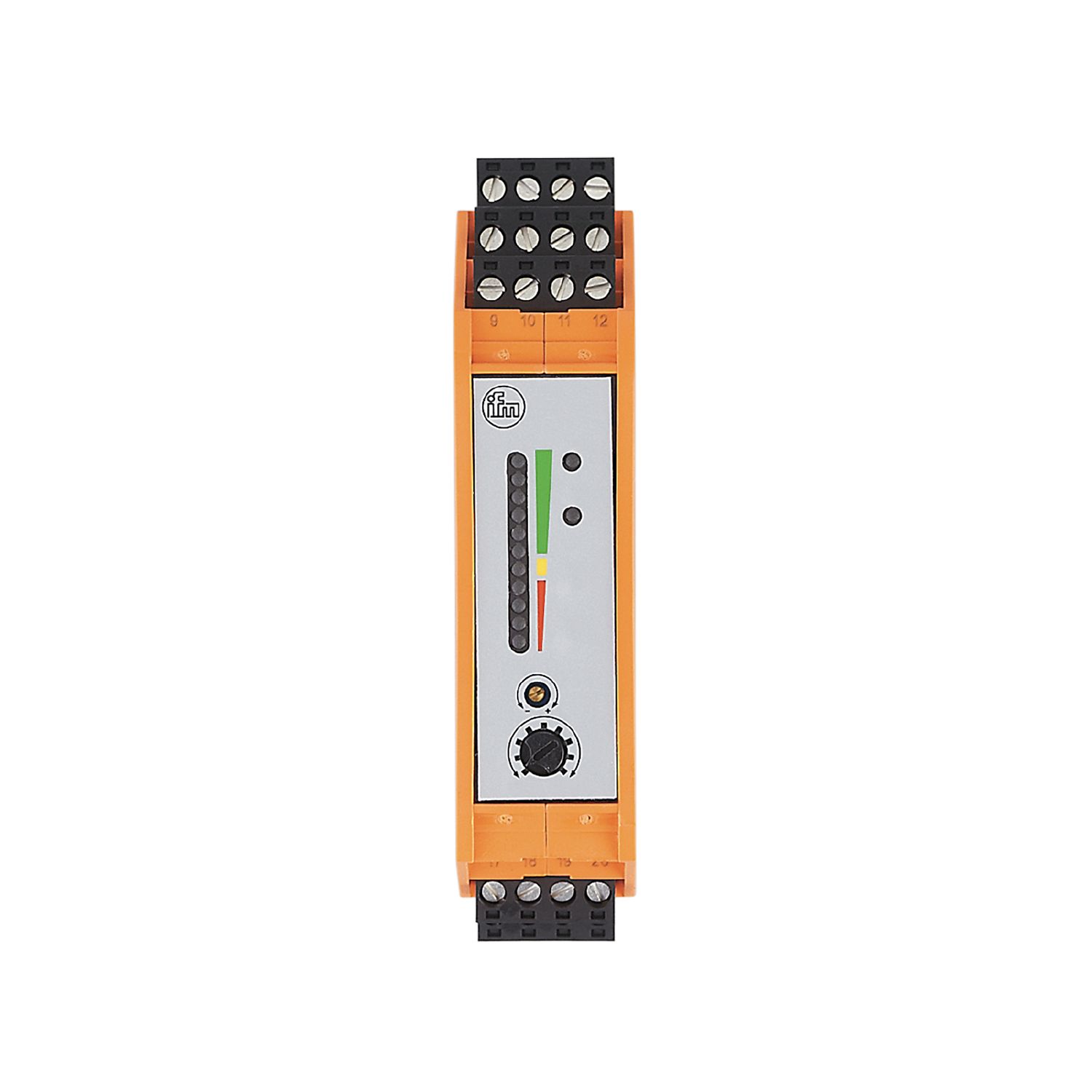

流量传感器的控制显示器
SR0150
VS3000/24VDC
流量传感器的控制显示器
SR0150
VS3000/24VDC
- 用于连接流量传感器
- 集成的流量、温度和线缆监控
- 可调开关输出，用于监控流量和温度
- 清晰可见的多色 LED 柱状图显示
- 通过电位自由继电器触点的信号输出
应用
| 应用 | 流量监控; 温度监控; 断线监控 |
|---|
电气数据
| 工作电压公差 [%] | -20...10 |
|---|---|
| 工作电压 [V] | 24 DC |
| 电流损耗 [mA] | 90 |
| 防护等级 | III |
| 反相保护 | 否 |
| 开机延迟时间 [s] | 10...80; (可设定(固定电阻器接线端22-23)) |
| 频道数 | 1 |
输出
| 出现故障时的性能 | 过低压时所有的继电器断开; LED "LOW VOLTAGE/WIRE BREAK-RELAY"灯闪烁 |
|---|---|
| 电气设计 | 继电器 |
| 继电器接口容量 | 4 A (250 V AC / 30 V DC) |
| 开关功能流量监控 | 当有流量和开机延迟时间期间，继电器闭合。 |
| 开关功能温度监控 | 温度超标时继电器闭合 |
| 开关功能断线监控 | 断线或短路时继电器断开 |
| 短路保护 | 否 |
| 过载保护 | 否 |
反应时间
| 反应时间 [s] | < 3 |
|---|
软件/编程
| 开关点调整 | 电位计 |
|---|---|
| 选择液体/气体 | 导线桥; 供货中： 监控液体介质。; 用于气体介质的监控: 连接接线端子23 / 24。 |
| 开关点设定 | 电位计 |
| 温度范围 [°C] | 0...80 |
| 已设定开关点的重复精度 [K] | 4 |
工作条件
| 环境温度 [°C] | -20...60 | |
|---|---|---|
| 注意环境温度 |
|
|
| 外壳防护等级 | IP 20 |
认证/测试
| MTTF [年] | 263 |
|---|
机械技术数据
| 重量 [g] | 237.5 |
|---|---|
| 外壳 | 用于DIN轨道安装的外壳 |
| 尺寸 [mm] | 100 x 25 x 103.5 |
| 原材料 | PBT |
显示器/操作件
| 显示 |
|
|---|
电气连接
| 要求的保护 | 请根据IEC60127-2第一页中的指导标准，使用小型保险丝; ≤ 5 A; 快速行动 |
|---|
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接口 | 公母接头: |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — SR0150-01 — 13.04.2023 —
SR0150 –
VS3000/24VDC
- 1
- 电位计(开关点流量)
- 2
- 电位计(开关点温度)
电气连接
公母接头:
接口
- 1 =
- 流量监控
- 2 =
- 断线监控
- 3 =
- 温度监控
- 4 =
- 设置开机延迟时间 的外部电阻
- 5 =
- 链接到监控气体介质,
- 注释
- 请根据IEC60127-2第一页中的指导标准，使用小型保险丝 ≤ 5 A 快速行动
- 芯线颜色 :
- BN =
- 棕色
- BU =
- 蓝色
- BK =
- 黑色
- WH =
- 白色
- GY =
- 灰色
