- SU9004

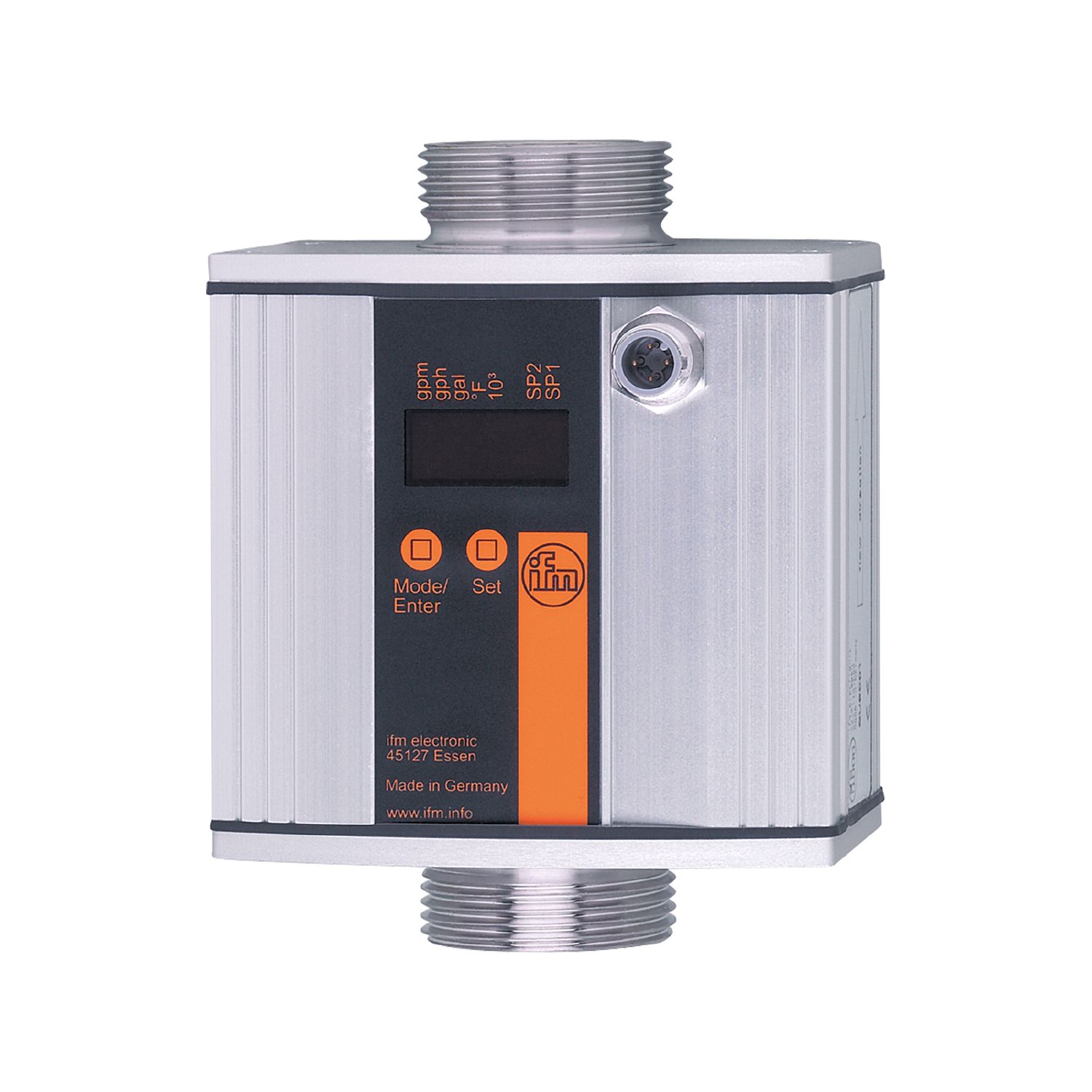

超声波流量传感器
SU9004
SUR54HGB50KG/W/US-100-IPF
超声波流量传感器
SU9004
SUR54HGB50KG/W/US-100-IPF
- 可靠检测流量和介质温度
- 适用于水、油和乙二醇溶液
- 用于管道安装
- 有两个可调节的模拟输出
- 清晰可见的 4 位 LED 显示
产品特征
输入和输出总数 | 模拟输出数量: 2 | ||
---|---|---|---|
测量范围 |
|
||
系统接口 | 螺纹连接 G 1 1/4 扁平密封 |
应用
特殊的性能 | 镀金触点 | ||
---|---|---|---|
应用 | 用于工业应用 | ||
安装 | 通过适配器连接管道 | ||
介质 | 水; 乙二醇溶液; 冷却润滑剂; 油 | ||
介质说明 |
|
||
介质温度 [°C] | -10...80 | ||
抗压强度 |
|
电气数据
工作电压 [V] | 19...30 DC; (按照SELV/PELV) |
---|---|
电流损耗 [mA] | 100 |
绝缘电阻最小值 [MΩ] | 100; (500 V DC) |
防护等级 | III |
反相保护 | 有 |
开机延迟时间 [s] | 10 |
总的输入/输出
输入和输出总数 | 模拟输出数量: 2 |
---|
输出
输出数量 | 2 |
---|---|
输出信号 | 模拟信号 |
模拟输出数量 | 2 |
模拟电流输出 [mA] | 4...20; (可调整量程) |
负载最大值 [Ω] | 500 |
短路保护 | 有 |
短路保护类型 | 脉冲 |
过载保护 | 有 |
测量/设定范围
测量范围 |
|
||
---|---|---|---|
显示范围 |
|
||
分辨率 |
|
||
测量值起点, ASP |
|
||
测量值终点, AEP |
|
||
流量最大值 [l/min] | 220 | ||
步距 |
|
测量范围 [°C] | -10...80 |
---|---|
分辨率 [°C] | 0.2 |
测量值起点 [°C] | -10...62 |
测量值终点 [°C] | 8...80 |
设定步距 [°C] | 0.2 |
精度/偏差
精确度(在测量范围) | 水: < ± (3 % MW + 0,2 % MEW); 乙二醇 (35 %), 油 (粘性68 mm²/s,当温度40°C时): < ± (8 % MW + 0,5 % MEW) |
---|---|
重复精度 | 1 l/min; 60 l/h; 0,05 gpm; 3 gph |
精确度 [K] | ± 3 (Q > 20 l/min) |
---|
反应时间
反应时间 [s] | 0.25; (dAP = 0) |
---|---|
阻尼过程值dAP [s] | 0...1 |
响应时间T05 / T09 [s] | T09 = 30 (Q > 20 l/min); (水) |
---|
工作条件
环境温度 [°C] | -10...60 |
---|---|
存储温度 [°C] | -25...80 |
外壳防护等级 | IP 67 |
认证/测试
EMC电磁兼容 |
|
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
CPA认证 |
|
||||||||||||
抗冲击 |
|
||||||||||||
抗震 |
|
||||||||||||
MTTF [年] | 203 | ||||||||||||
承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 |
机械技术数据
重量 [g] | 1883 |
---|---|
原材料 | 外壳: AlMgSi0.5 已铝阳极氧化处理; 密封圈: FKM; PA 6.6; 保护膜: PA |
材料(接液部件) | 不锈钢(1.4404 / 316L); FKM; PPS; Centellen 200 |
系统接口 | 螺纹连接 G 1 1/4 扁平密封 |
显示器/操作件
显示 |
|
||||||
---|---|---|---|---|---|---|---|
显示单位 | l/min; m³/h; gpm; gph; °C; °F |
附件
供货范围 |
|
||
---|---|---|---|
附件(可选) |
|
注释
注释 |
|
|||
---|---|---|---|---|
包装单位 | 1 件 |
电气连接
接口 | 接插件: 1 x M12; 译码: A; 成型体: 黄铜, optalloy镀层; 触头: 镀金的 |
---|
图表
压力损失
|
|
---|
