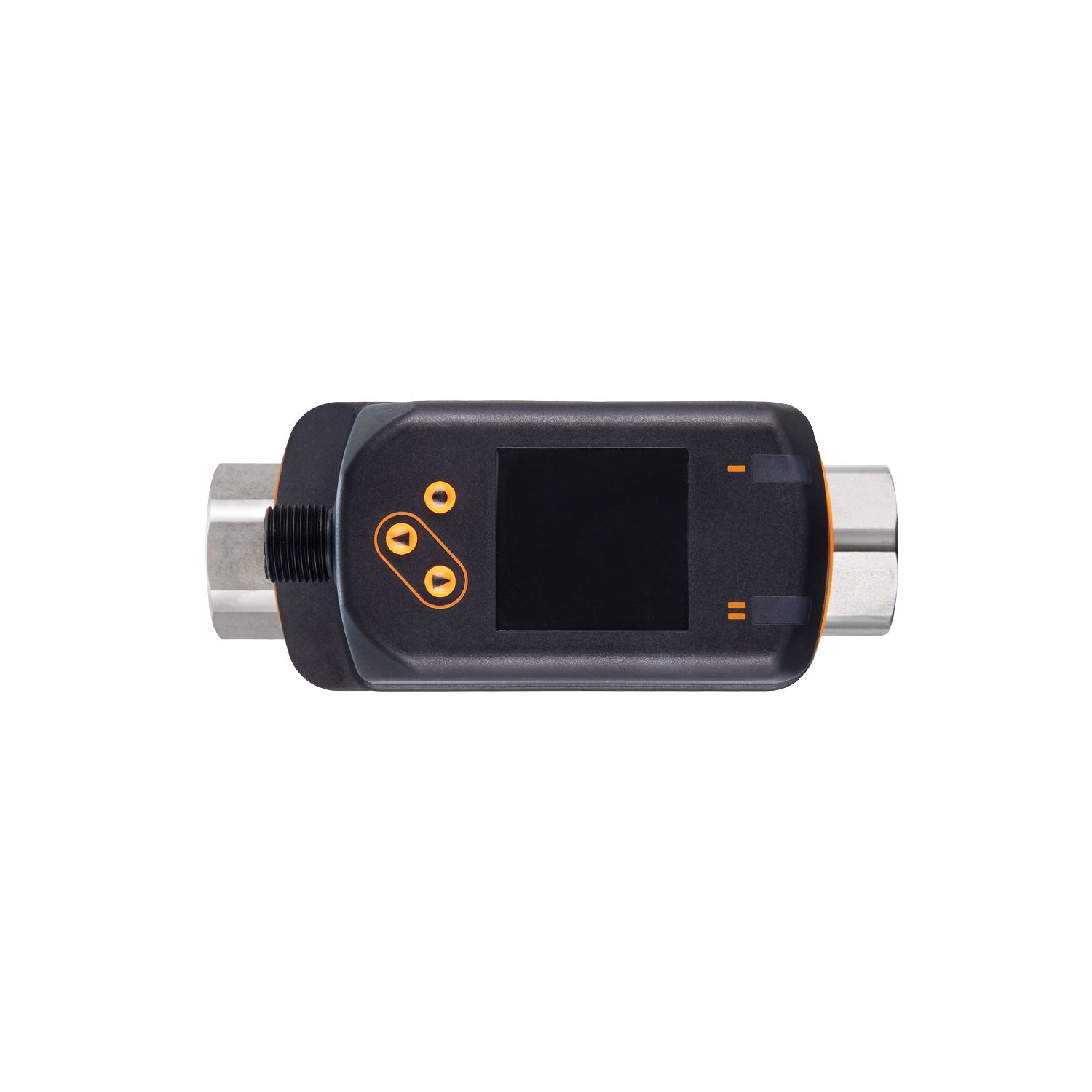

带用户友好显示屏的涡街(Vortex)流量传感器

Name: SV4610
Brand: ifm
SKU: SV4610
Price: 4216.00 CNY

SV4610

SVN12XXXIRKG/US-100

带用户友好显示屏的涡街(Vortex)流量传感器

SV4610

SVN12XXXIRKG/US-100

可靠检测流量和介质温度
带有开关输出或频率输出，以及 IO-Link
显示屏可进行旋转，方便进行最佳的排列
清晰可见的彩色显示屏，包含红/绿颜色变化
适用于水、去离子水和冷却水

方便的按钮操作或通过IO-Link进行参数设置

产品特征

输入和输出总数

数字输出数量: 2

测量范围

16...317 gph

0.26...5.28 gpm

系统接口

螺纹连接 1/2" NPT DN8

应用

特殊的性能

镀金触点

应用

用于工业应用

介质

水; 乙二醇溶液; 冷却润滑剂

介质温度 [°F]

14...194

抗压强度 [bar]

抗压强度 [psi]

174

注意抗压强度

至40 °C

允许工作压力的最大值（用于应用程序符合CRN标准） [bar]

3.9

电气数据

工作电压 [V]	18...30 DC
电流损耗 [mA]	< 30
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
开机延迟时间 [s]	< 3

总的输入/输出

输入和输出总数	数字输出数量: 2

输出

输出数量	2
输出信号	开关信号; 频率信号; IO-Link; (可配置)
电气设计	PNP/NPN
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	100
短路保护	有
过载保护	有

测量/设定范围

测量范围

16...317 gph

0.26...5.28 gpm

显示范围

0...380 gph

0...6.34 gpm

分辨率

1 gph

0.02 gpm

开关点, SP

19...317 gph

0.32...5.28 gpm

复原点, rP

16...314 gph

0.26...5.24 gpm

频率终点，FEP

63...317 gph

1.06...5.28 gpm

步距

1 gph

0.02 gpm

频率终点, FrP [Hz]

100...1000

测量动态性

1:20

温度监控

测量范围 [°F]	14...194
显示范围 [°F]	-22...230
分辨率 [°F]	1
开关点, SP [°F]	16...194
复原点, rP [°F]	14...192
设定步距 [°F]	1
频率起点，FSP [°F]	14...158
频率终点，FEP [°F]	50...194
频率终点, FrP [Hz]	100...1000

精度/偏差

流量监控

精确度(在测量范围)	± 2 % MEW; (水)
重复精度	± 0,5 % MEW

温度监控

精确度 [K]	± 1

反应时间

流量监控

反应时间 [s]	1; (dAP = 0)
阻尼过程值dAP [s]	0...5

温度监控

响应时间T05 / T09 [s]	T09 = 6

软件/编程

参数设定	迟滞/窗口; 常开/常闭; 输出极性; 频率输出; ON延迟、关断延时; 阻尼; 显示单位

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9

外形

Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis

SIO模式

有

必需的mater port type

模拟过程数据

二位输出过程数据

处理周期最小值 [ms]

支持的DeviceID

运行方式	DeviceID
default	486

工作条件

环境温度 [°F]

32...140

注意环境温度

介质温度< 176 °F

介质温度< 194 °F: 32...122 °F

存储温度 [°F]

-4...176

外壳防护等级

IP 65; IP 67

认证/测试

EMC电磁兼容

DIN EN 61000-6-2
DIN EN 61000-6-3

抗冲击

DIN EN 60068-2-27

5 g (11 ms)

抗震

DIN EN 60068-2-6	带水 / 10...50 Hz 1 mm
	带水 / 50...2000 Hz 2 g

MTTF [年]

342

UL认证

UL认证编号

I001

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	481.5
原材料	不锈钢(1.4404 / 316L); PC; PBT+PC-GF30; PPS; TPE-U
材料(接液部件)	不锈钢(1.4404 / 316L); ETFE; PA 6T; PPS; FKM
拧紧扭矩 [Nm]	30
系统接口	螺纹连接 1/2" NPT DN8

注释

MW = 测量值

MEW = Final value of the measuring range

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的

图表

压力损失

dP	压力损失
Q	体积流量

耐压[bar)
