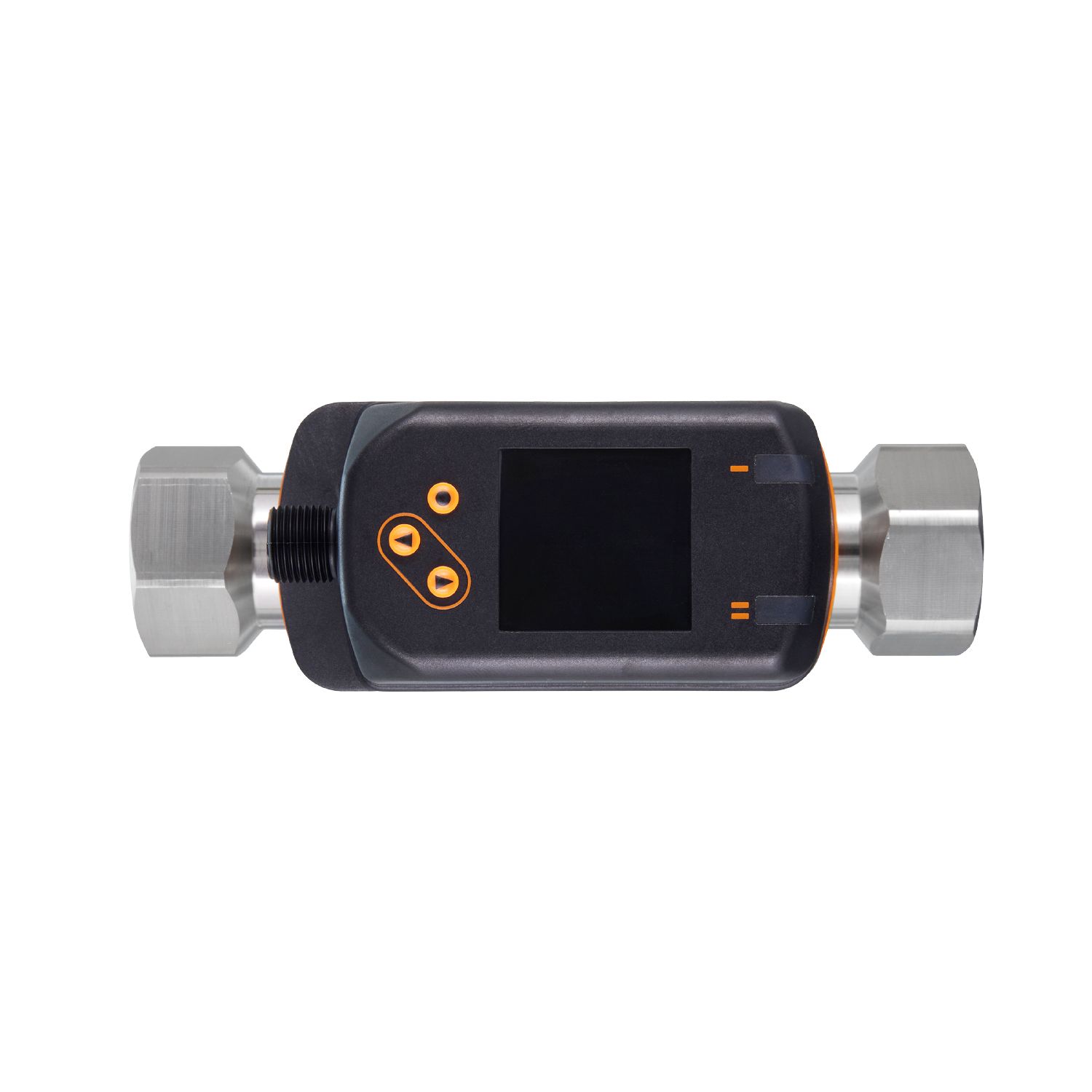

带用户友好显示屏的涡街(Vortex)流量传感器

Name: SV7614
Brand: ifm
SKU: SV7614
Price: 4678.00 CNY

SV7614

SVN34XXX50KG/US-100

带用户友好显示屏的涡街(Vortex)流量传感器

SV7614

SVN34XXX50KG/US-100

可靠检测流量和介质温度
精准的线性模拟输出
显示屏可进行旋转，方便进行最佳的排列
清晰可见的彩色显示屏，包含红/绿颜色变化
适用于水、去离子水和冷却水

产品特征

输入和输出总数

模拟输出数量: 2

测量范围

80...1585 gph

1.3...26.4 gpm

系统接口

螺纹连接 3/4" NPT DN20

应用

特殊的性能

镀金触点

应用

用于工业应用

介质

水; 乙二醇溶液; 冷却润滑剂

介质温度 [°F]

14...194

抗压强度 [bar]

抗压强度 [psi]

174

注意抗压强度

至40 °C

允许工作压力的最大值（用于应用程序符合CRN标准） [bar]

4.3

电气数据

工作电压 [V]	18...30 DC
电流损耗 [mA]	< 30
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
开机延迟时间 [s]	< 3

总的输入/输出

输入和输出总数	模拟输出数量: 2

输出

输出数量	2
输出信号	模拟信号
模拟输出数量	2
模拟电流输出 [mA]	4...20
负载最大值 [Ω]	500
短路保护	有
过载保护	有

测量/设定范围

测量范围

80...1585 gph

1.3...26.4 gpm

显示范围

0...1900 gph

0...31.7 gpm

分辨率

5 gph

0.1 gpm

测量值起点, ASP

0...1270 gph

0...21.1 gpm

测量值终点, AEP

315...1585 gph

5.3...26.4 gpm

步距

5 gph

0.1 gpm

测量动态性

1:20

温度监控

测量范围 [°F]	14...194
显示范围 [°F]	-22...230
分辨率 [°F]	1
测量值起点 [°F]	14...158
测量值终点 [°F]	50...194
设定步距 [°F]	1

精度/偏差

流量监控

精确度(在测量范围)	± 2 % MEW; (水)
重复精度	± 0,5 % MEW

温度监控

精确度 [K]	± 1

反应时间

流量监控

反应时间 [s]	1; (dAP = 0)
阻尼过程值dAP [s]	0...5

温度监控

响应时间T05 / T09 [s]	T09 = 6

软件/编程

参数设定	用于模拟量输出的阻尼 (dAA); 显示单位

工作条件

环境温度 [°F]

32...140

注意环境温度

介质温度< 176 °F

介质温度< 194 °F: 32...122 °F

存储温度 [°F]

-4...176

外壳防护等级

IP 65; IP 67

认证/测试

EMC电磁兼容

DIN EN 61000-6-2
DIN EN 61000-6-3

抗冲击

DIN EN 60068-2-27

5 g (11 ms)

抗震

DIN EN 60068-2-6	带水 / 10...50 Hz 1 mm
	带水 / 50...2000 Hz 2 g

MTTF [年]

342

UL认证

UL认证编号

I002

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	514.5
原材料	不锈钢(1.4404 / 316L); PC; PBT+PC-GF30; PPS; TPE-U
材料(接液部件)	不锈钢(1.4404 / 316L); ETFE; PA 6T; PPS; FKM
拧紧扭矩 [Nm]	30
系统接口	螺纹连接 3/4" NPT DN20

注释

MW = 测量值

MEW = Final value of the measuring range

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的

图表

压力损失

dP	压力损失
Q	体积流量

耐压[bar)
