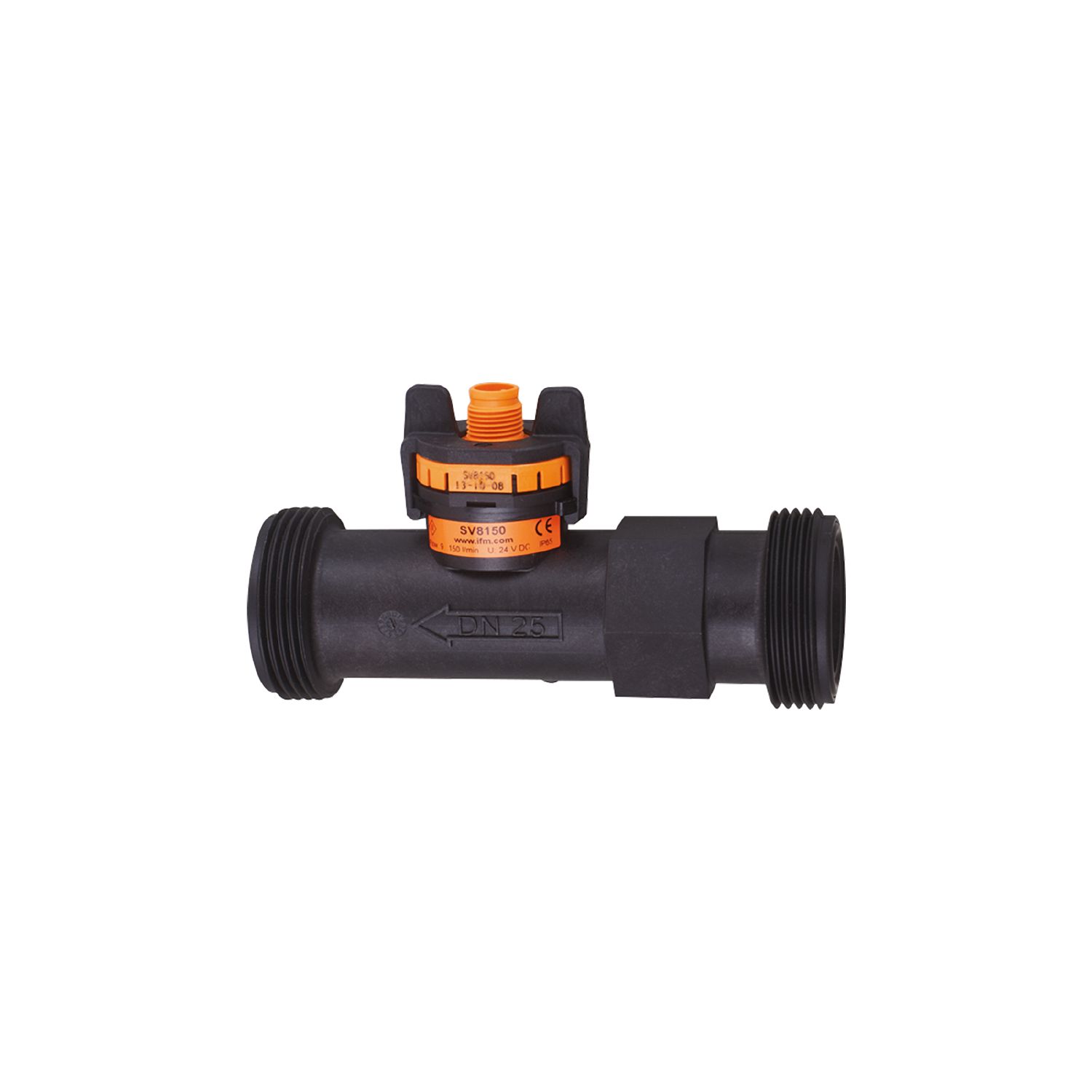

Vortex流量计

Name: SV8150
Brand: ifm
SKU: SV8150
Price: 1419.00 CNY

SV8150

SVM54XXXD0KG/US-100

Vortex流量计

SV8150

SVM54XXXD0KG/US-100

可靠检测流量和介质温度
精准的线性模拟输出
适用于水和水基介质。
用于管道安装
高准确度的流量和温度监控

产品特征

输入和输出总数

模拟输出数量: 1

测量范围

9...150 l/min

0.283...4.709 m/s

系统接口

螺纹连接 G 1 1/4 DN25

应用

特殊的性能

镀金触点

测量元件

1 x Pt 1000; (根据DIN EN 60751标准, B级)

应用

用于工业应用

安装

通过适配器连接管道

介质

水; 乙二醇溶液; 冷却润滑剂

介质温度 [°C]

-40...100

爆破压力最小值 [bar]

爆破压力最小值 [MPa]

2.5

抗压强度 [bar]

抗压强度 [MPa]

1.2

注意抗压强度

至40 °C

电气数据

工作电压 [V]	8...33 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
开机延迟时间 [s]	< 2

总的输入/输出

输入和输出总数	模拟输出数量: 1

输出

输出数量	1
输出信号	模拟信号
模拟输出数量	1
模拟电流输出 [mA]	4...20; (水: Q [l/min] = 9,375 x (I - 4 mA); 水 - 乙二醇: Q [l/min] = 9,375 x (I - 4 mA) - Qo 见数字2)
负载最大值 [Ω]	< (Ub - 8 V) / 20 mA; Ub = 24 V: 800

测量/设定范围

测量范围

9...150 l/min

0.283...4.709 m/s

温度监控

内部加热温度探头	1 K/mW
测量范围 [°C]	-40...100

精度/偏差

流量监控

精确度(在测量范围)	Q < 50 % MEW: < 1 % MEW / Q > 50 % MEW: < 2 % MW; (水)
重复精度	0,2; (终值的百分比)

温度监控

精确度 [K]	± 0,3 ± 0,005 x T

反应时间

流量监控

反应时间 [s]	0.5

工作条件

环境温度 [°C]

-15...85

注意环境温度

介质温度 > 0 °C: -30...85

存储温度 [°C]

-30...85

外壳防护等级

IP 65

气蚀

P（绝对）放电/ P（差值）>5.5，以避免气蚀

认证/测试

EMC电磁兼容

EN 61326-2-3

抗冲击

DIN EN 60068-2-27

30 g (11 ms)

抗震

DIN EN 60068-2-6	带水 / 10...61 Hz 1 mm
	带水 / 61...2000 Hz 2 g

MTTF [年]

380

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	136.2
原材料	PA 6T
材料(接液部件)	ETFE; PA 6T; EPDM
拧紧扭矩 [Nm]	15
系统接口	螺纹连接 G 1 1/4 DN25

注释

MW = 测量值

MEW = Final value of the measuring range

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的

图表

压力损失

dP	压力损失
Q	体积流量

最低寿命10年针对流量和高温介质温度

乙二醇 - 水混合物的运动粘度（V）的测定取决于温度

乙二醇 - 水混合物补偿值Qo的测定

	v < 4 cSt 测量精确度 3% MEW
	4 < v < 14 cSt 测量精确度 4% MEW

响应阈值Q（分钟）取决于运动粘度

耐压[bar)
