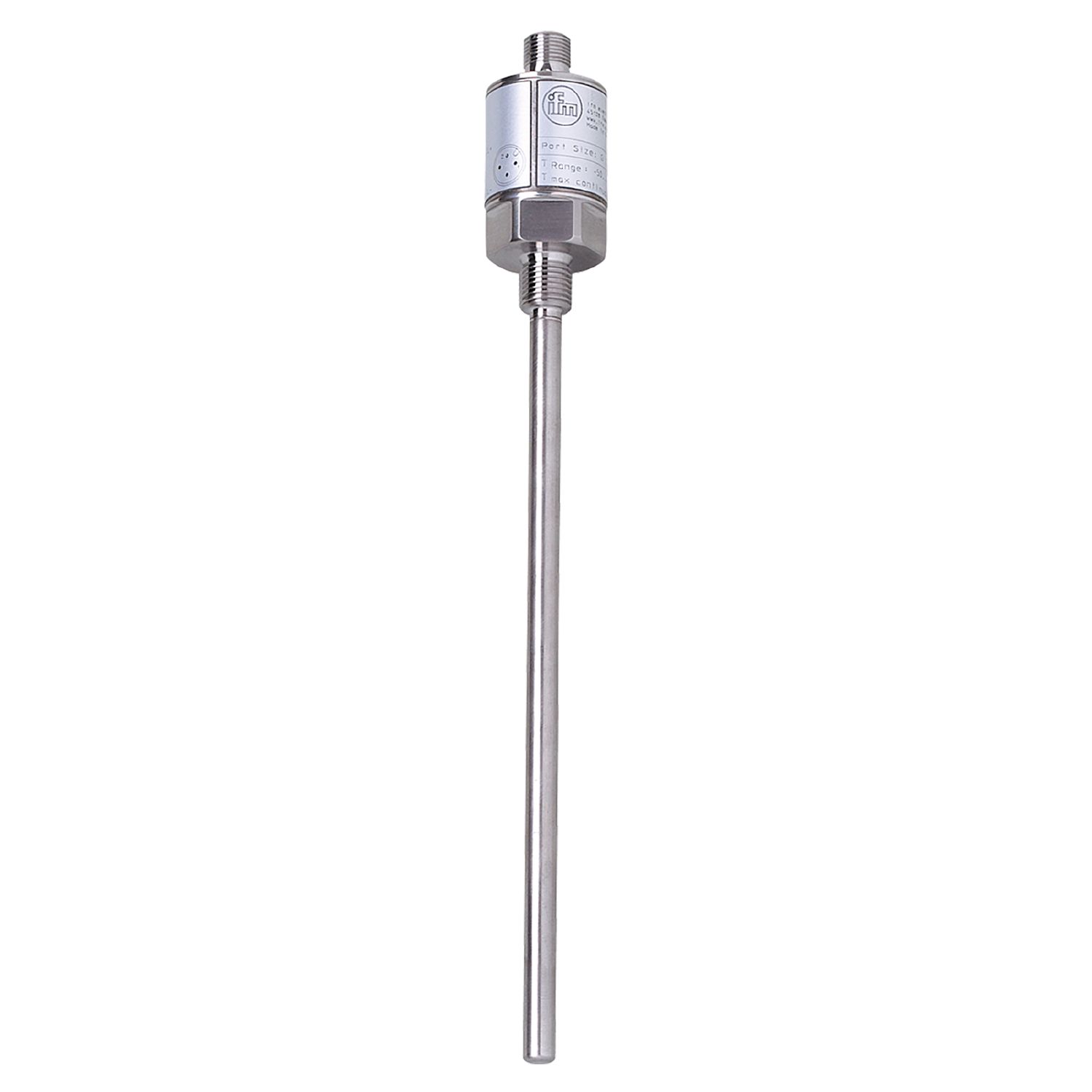

温度变送器
TA3171
TA-200.CDR14-A-ZVG/US/
温度变送器
TA3171
TA-200.CDR14-A-ZVG/US/
- 整体温度测量范围内精准度高
- 极佳的动态反应时间和极短的通电延迟时间
- 坚固不锈钢外壳，可提供极高的耐压力
- 准确的模拟输出
- 高防护等级，适应严苛工业环境的需求
停产产品 - 存档登录
替代产品: TA3155 产品比较: TA3171 / TA3155 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。
| 产品特征 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 输入和输出总数 | 模拟输出数量: 1 | ||||||||||
| 测量范围 |
|
||||||||||
| 系统接口 | 螺纹连接 G 1/4 外螺纹 | ||||||||||
| 面板安装长度 EL [mm] | 200 | ||||||||||
| 应用 | |||||||||||
| 特殊的性能 | 镀金触点 | ||||||||||
| 测量元件 | 1 x Pt 1000; (根据DIN EN 60751标准, A级) | ||||||||||
| 介质 | 液体和气体介质 | ||||||||||
| 介质温度 |
|
||||||||||
| 抗压强度 [bar] | 160 | ||||||||||
| 最小的插入深度 [mm] | 15 | ||||||||||
| 电气数据 | |||||||||||
| 工作电压 [V] | 10...30 DC; (按照cULus工作电压"电源级2") | ||||||||||
| 防护等级 | III | ||||||||||
| 反相保护 | 有 | ||||||||||
| 总的输入/输出 | |||||||||||
| 输入和输出总数 | 模拟输出数量: 1 | ||||||||||
| 输出 | |||||||||||
| 输出数量 | 1 | ||||||||||
| 输出信号 | 模拟信号 | ||||||||||
| 模拟输出数量 | 1 | ||||||||||
| 模拟电流输出 [mA] | 4...20 | ||||||||||
| 负载最大值 [Ω] | 500 | ||||||||||
| 过载保护 | 有 | ||||||||||
| 测量/设定范围 | |||||||||||
| 探杆长度L [mm] | 186.5 | ||||||||||
| 测量范围 |
|
||||||||||
| 分辨率 | |||||||||||
| 模拟量输出分辨率 [K] | 0.02 | ||||||||||
| 精度/偏差 | |||||||||||
| 精密模拟输出 [K] | ± 0,4 | ||||||||||
| 温度系数 [测量范围值的百分比 / 10 K] | < ± 0,1; (如果出现参考条件偏差25 ± 5 °C) | ||||||||||
| 反应时间 | |||||||||||
| 响应时间T05 / T09 [s] | 1 / 3; (根据DIN EN 60751标准) | ||||||||||
| 工作条件 | |||||||||||
| 环境温度 [°C] | -25...70 | ||||||||||
| 存储温度 [°C] | -40...100 | ||||||||||
| 外壳防护等级 | IP 68; IP 69K | ||||||||||
| 认证/测试 | |||||||||||
| EMC电磁兼容 |
|
||||||||||
| 抗冲击 |
|
||||||||||
| 抗震 |
|
||||||||||
| MTTF [年] | 1119 | ||||||||||
| 机械技术数据 | |||||||||||
| 重量 [g] | 137 | ||||||||||
| 尺寸 [mm] | Ø 30 / L = 257.7 | ||||||||||
| 原材料 | 不锈钢(1.4404 / 316L); 不锈钢(1.4301/304); 不锈钢(1.4305/303); PA | ||||||||||
| 材料(接液部件) | 不锈钢(1.4404 / 316L) | ||||||||||
| 系统接口 | 螺纹连接 G 1/4 外螺纹 | ||||||||||
| 面板安装长度 EL [mm] | 200 | ||||||||||
| 注释 | |||||||||||
| 注释 |
|
||||||||||
| 包装单位 | 1 件 | ||||||||||
| 电气连接 | |||||||||||
| 接口 | 接插件: 1 x M12; 触头: 镀金的 | ||||||||||
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — TA3171-00 — 09.05.2012 —
|
|||||||||||
TA3171 –
TA-200.CDR14-A-ZVG/US/
电气连接
接插件: 1 x M12; 触头: 镀金的
