- 产品分类
- TR7430

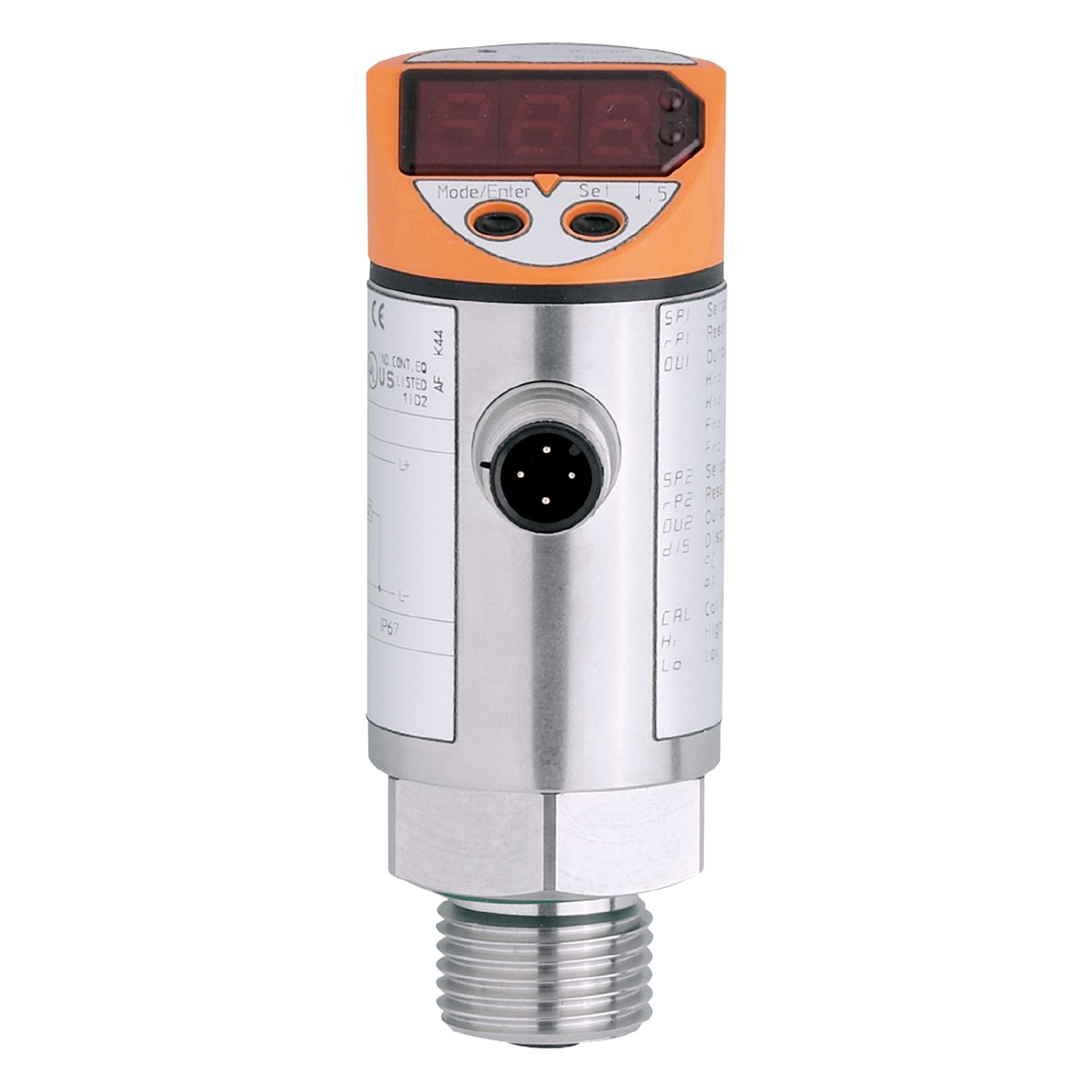

用于PT100/PT1000热电阻探头带显示屏的估算单元
TR7430
TR-...KDBR12-QFPKG/US/....../V
用于PT100/PT1000热电阻探头带显示屏的估算单元
TR7430
TR-...KDBR12-QFPKG/US/....../V
停产产品 - 存档登录
替代产品: TR7439 产品比较: TR7430 / TR7439 请注意: 如果选择替代产品和附件,其技术参数可能有所不同。
产品特征
输入和输出总数 | 数字输出数量: 2 | ||
---|---|---|---|
测量范围 |
|
||
系统接口 | 螺纹连接 G 1/2 外螺纹 |
应用
特殊的性能 | 镀金触点 |
---|---|
应用 | 用于温度传感器TS / TT |
电气数据
工作电压 [V] | 18...30 DC |
---|---|
电流损耗 [mA] | < 50 |
绝缘电阻最小值 [MΩ] | 100; (500 V DC) |
防护等级 | III |
反相保护 | 有 |
开机延迟时间 [s] | 1.5 |
Watchdog集成看门狗电路 | 有 |
总的输入/输出
输入和输出总数 | 数字输出数量: 2 |
---|
输出
输出数量 | 2 |
---|---|
输出信号 | 开关信号 |
电气设计 | PNP |
数字输出数量 | 2 |
输出功能 | 常开/常闭; (可设定参数) |
开关量输出DC电压降最大值 [V] | 2 |
开关量输出DC的持续电流负载 [mA] | 250 |
短路保护 | 有 |
短路保护类型 | 脉冲 |
过载保护 | 有 |
测量/设定范围
测量范围 |
|
||
---|---|---|---|
开关点, SP |
|
||
复原点, rP |
|
||
设定步距 |
|
开关量输出分辨率 [K] | 0.5 |
---|---|
显示分辨率 [K] | 0.5 |
精度/偏差
开关点精度 [K] | ± 0,2 |
---|---|
显示精确度 [K] | ± (0,2 + ½ Digit) |
温度变化率 /10 K [K] | 0.1 |
反应时间
测量/显示周期最大值 [ms] | 200 |
---|
软件/编程
开关点调整 | 编程按钮 |
---|---|
参数设定 | 迟滞/窗口; 常开/常闭; 最小值/最大值存储复位; 显示单位; 零点校准 |
工作条件
环境温度 [°C] | -25...70 |
---|---|
存储温度 [°C] | -40...85 |
外壳防护等级 | IP 67 |
认证/测试
EMC电磁兼容 |
|
||||||||
---|---|---|---|---|---|---|---|---|---|
抗冲击 |
|
||||||||
抗震 |
|
机械技术数据
原材料 | 不锈钢(1.4301/304); 不锈钢(1.4305/303); EPDM/X; PC; PBT; FKM |
---|---|
系统接口 | 螺纹连接 G 1/2 外螺纹 |
显示器/操作件
显示 |
|
---|
注释
注释 |
|
|
---|---|---|
包装单位 | 1 件 |
电气连接
接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
---|
