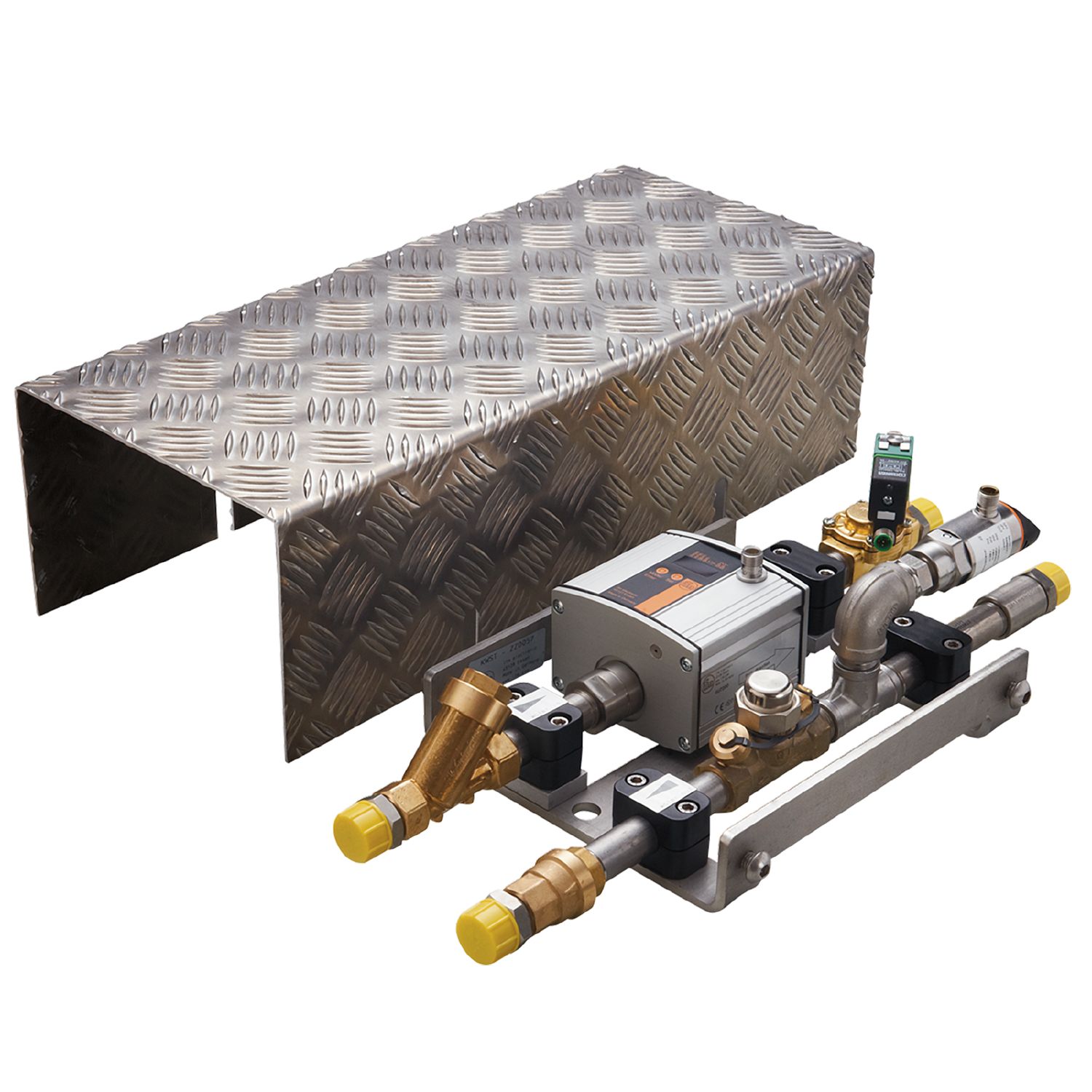

冷却水控制面板
ZZ0057
KWST WITH BALANCING VALVES

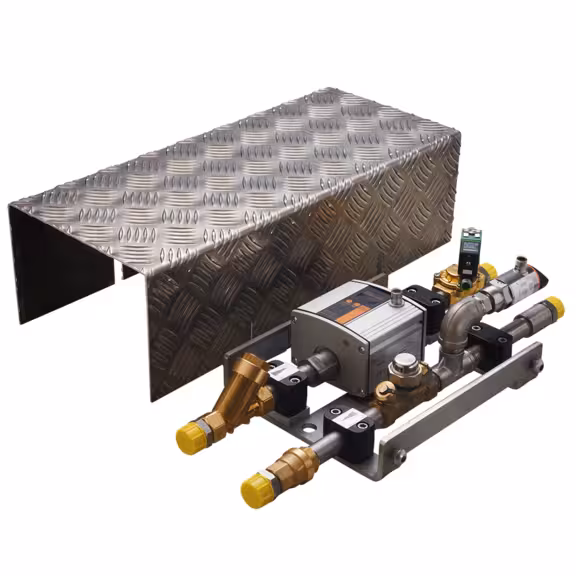

冷却水控制面板
ZZ0057
KWST WITH BALANCING VALVES
- 适用于汽车工业中的机器人电焊系统
- 可靠检测冷却系统中的尖端丢失、管道爆裂和渗漏
- 带有流量计，检测冷却水的量
- 压力传感器用于识别压力的突然下降
- 用于控制关闭设备
产品特征
| 系统接口 | M22 x 1,5 |
|---|
| 系统接口 | M22 x 1,5 |
|---|
| 测量范围 [l/min] | 0...50 |
|---|
应用
| 特殊的性能 | 镀金触点 | |||||||
|---|---|---|---|---|---|---|---|---|
| 应用 | 工业应用/工厂自动化; 冷却水控制 | |||||||
| 安装 | 通过适配器连接管道; 软管连接 | |||||||
| 测量参数 | 流量; 温度; 压力; 累加器 | |||||||
| 控制 | 手动 | |||||||
| 介质 | 水; 乙二醇溶液 | |||||||
| 介质温度 [°C] | -10...80 | |||||||
| 抗压强度 [bar] | 10 | |||||||
| 组件 |
|
输出
| 输出信号 | 开关信号 |
|---|---|
| 输出功能 | 常开/常闭; (可设定参数) |
测量/设定范围
| 测量范围 [bar] | 0...10 |
|---|
| 测量范围 [l/min] | 0...50 |
|---|
| 测量范围 [°C] | -10...80 |
|---|
工作条件
| 环境温度 [°C] | -10...50 |
|---|---|
| 存储温度 [°C] | -25...80 |
| 外壳防护等级 | IP 65; (传感器) |
认证/测试
| EMC电磁兼容 |
|
||||
|---|---|---|---|---|---|
| 承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 |
机械技术数据
| 重量 [g] | 7781.2 |
|---|---|
| 安装方式 | 带保护盖的安装支架 |
| 原材料 | 不锈钢(1.4404 / 316L); PBT-GF20; PC; FKM; PBT+PC-GF30; 炮铜 (2.1096.01); AlMgSi0,5 已铝阳极氧化处理; PA |
| 材料(接液部件) | 不锈钢(1.4404 / 316L); FKM; PES; 丁晴橡胶; PVDF; Centellen 200; 陶瓷 |
| 系统接口 | M22 x 1,5 |
|---|
| 系统接口 | M22 x 1,5 |
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接插件: 3 x M12; 触头: 镀金的 |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — ZZ0057-01 — 11.08.2022 —
ZZ0057 –
KWST WITH BALANCING VALVES
- 1
- 过滤器
- 2
- 流量传感器
- 3
- 水止阀
- 4
- 止回阀
- 5
- 调节阀门
- 6
- 压力传感器
- 7
- 盖子
