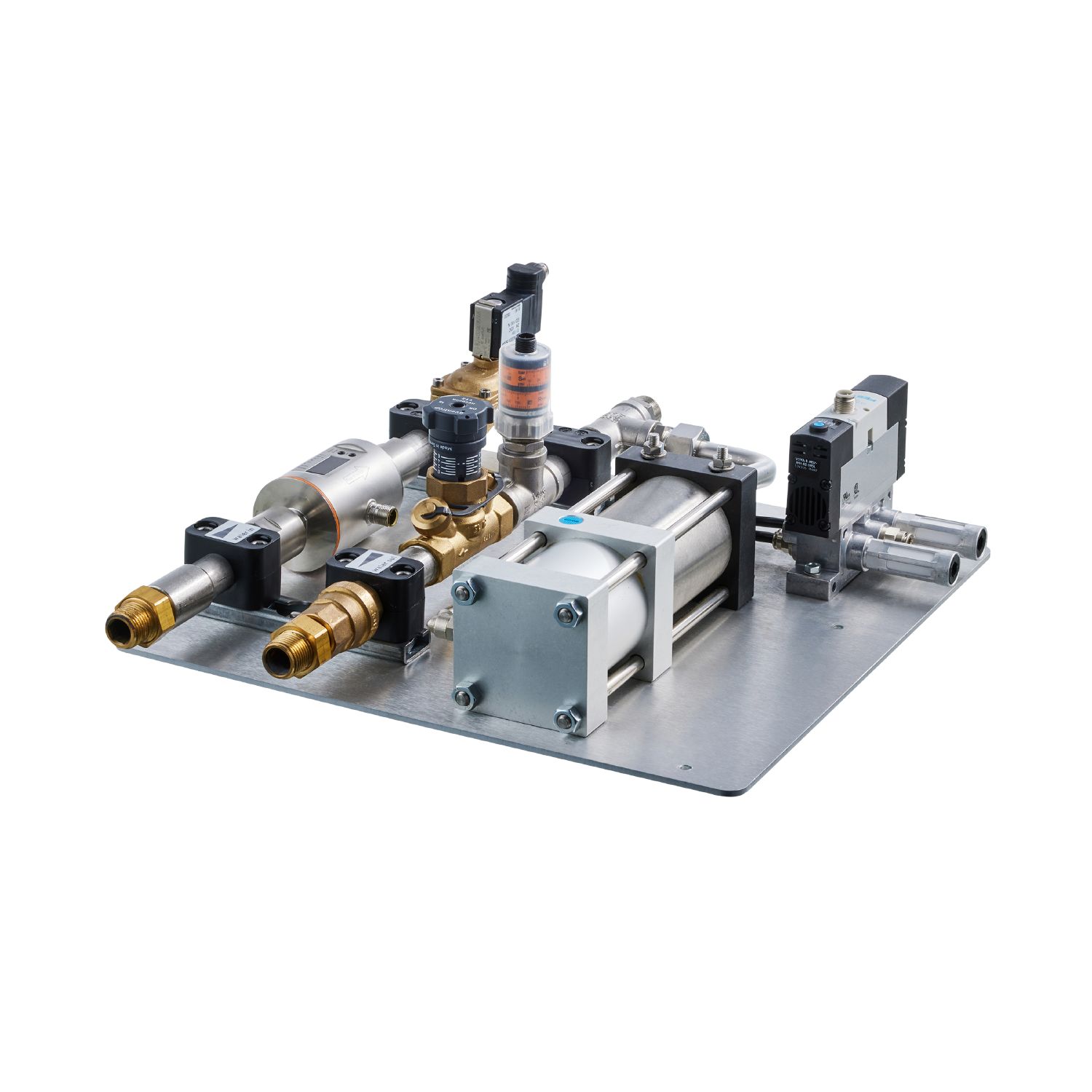

冷却水控制面板
ZZ0432
SUCTION SYSTEM FOR COOLING WATER
冷却水控制面板
ZZ0432
SUCTION SYSTEM FOR COOLING WATER
- 适用于汽车工业中的机器人电焊系统
- 可靠检测冷却系统中的尖端丢失、管道爆裂和渗漏
- 带有流量计，检测冷却水的量
- 压力传感器用于识别压力的突然下降
- 带有用于故障发生时的冷却水吸入设备
产品特征
| 系统接口 | M22 x 1,5 |
|---|
| 系统接口 | 螺纹连接 R 1/2 |
|---|
| 测量范围 [l/min] | 0.1...25 |
|---|
应用
| 特殊的性能 | 镀金触点 | |||||||
|---|---|---|---|---|---|---|---|---|
| 应用 | 工业应用/工厂自动化; 冷却水控制; 冷却水抽取 | |||||||
| 安装 | 通过适配器连接管道; 软管连接 | |||||||
| 测量参数 | 流量; 温度; 压力; 累加器 | |||||||
| 控制 | 手动 | |||||||
| 介质 | 导电液体; 水为基本的介质; 乙二醇溶液 | |||||||
| 介质温度 [°C] | -10...70 | |||||||
| 抗压强度 [bar] | 10 | |||||||
| 体积扩展型气缸 [ml] | 99.75 | |||||||
| 组件 |
|
输出
| 输出信号 | 开关信号; 模拟信号; 脉冲信号; IO-Link（可配置） |
|---|---|
| 输出功能 | 常开/常闭; (可设定参数) |
测量/设定范围
| 测量范围 [bar] | 0...10 |
|---|
| 测量范围 [l/min] | 0.1...25 |
|---|
| 测量范围 [°C] | -20...80 |
|---|
反应时间
| 危险时间(故障反应时间) [ms] | 500 |
|---|
工作条件
| 环境温度 [°C] | -10...50 |
|---|---|
| 存储温度 [°C] | -25...80 |
| 外壳防护等级 | IP 67; (传感器) |
认证/测试
| EMC电磁兼容 |
|
||||
|---|---|---|---|---|---|
| 承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 |
机械技术数据
| 重量 [g] | 8702.8 |
|---|---|
| 安装方式 | 带安装板 |
| 原材料 | 不锈钢(1.4404 / 316L); PBT-GF20; PC; FKM; TPE; PBT; 炮铜 (2.1096.01) |
| 材料(接液部件) | 不锈钢(1.4404 / 316L); PEEK; FKM; 丁晴橡胶; PVDF; PTFE |
| 系统接口 | M22 x 1,5 |
|---|
| 系统接口 | 螺纹连接 R 1/2 |
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接插件: 4 x M12; 触头: 镀金的 |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — ZZ0432-01 — 07.10.2021 —

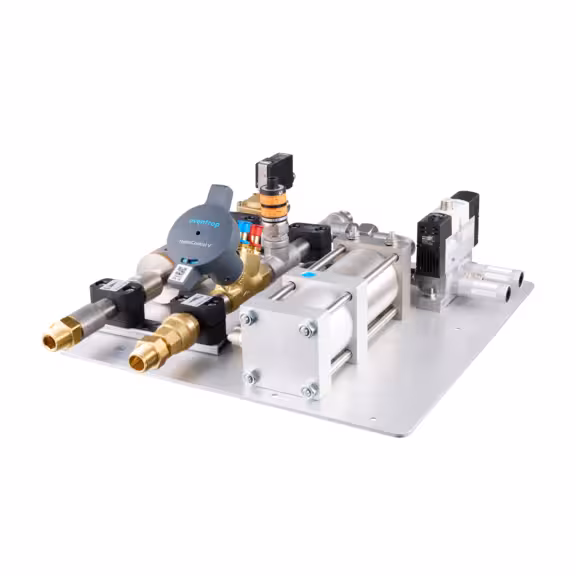

ZZ0432 –
SUCTION SYSTEM FOR COOLING WATER
- 1
- 电磁流量计 SM6000
- 2
- 水止阀
- 3
- 止回阀
- 4
- 调节阀门
- 5
- 电子压力传感器 PK6524
- 6
- 扩缸
- 7
- 5/2路阀
- 8
- 软管连接 Ø 8 mm
