IO-Link Interface

Name: ZZ1060
Brand: ifm
SKU: ZZ1060
Price: 3780.00 CNY

ZZ1060

SET AL1060 IO-Link Master USB

IO-Link Interface

ZZ1060

SET AL1060 IO-Link Master USB

实现快速简单的参数设置以及IO-Link设备设置
适用于现场应用的坚固M12连接器，支持USB、电源和传感器通信
LED 显示运行、开关状态和错误，清晰可见

用于将带有 IO-Link 功能的传感器连接到 PC
读取当前测量值、过程值和参数设定

应用

应用	用于产品的参数设置及分析

电气数据

额定电压DC [V]	5; (USB)
电流损耗 [mA]	< 1100; (USB)
防护等级	III
传感器电源	24 V DC

传感器电源 - AUX

每个端口电流负载 [A]	0.65

传感器电源 - USB

每个端口电流负载 [A]	0.15

总的输入/输出

输入和输出总数	数字输入数: 2; 数字输出数量: 2

输入

数字输入数	2; (IO-Link端口 Class A : 1 x 2)
开关级别高 [V]	11...30
开关级别低 [V]	0...5
短路保护数字输入	有

输出

数字输出数量	2; (IO-Link端口 Class A: 1 x 2)
每个输出最大电流负载 [mA]	150
短路保护	有

接口

通信接口	IO-Link; USB
USB接口数	1

IO-Link Master

传递类型	COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)
IO-Link revision	1.1
端口数量等级A	1

USB

版本	USB 2.0

工作条件

环境温度 [°C]	-25...50
存储温度 [°C]	-25...85
允许最大的相对空气湿度 [%]	90
外壳防护等级	IP 65; IP 67

认证/测试

EMC电磁兼容

DIN EN 61000-6-2
DIN EN 61000-6-4

抗冲击

DIN EN 60068-2-27

抗震

DIN EN 60068-2-64
DIN EN 60068-2-6

机械技术数据

重量 [g]	388.3
原材料	外壳: PA; 插座: PA; 锁定螺母: 黄铜镀镍的
密封材料	FKM

显示器/操作件

显示

PWR	1 x LED, 绿色/红色电源
IO-Link	1 x LED, 绿色/红色通信
DI/DO	1 x LED, 桔黄色数字输入/输出

附件

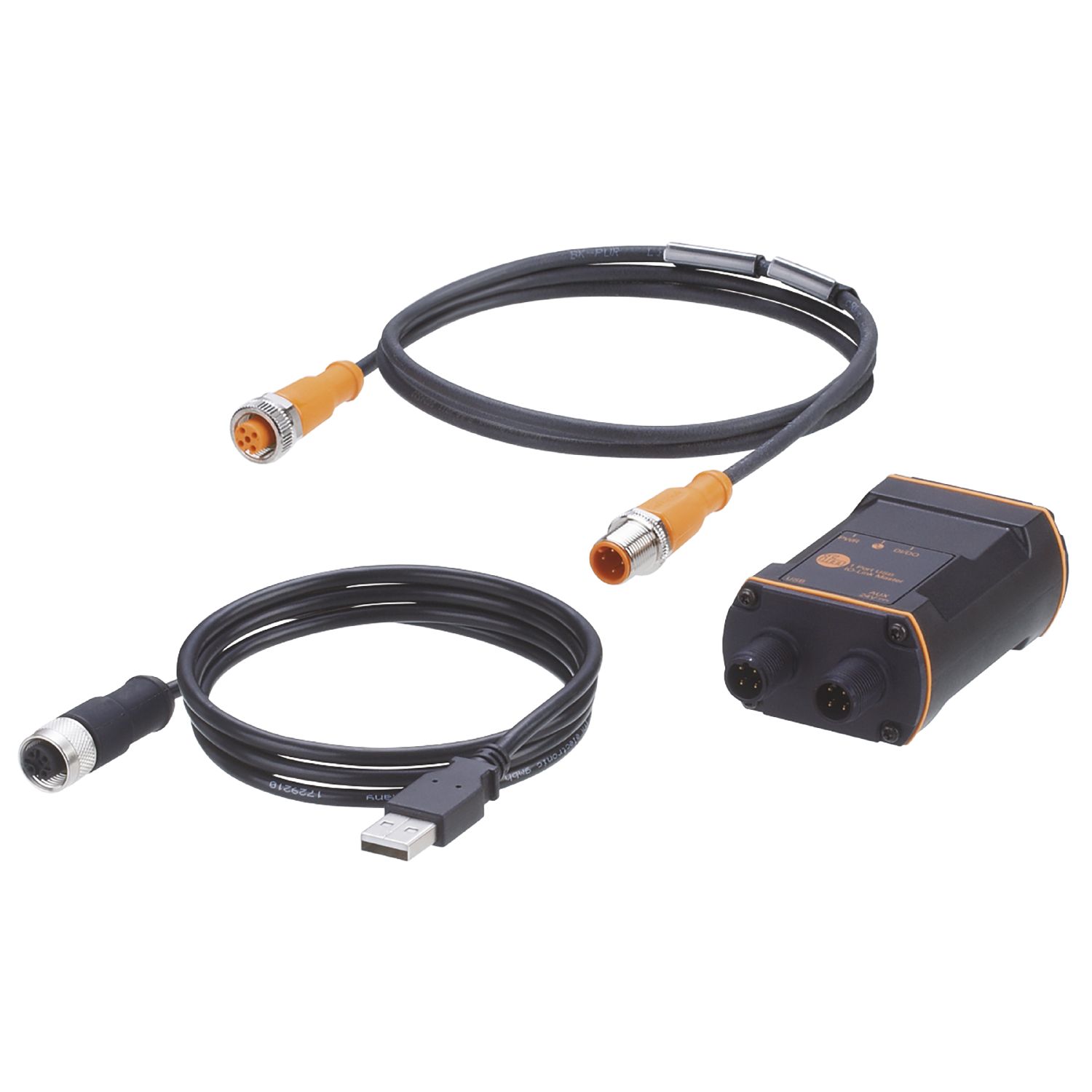

供货范围

USB IO-Link主机: 1, AL1060

连接电缆: 1 m, M12 A-coded, EVC012

USB电缆: 1 m, M12 B-coded, E12689

附件(可选)

开关电源24 V DC:, M12 A-coded, E80121

注释

包装单位	1 件

电气连接 - AUX

	接插件: M12; 译码: A

电气连接 - IO-Link

	接插件: M12; 译码: A; 密封圈: FKM

电气连接 - USB

	; 译码: B
