安装选项

不同安装位置的角度和轴定义

当今市面上大多数倾角传感器都采用了3轴(x/y/z)MEMS加速度计。
根据传感器类型不同,由最终工厂校准确定各个产品所使用的测量轴和旋转方向。这意味着利用3D测量元件几乎可以打造任何类型的传感器。
倾角传感器可以水平或垂直安装。
以下图片显示了不同安装位置下的方向和旋转感应。

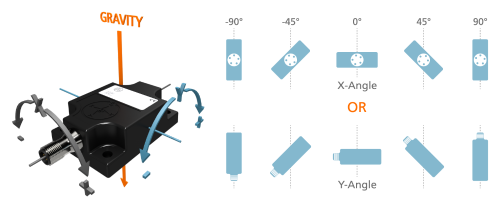

单轴倾角传感器的水平安装

若传感器水平安装,其可映射围绕x或y轴的旋转。

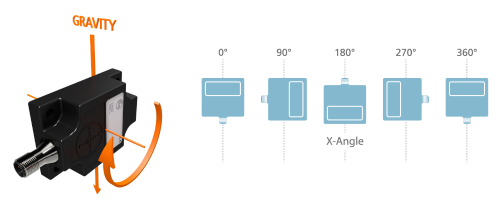

单轴倾角传感器的垂直安装

若传感器垂直安装,则单轴传感器仅可检测围绕z轴的旋转。

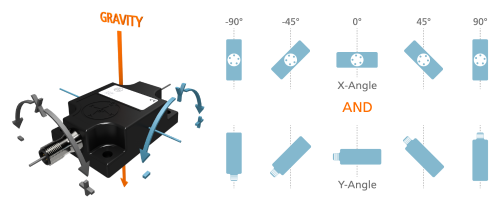

双轴倾角传感器的水平安装

若双轴传感器水平安装,其可映射围绕x轴和y轴的旋转。

双轴倾角传感器的垂直安装

若双轴传感器垂直安装,其也可输出x轴和y轴角度:
