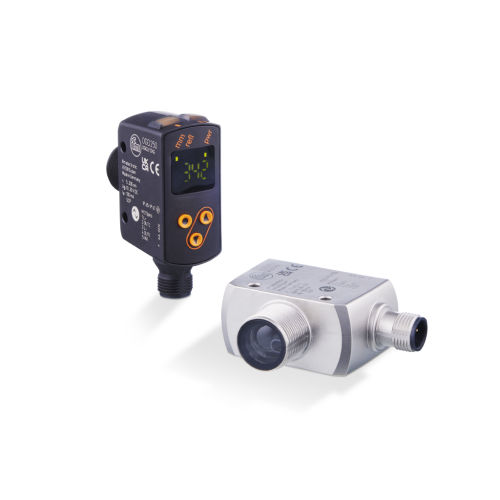

  4. OGD系列PMD测距传感器

PMD测距传感器的优势

我们的OGD系列PMD测距传感器已在众多应用中取得成功,是非常可靠的多面手。 即使在充满挑战性的环境中,该系列光电传感器也能提供稳定准确的结果。

探索ifm OGD传感器的关键优势。下文我们将解释什么是反射率以及光飞行时间测量的工作原理,并列举应用示例介绍如何利用OGD的优势。

什么是反射率?

反射率指的是物体表面反射的光通量的百分比。物体表面越亮,反射率越高:白色墙壁可反射高达85%的光,而明亮的木镶板仅可反射35%的光。

与常规的三角测量传感器技术相比,光飞行时间测量的优势是什么?

  • OGD传感器采用PMD技术测量距离。PMD技术是一种光飞行时间测量方法,可比CMOS传感器等更可靠地检测物体。在检测反光表面或低反射率的黑色表面时,OGD的优势尤为明显:OGD能检测这类物体,而CMOS传感器则无法提供检测结果。
  • 利用PMD技术,甚至能可靠检测刨花板或肉块等多色物体。
  • 凭借背景抑制功能和激光光源,OGD即使在暴露于移动或反光等外部干扰时也极为可靠。

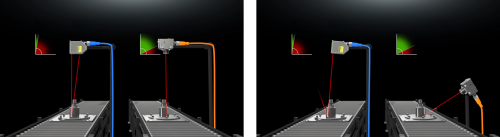

  • OGD甚至在与物体呈极端角度时也能完成检测,而三角测量传感器则必须与物体呈90°角。

与标准传感器相比,OGD传感器的优势是什么?

  • OGD无需进行发射器和接收器(反射镜)的安装和接线工作,从而显著降低解决方案的成本。
  • 窗口功能支持自定义物体检测范围,从而作为单个设备即可检测不同尺寸的物体。即使在不断变化的生产线上,也无需重新配置传感器。

OGD Long Range 版本在现场中的应用:输送和包装行业

应用示例1:
验证包装的正确密封

OGD Long Range 版本基于反射率值,记录准备发货的包装是否使用胶带进行了正确密封。它可通过IO-Link输出信号,确定是否将密封包装进行进一步发货。该传感器甚至能可靠检测透明的胶带。

请注意,根据材料或角度的不同,反射率值可能会发生显著变化。 因此,建议在实际工作条件下与物体呈90°时进行检测。

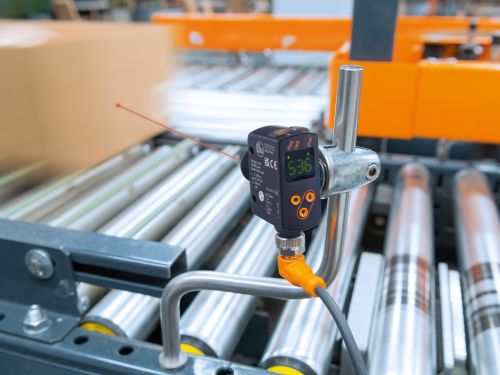

应用示例2:
两级传送带停止功能

背景抑制是OGD传感器的另一大优势。当在传送带末端实施停止功能时,该功能非常方便。该传感器不受金属表面的反光影响,并且能可靠检测不同颜色的物体。首个开关点触发传送带减速;当物体到达第二个开关点时,传送带停止。

优势:OGD可取代该应用中常需的2个光栅,从而有助于降低购置、安装和接线成本。此外,该传感器还可与传送带呈倾斜布置,从而适用于几乎任何安装情形。

应用示例3:
检测盖子中的密封件是否存在

OGD可检测包装盖子中是否有密封件。根据反射率值,该传感器还能检测不同颜色的密封件,从而降低灌装厂整个生产批次不良的风险。

OGD传感器可在运行期间通过IO-Link进行参数设置,从而适用于不断变化的生产线

食品行业

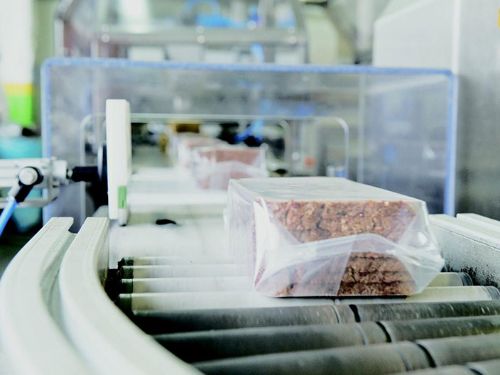

应用示例1:
产品处理中的物体检测

OGD Long Range 版本甚至可在照明条件不佳的情况下可靠检测物体。该传感器甚至可检测通常为多色或黑色设计的反光或褶皱材料(如箔片等)。

OGD传感器可通过IO-Link根据反射率值检测透镜上的污物,并提醒操作员进行清洁。这可减少错误测量并提高过程可靠性。

在食品行业过程中, IP 69K以及使用塑料而不是玻璃通常是先决条件。OGD传感器防护等级为IP 67 并使用玻璃透镜,但凭借远距离检测也可在某些应用中布置在风险区域外使用。

应用示例2:
生产监测和产品评估

在食品加工应用中,OGD Long Range版本测距传感器用于监测处理技术。同时,它还被用于产品评估。例如,肉块由于存在脂肪层和骨头而呈现不同的颜色和对比度,因此可根据质量和尺寸进行评估。

金属加工和机械工程

应用示例1:
油状液体的液位检测

OGD Long Range版本测距传感器可用于检测大颗粒或不完全透光的液体(例如油或无泡沫冷却剂)的液位。该传感器通过检测与表面之间的距离,实现精确的储罐液位检测。

OGD Precision版本在现场中的应用:防错应用

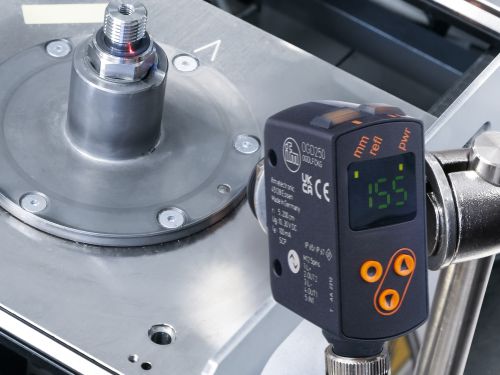

应用示例1:
生产过程中的质量保证

OGD Precision版本测距传感器可进行精确、可靠的在线质量检查,从而检测小型反光或黑色组件(例如O型圈或齿轮)的准确位置、方向和质量。

该传感器可以检测5 mm或更大厚度的O型圈缺失之类的装配错误。这种在生产过程中以及最终质量检查前的防错可以最大限度降低代价及高昂的间接损失(例如工厂停机或批次不合格)的风险。同时,在线质量检查有助于长期高效的质量保证。错误发现得越早,造成的相应成本就越低,同时还能更早实施改进。

然而,当与物体呈倾斜角度时,由于只能反射较少的光,因此OGD传感器的反射率值不再可靠。

机器人和搬运应用

应用示例1:
全自动化生产过程中的质量保证

在电子元器件的全自动化生产过程中,精确且可靠地确保部件存在且装配角度正确无误至关重要。OGD在这里被用于对白色产品或电子元器件(例如PCB和其他电子装置)进行生产监测。
