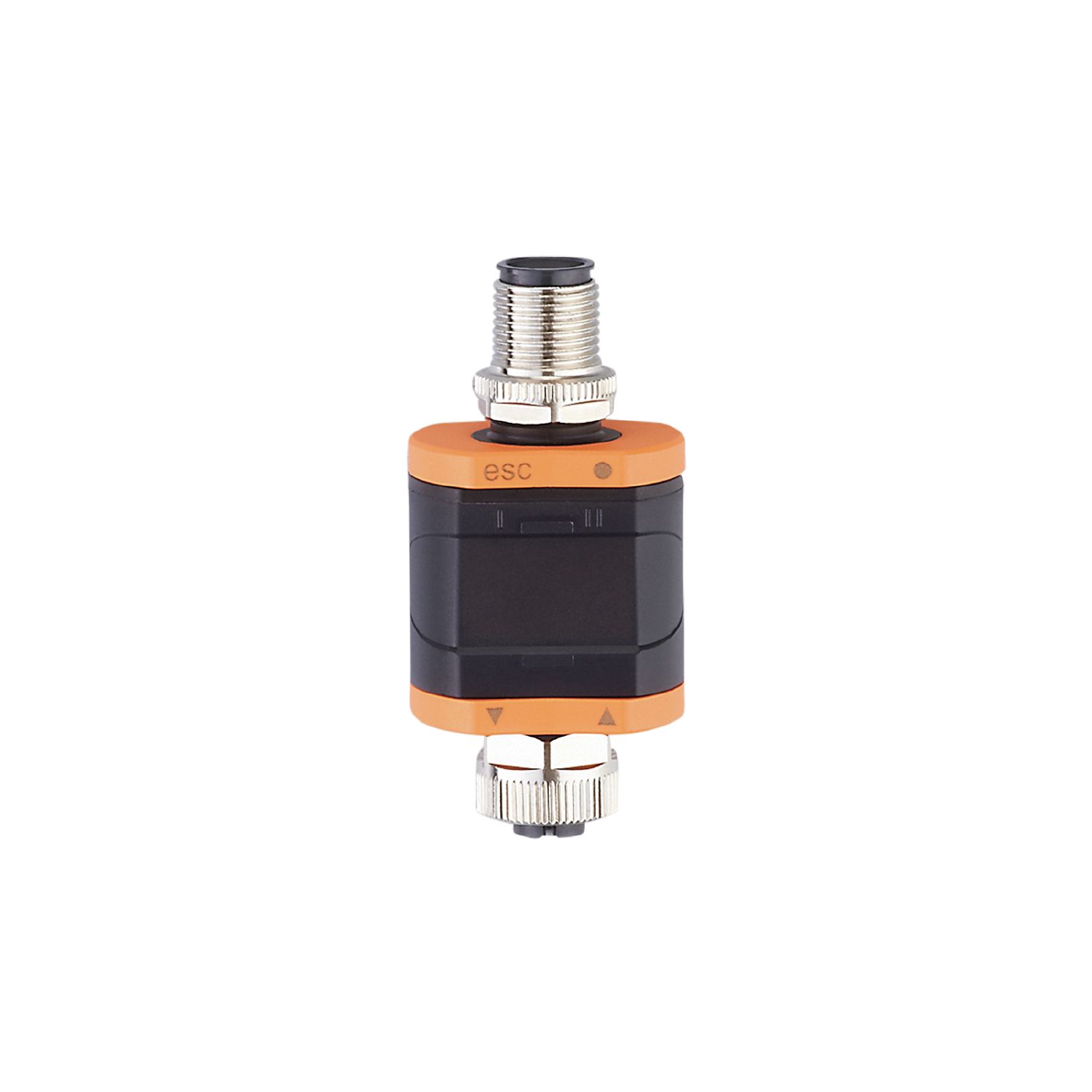

电子计数器

Name: DP2302
Brand: ifm
SKU: DP2302
Price: 1719.00 CNY

DP2302

Monitoring Display-Counter

电子计数器

DP2302

Monitoring Display-Counter

产品特征

电气设计	PNP/NPN
输出功能	常开/常闭; (可设定参数)
通信接口	IO-Link
尺寸 [mm]	63 x 30 x 24

电气数据

工作电压 [V]	18...30 DC; (按照SELV/PELV)
额定电压DC [V]	24
电流损耗 [mA]	< 380
当前负载总数最大值 [A]	0.2

总的输入/输出

输入和输出总数	数字输入数: 2; 数字输出数量: 2

输入

数字输入数	2; (计数输入: 1; 计数方向/Latch: 1; IEC61131-2)
输入电流限制 [mA]	200

输出

电气设计	PNP/NPN
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
短路保护	有

测量/设定范围

测量频率 [Hz]	< 2000

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9

外形

Smart Sensor: Measuring Sensor (High resolution, Disable function); Identification and Diagnosis; Switching Signal Channel; Adjustable Switching Signal Channel

SIO模式

有

必需的mater port type

二位输出过程数据

处理周期最小值 [ms]

6.1

支持的DeviceID

运行方式	DeviceID
default	1169

工作条件

环境温度 [°C]

-25...60

注意环境温度

2000 m: -25...60 °C

3000 m: -25...53 °C

4000 m: -25...51 °C

存储温度 [°C]

-25...60

允许最大的相对空气湿度 [%]

90; (线性递减至50 % (40 °C) 非凝结)

海拔高度最大值 [m]

4000

外壳防护等级

IP 67

污染度

认证/测试

MTTF [年]	317

机械技术数据

重量 [g]	84.2
重量（不含附件和包装材料） [g]	35
尺寸 [mm]	63 x 30 x 24
原材料	外壳: PA

显示器/操作件

显示

操作	1 x LED, 绿色
开关输出	2 x LED, 黄色
	7段LED显示, 红色/绿色可配置

元件

推环

附件

附件(可选)

安装夹

注释

其他的信息请您参见使用说明书

包装单位

1 件

其他数据

主计数器	0...1000000 cnt
批量计数器:	0...9999 bcnt
