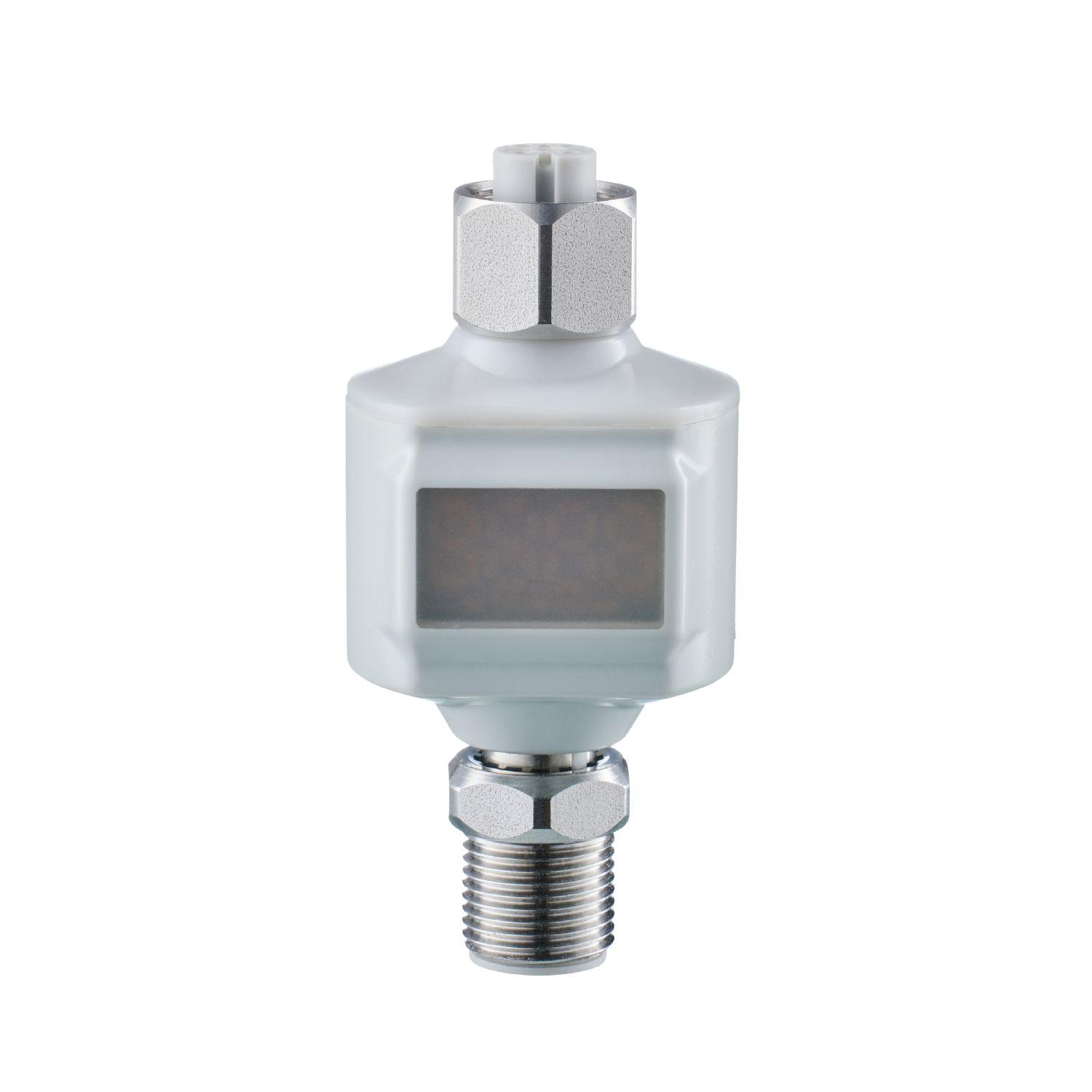

转换器IO-Link - 0...10 V

Name: DP3223
Brand: ifm
SKU: DP3223
Price: 1767.00 CNY

DP3223

CONV IO-LINK/2x0-10V/IP69K

转换器IO-Link - 0...10 V

DP3223

CONV IO-LINK/2x0-10V/IP69K

紧凑设计和高防护等级，适用于潮湿环境

通过周期性IO-Link过程值轻松设置输出电压
2路模拟量输出可通过IO-Link控制
数字化传输消除EMC干扰的风险

产品特征

输入和输出总数	模拟输出数量: 2
通信接口	IO-Link

应用

应用	可通过IO-Link控制的模拟量输出; 用于将模拟控制的执行器连接至IO-Link系统; 适用于潮湿环境; 室内使用

电气数据

工作电压 [V]	18...30 DC; ((在潮湿环境中: 18...28 V) 按照SELV/PELV)
额定电压DC [V]	24
电流损耗 [mA]	300
当前负载总数最大值 [A]	0.2

总的输入/输出

输入和输出总数	模拟输出数量: 2

输出

模拟输出数量	2
模拟电压输出 [V]	0...10
负载电阻最小值 [Ω]	3000
精密模拟输出 [%]	0,25

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9

外形

Smart Sensor

SIO模式

否

必需的mater port type

A/B

模拟过程数据

处理周期最小值 [ms]

3.6

IO-Link过程数据（周期性）

功能	位长
设备状态	4
电压 - 输出1	16
电压 - 输出2	16

IO-Link功能（非周期性）

应用特定标签

支持的DeviceID

运行方式	DeviceID
default	614

工作条件

环境温度 [°C]

-25...70

注意环境温度

2000 m: -25...70 °C

3000 m: -25...64 °C

4000 m: -25...62 °C

存储温度 [°C]

-25...70

允许最大的相对空气湿度 [%]

90; (线性递减至50 % (40 °C) 非凝结)

海拔高度最大值 [m]

4000

外壳防护等级

IP 67; IP 69K

污染度

认证/测试

MTTF [年]	432

机械技术数据

重量 [g]	78.5
重量（不含附件和包装材料） [g]	26.5
尺寸 [mm]	63 x 30 x 24.5
原材料	外壳: PA
滚花螺母的材料	不锈钢(1.4404 / 316L)
密封材料	FKM

显示器/操作件

显示

操作	1 x LED, 绿色
模拟量输出	2 x LED, 黄色

注释

其他的信息请您参见使用说明书

包装单位

1 件

电气连接 - 插头

	接插件: 1 x M12, 直型; 译码: A; 锁定: 不锈钢(1.4404 / 316L)

电气连接 - 插座

	接插件: 1 x M12, 直型; 译码: A; 锁定: 不锈钢(1.4404 / 316L); 密封圈: FKM
