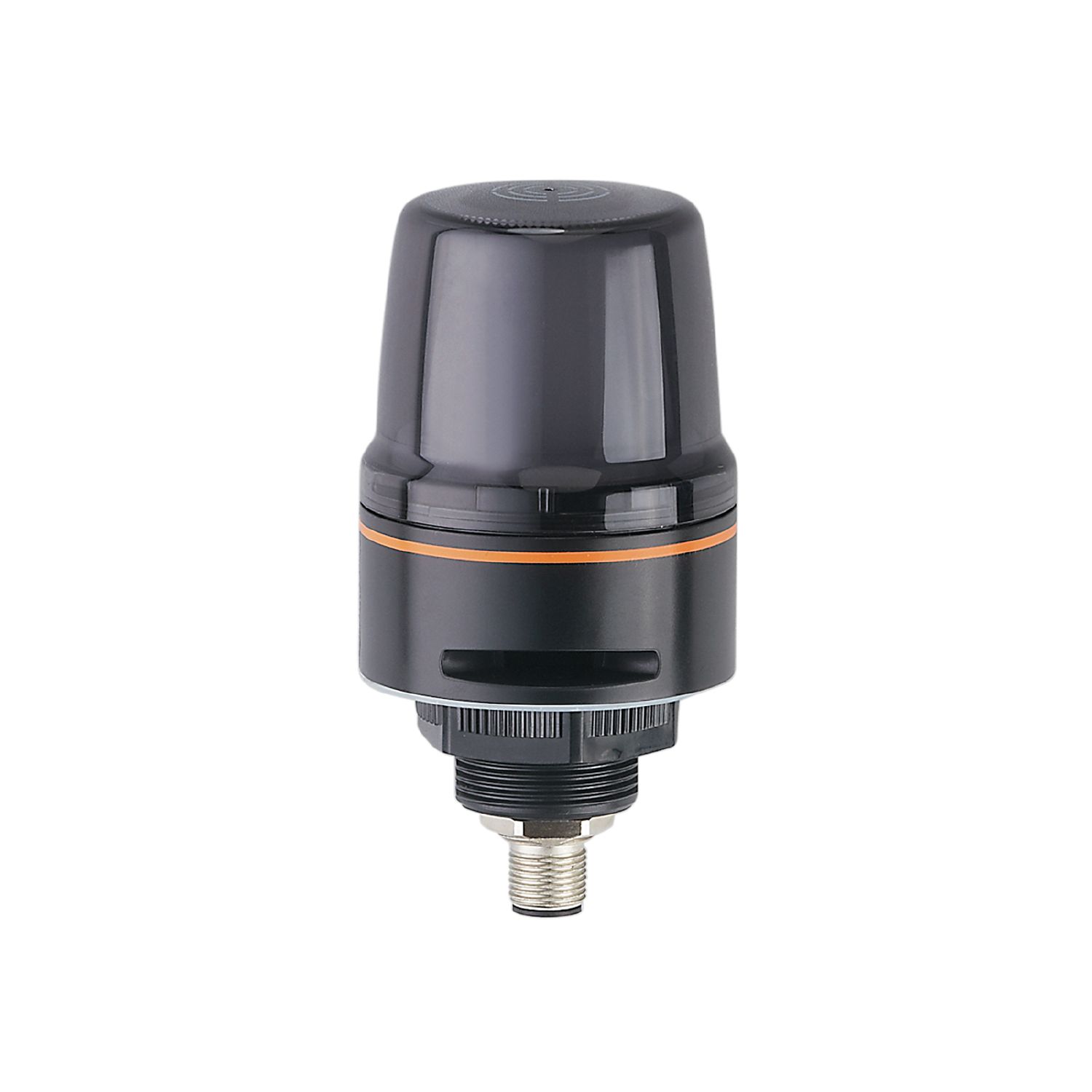

1段式信号灯
DV2131
LED-Lamp/IOL/Buzzer/Button
1段式信号灯
DV2131
LED-Lamp/IOL/Buzzer/Button
- 通过IO-Link或数字输入进行控制
- 完美的可见性
- 使用M30固定螺母轻松安装
- 可选旋律的高音蜂鸣器
- 高防护等级（包括蜂鸣器）
应用
| 应用 | 信号机条件 |
|---|
电气数据
| 工作电压 [V] | 18...30 DC; (按照SELV/PELV ; 符合cULus - Class 2标准) |
|---|---|
| 额定电压DC [V] | 24 |
| 电流损耗 [mA] | < 90 |
| 接通峰值电流 [mA] | 400 |
| 接通峰值电流持续时间 [ms] | 50 |
接口
| 通信接口 | IO-Link | ||||
|---|---|---|---|---|---|
| 传递类型 | COM2 (38,4 kBaud) | ||||
| IO-Link revision | 1.1 | ||||
| SDCI标准 | IEC 61131-9 | ||||
| SIO模式 | 有 | ||||
| 必需的mater port type | A | ||||
| 处理周期最小值 [ms] | 2.3 | ||||
| 支持的DeviceID |
|
工作条件
| 环境温度 [°C] | -25...50 |
|---|---|
| 存储温度 [°C] | -40...75 |
| 允许最大的相对空气湿度 [%] | 90 |
| 海拔高度最大值 [m] | 4000 |
| 外壳防护等级 | IP 65 |
| 污染度 | 2 |
机械技术数据
| 重量 [g] | 169.5 |
|---|---|
| 尺寸 [mm] | Ø 56 / L = 72.5 |
| 原材料 | 外壳: PC |
显示器/操作件
| 显示 |
|
||
|---|---|---|---|
| 元件 |
|
||
| 声信号 | 蜂鸣器 | ||
| 声压最大值 [dB] | 90 |
附件
| 附件(可选) |
|
|---|
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接 - 插头
| IO-Link | 接插件: M12; 译码: A |
|---|
图表
|
墙面安装
|
|
|---|
|
基座安装
|
|
|---|
|
光强分布曲线
|
|
|---|
|
光强分布曲线
|
|
|---|
|
光强分布曲线
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — DV2131-00 — 17.05.2023 —
DV2131 –
LED-Lamp/IOL/Buzzer/Button
电气连接 - 插头
IO-Link
- 1
- UB+
- 2
- 不接线
- 3
- UB-
- 4
- IO-Link
- 5
- 不接线
标准模式
- 1
- IN1 红色
- 2
- IN2 绿色
- 3
- GND
- 4
- 可配置 (蜂鸣器 / 电容式触摸开关)
- 5
- IN3 蓝色
接插件: M12; 译码: A
