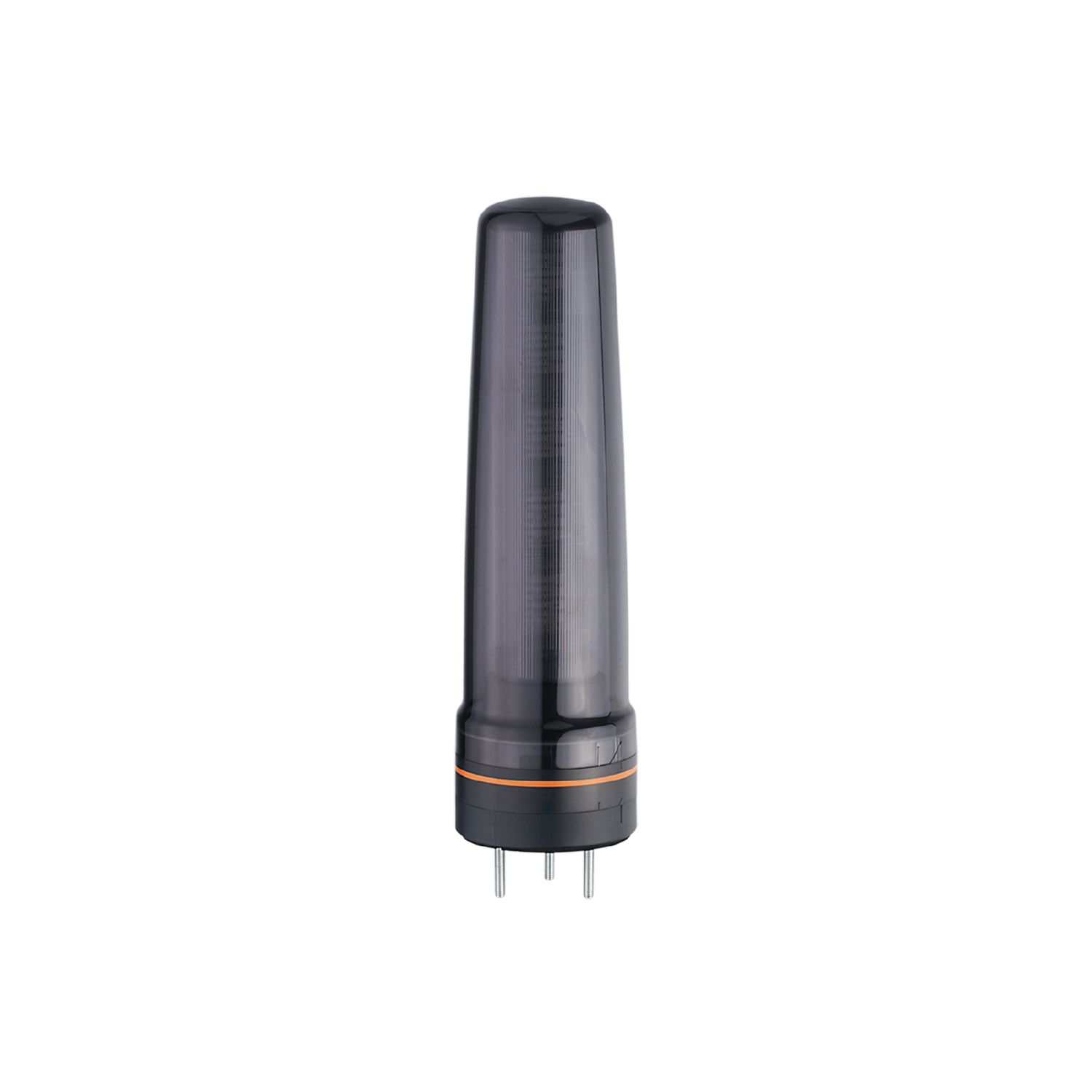

20-LED灯塔
DV2920
LED-Tower-20-a/IO-Link
应用
| 应用 | 信号机条件 |
|---|
电气数据
| 工作电压 [V] | 18...30 DC; (按照SELV/PELV) |
|---|---|
| 额定电压DC [V] | 24 |
| 电流损耗 [mA] | < 200 |
| 接通峰值电流 [mA] | 500; (2 ms; 400 mA: 50 ms) |
输入
| 输入电流高 [mA] | 6 |
|---|
接口
| 通信接口 | IO-Link | ||||
|---|---|---|---|---|---|
| 传递类型 | COM2 (38,4 kBaud) | ||||
| IO-Link revision | 1.1 | ||||
| SDCI标准 | IEC 61131-9 | ||||
| SIO模式 | 有 | ||||
| 必需的mater port type | A | ||||
| 处理周期最小值 [ms] | 3.2 | ||||
| 支持的DeviceID |
|
工作条件
| 环境温度 [°C] | -25...50 |
|---|---|
| 存储温度 [°C] | -40...75 |
| 允许最大的相对空气湿度 [%] | 90 |
| 空气压力 [kPa] | < 106 |
| 海拔高度最大值 [m] | 2000 |
| 外壳防护等级 | IP 65 |
机械技术数据
| 重量 [g] | 412.8 |
|---|---|
| 尺寸 [mm] | Ø 70 / L = 244 |
| 原材料 | 外壳: ABS; 透镜: PC |
显示器/操作件
| 显示 |
|
|---|
附件
| 附件(可选) |
|
|---|
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接 - 插头
| 接插件: M12; 译码: A |
图表
|
墙面安装
|
|
|---|
|
基座安装
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — DV2920-00 — 06.10.2023 —
DV2920 –
LED-Tower-20-a/IO-Link
电气连接 - 插头
- 1
- UB+
- 2
- 不接线
- 3
- UB-
- 4
- IO-Link (C/Q)
接插件: M12; 译码: A
