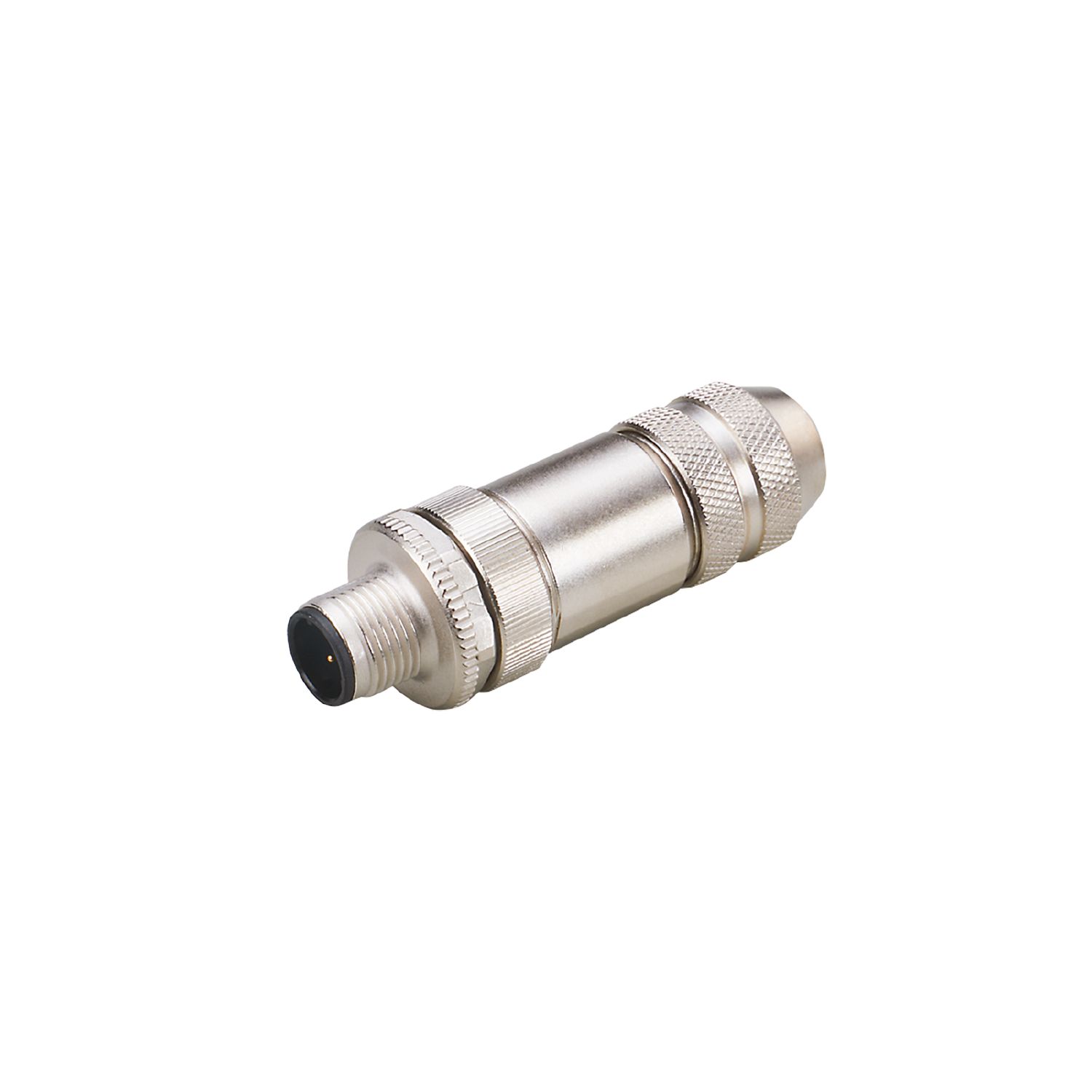

可接线插头
E12289
SSTGN040ZDSFKSG
可接线插头
E12289
SSTGN040ZDSFKSG
- 镀金触点确保可靠的电气连接
- 高防护等级，适应严苛工业环境的需求
- 工作温度范围大
- 使用螺丝端子的安全电缆连接
- 通过可放置的电缆屏蔽而具备良好的电磁兼容性
应用
| 特殊的性能 | 无硅树脂; 镀金触点 |
|---|---|
| 设计 | 以太网电缆, D-coded |
| 无硅树脂 | 有 |
电气数据
| 工作电压 [V] | < 45 AC / < 70 DC |
|---|---|
| 当前负载总数最大值 [A] | 4; (...40 °C) |
工作条件
| 环境温度 [°C] | -25...85 |
|---|---|
| 外壳防护等级 | IP 67 |
机械技术数据
| 重量 [g] | 44.6 |
|---|---|
| 尺寸 [mm] | 20.2 x 20.2 x 63 |
| 原材料 | 模压铸锌 镀镍的 |
| 模制主体材料 | 模压铸锌, 镀镍的 |
| 滚花螺母的材料 | 模压铸锌, 镀镍的 |
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 螺丝接线端子: ...0.75 mm²; 电缆护套: Ø 6...8 mm; AWG 18 |
电气连接 - 插头
| 接口 | 接插件: 1 x M12, 直型; 译码: D; 成型体: 模压铸锌, 镀镍的; 锁定: 模压铸锌, 镀镍的; 触头: 镀金的; 屏蔽连接电缆: 可屏蔽 |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — E12289-00 — 15.04.2011 —
E12289 –
SSTGN040ZDSFKSG
电气连接
螺丝接线端子: ...0.75 mm²; 电缆护套: Ø 6...8 mm; AWG 18
电气连接 - 插头
接插件: 1 x M12, 直型; 译码: D; 成型体: 模压铸锌, 镀镍的; 锁定: 模压铸锌, 镀镍的; 触头: 镀金的; 屏蔽连接电缆: 可屏蔽
