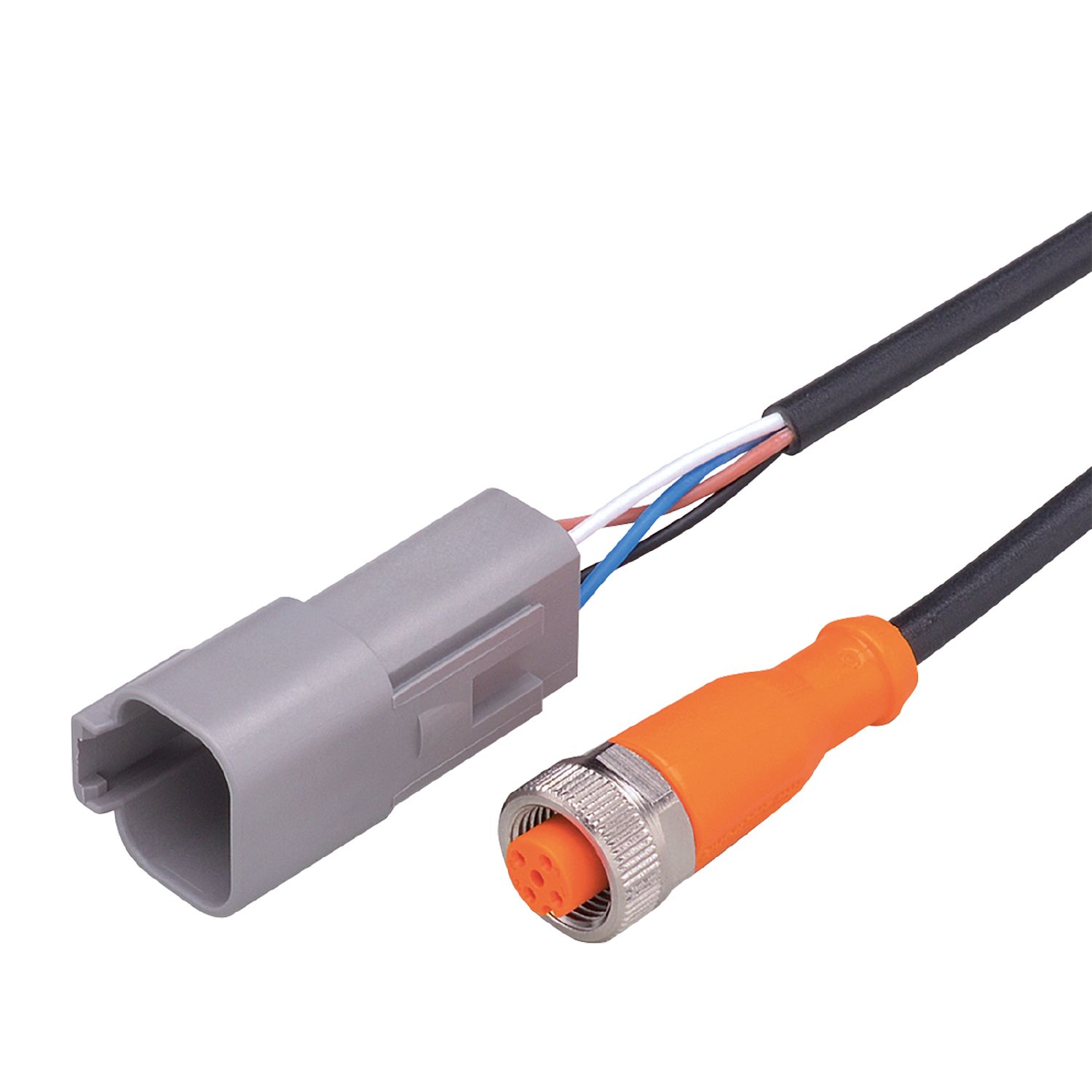

连接电缆
E12345
VDOGH040MSS0,75H04STGX040--S
连接电缆
E12345
VDOGH040MSS0,75H04STGX040--S
- 高防护等级，适应严苛工业环境的需求
- 工作温度范围大
- 屏蔽电缆而具备良好的电磁兼容性
- 镀金触点确保可靠的电气连接
- 配备德驰连接器，快速简便地连接到集成系统
停产产品 - 存档登录
应用
| 特殊的性能 | 无硅树脂; 无卤素; 镀金触点; 牵引链适用性 |
|---|---|
| 无硅树脂 | 有 |
电气数据
| 工作电压 [V] | 10...36 DC |
|---|---|
| 防护等级 | II |
| 当前负载总数最大值 [A] | 4 |
工作条件
| 环境温度 [°C] | -25...90 |
|---|---|
| 外壳防护等级 | IP 67 |
机械技术数据
| 重量 [g] | 54.6 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 原材料 | 插座外壳: TPU 桔黄色; 密封圈: FKM | ||||||||
| 滚花螺母的材料 | 黄铜, 镀镍的 | ||||||||
| 牵引链适用性 | 有 | ||||||||
| 牵引链适用性 |
|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插头
| 接插件: 1 x 德驰接插件, 直型; 触头: 镀镍的 |
电气连接
| 接口 | 电缆: 0.75 m, PUR, 无卤素, 黑色, Ø 5.1 mm; 4 x 0.50 mm² (64 x Ø 0.1 mm ) |
|---|
电气连接 - 插座
| 接插件: 1 x M12, 直型; 译码: A; 锁定: 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — E12345-00 — 09.10.2012 —
E12345 –
VDOGH040MSS0,75H04STGX040--S
电气连接 - 插头
接插件: 1 x 德驰接插件, 直型; 触头: 镀镍的
电气连接
电缆: 0.75 m, PUR, 无卤素, 黑色, Ø 5.1 mm; 4 x 0.50 mm² (64 x Ø 0.1 mm )
接口
电气连接 - 插座
接插件: 1 x M12, 直型; 译码: A; 锁定: 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm
