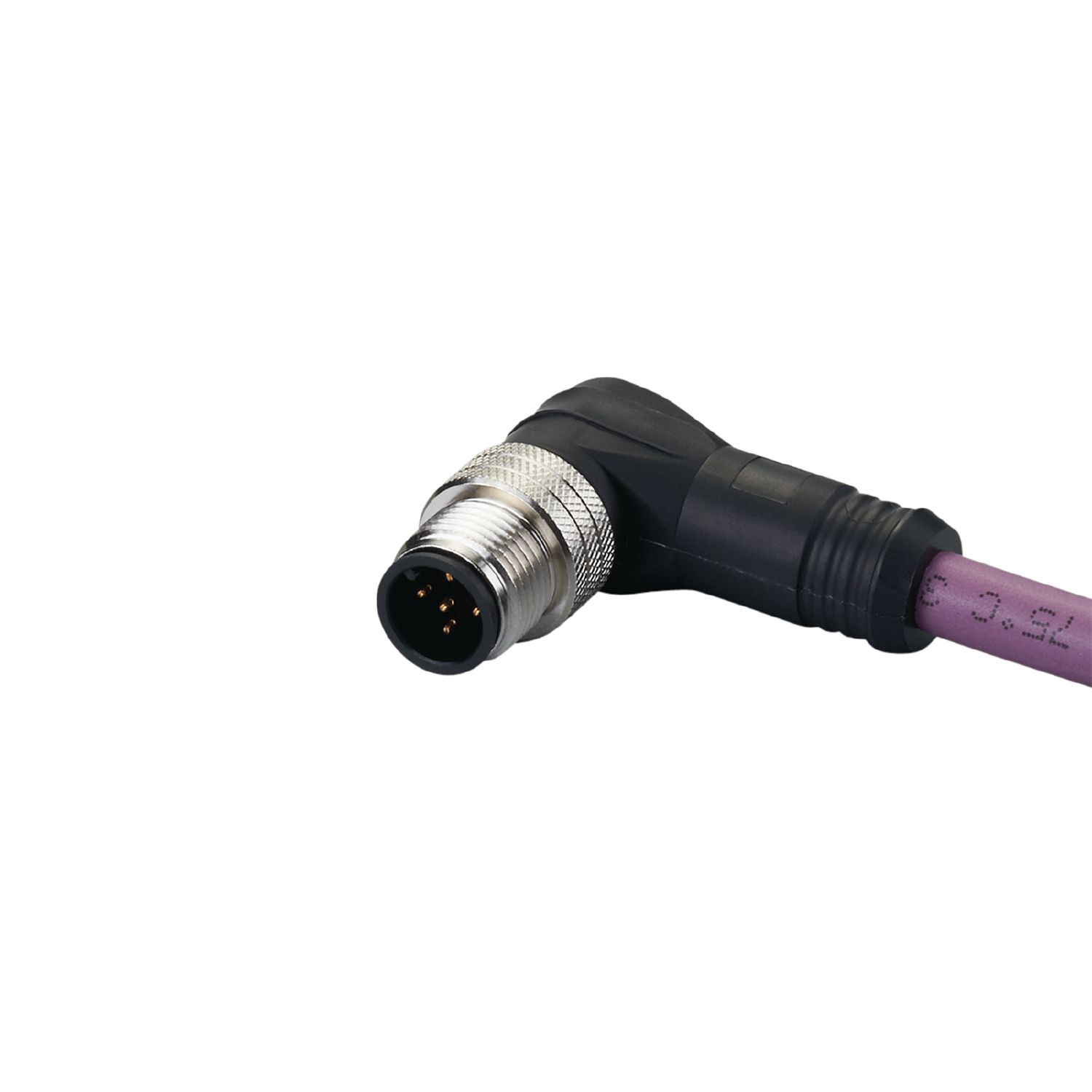

带插头连接电缆

E12346

ASTGA050MSS01,5C04

带插头连接电缆

E12346

ASTGA050MSS01,5C04

高防护等级，适应严苛工业环境的需求
工作温度范围大
屏蔽电缆而具备良好的电磁兼容性
即使不使用工具进行安装也可永久可靠地密封
镀金触点确保可靠的电气连接

停产产品 - 存档登录

应用

特殊的性能	无硅树脂; 镀金触点; 屏蔽的电缆
无硅树脂	有

电气数据

工作电压 [V]	< 30 AC / < 36 DC
防护等级	II
当前负载总数最大值 [A]	4

工作条件

环境温度 [°C]	-25...90
外壳防护等级	IP 68

机械技术数据

重量 [g]	127.4
尺寸 [mm]	38 x 15 x 31
原材料	外壳: TPU 黑色
滚花螺母的材料	黄铜, 镀镍的

注释

CAN总线终端电阻 (120 Ω)集成在M12连接器

包装单位

1 件

电气连接

	电缆: 1.5 m, PVC, 紫色, Ø 6.7 mm, 屏蔽; 2 x 0.34 mm² / AWG 22 + 2 x 0.25 mm² / AWG 24

电气连接 - 插头

接口	接插件: 1 x M12, 角型; 译码: A; 锁定: 黄铜, 镀镍的; 触头: 镀金的; 屏蔽连接电缆: 不连接屏蔽
