流量传感器

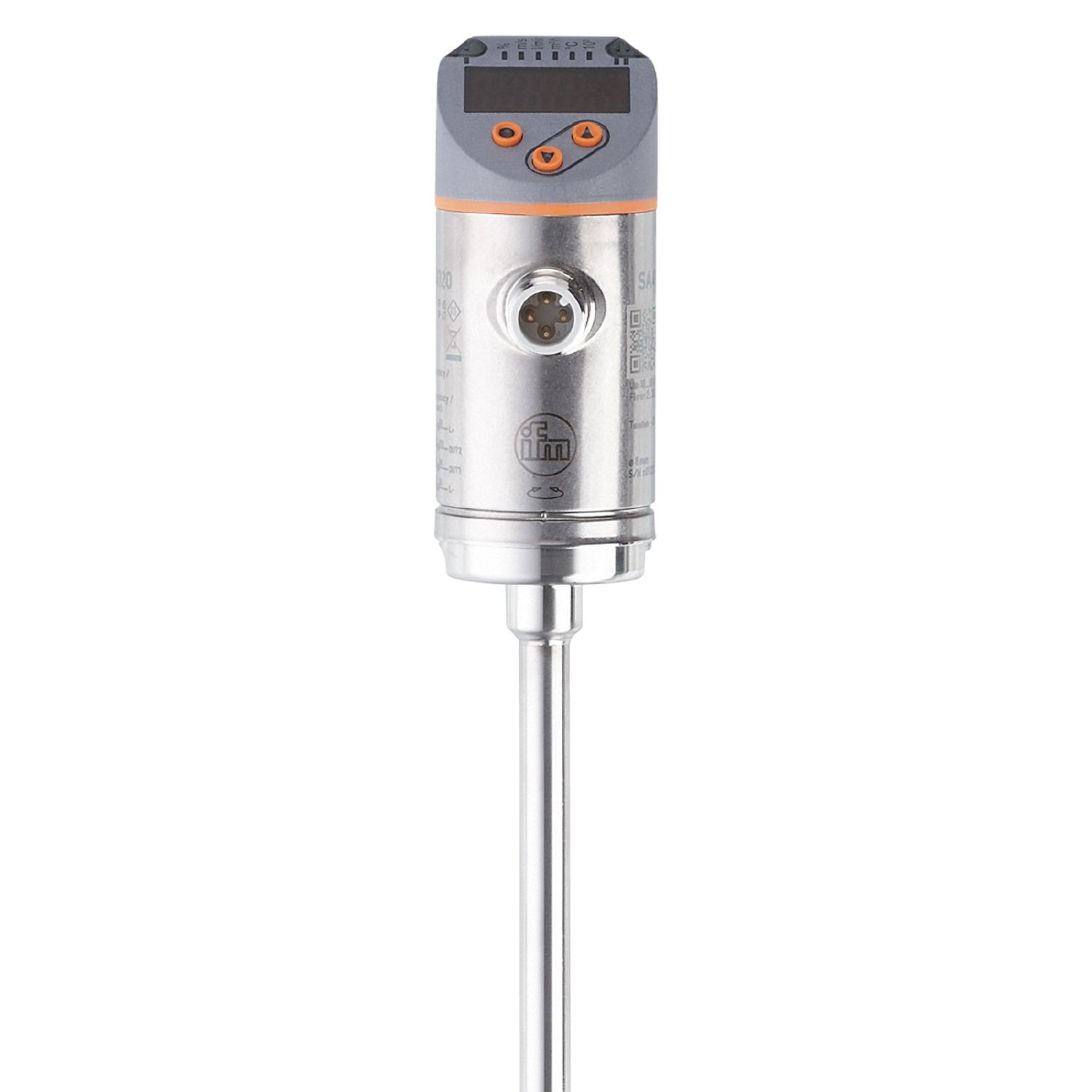

Name: SA4120
Brand: ifm
SKU: SA4120
Price: 4495.00 CNY

SA4120

SAEXXXXBFRKG/US-100

流量传感器

SA4120

SAEXXXXBFRKG/US-100

同时测量流量和温度
可靠的气流监控
红/绿显示，用于明确标识可接受的范围
带有开关输出、模拟信号和 IO-Link
管路连接可进行旋转，方便进行最佳的排列

方便的按钮操作或通过IO-Link进行参数设置

产品特征

输入和输出总数	数字输出数量: 2; 模拟输出数量: 1
系统接口	Ø 8 mm

应用

特殊的性能	镀金触点
安装	建议用于管径; ( 15...400 mm)
介质	空气
介质温度 [°C]	-20...100
抗压强度 [bar]	50
抗压强度 [MPa]	5
允许工作压力的最大值（用于应用程序符合CRN标准） [bar]	50

电气数据

工作电压 [V]	18...30 DC; (按照SELV/PELV)
电流损耗 [mA]	< 100
防护等级	III
反相保护	有
开机延迟时间 [s]	10

总的输入/输出

输入和输出总数	数字输出数量: 2; 模拟输出数量: 1

输出

输出数量	2
输出信号	开关信号; 模拟信号; 频率信号; IO-Link; (可配置)
电气设计	PNP/NPN
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	250
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	350
短路保护	有
短路保护类型	脉冲
过载保护	有
输出频率 [Hz]	0...1000

测量/设定范围

探杆长度L [mm]	100
操作模式	相对; 绝对气体; (绝对式: 建议的参考测量; 出厂设定: 相对)
显示范围 [m/s]	0...36
分辨率 [m/s]	0.2
开关点, SP [m/s]	2...30
复原点, rP [m/s]	0.6...28.6
测量值起点, ASP [m/s]	0...24
测量值终点, AEP [m/s]	6...30
频率终点，FEP [m/s]	6.6...30
频率终点, FrP [Hz]	100...1000

气体 - “绝对”工作模式

设定范围 [m/s]	0...30
最大灵敏度时的测量范围 [m/s]	0.6...30

气体 - “相对”工作模式

设定范围 [m/s]	0...60
最大灵敏度时的测量范围 [m/s]	0.6...30

温度监控

测量范围 [°C]	-20...100
分辨率 [°C]	0.2

精度/偏差

气体 - “绝对”工作模式

重复精度	± (3 % MW + 0,6 % MEW)

气体 - “相对”工作模式

精确度	± (10 % MW + 2 % MEW); (参考条件: DN50; 内径 51 mm; 在最大灵敏度范围内: 20 °C / < 6 bar; 插入深度: 15 mm; 入口管长度: 2.5 m; 传感器探头处的标准速度（符合DIN ISO 2533标准）)
重复精度	± (3 % MW + 0,6 % MEW)

温度监控

温度变化率	± 0,005 K/°C
精确度 [K]	± 2 / + 8; (流速> 20 % VMR和20 °C: ± 2)

反应时间

反应时间 [s]	7

温度监控

响应时间T05 / T09 [s]	30 (T09); (流速: ≥ 10 m/s)

软件/编程

参数设定	迟滞/窗口; 常开/常闭; 输出极性; 电流/频率输出; 介质设定; 阻尼; Teach示教功能; 显示屏可旋转及关闭; 测量标准单位; 过程值颜色

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9

外形

Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis

SIO模式

有

必需的mater port type

模拟过程数据

二位输出过程数据

处理周期最小值 [ms]

支持的DeviceID

运行方式	DeviceID
Factory setting / ModE = (REL)	1237
ModE = (ABS)	1238

工作条件

环境温度 [°C]	-40...80
存储温度 [°C]	-40...100
外壳防护等级	IP 65; IP 67

认证/测试

EMC电磁兼容

DIN EN 60947-5-9

抗冲击

DIN EN 60068-2-27

50 g (11 ms)

抗震

DIN EN 60068-2-6

5 g (10...2000 Hz)

MTTF [年]

131

UL认证

UL认证编号	I017
文件数量UL	E174189

机械技术数据

重量 [g]	295.05
原材料	不锈钢(1.4404 / 316L); PBT-GF20; PBT-GF30
材料(接液部件)	不锈钢(1.4404 / 316L)
系统接口	Ø 8 mm

显示器/操作件

显示

显示单位	6 x LED, 绿色 (%, m/s, l/min, m³/h, °C, 10³)
开关状态	2 x LED, 黄色
测量值	字母数字显示, 红色/绿色 4位数字

注释

MW = 测量值

MEW = Final value of the measuring range

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的
