- SA4320

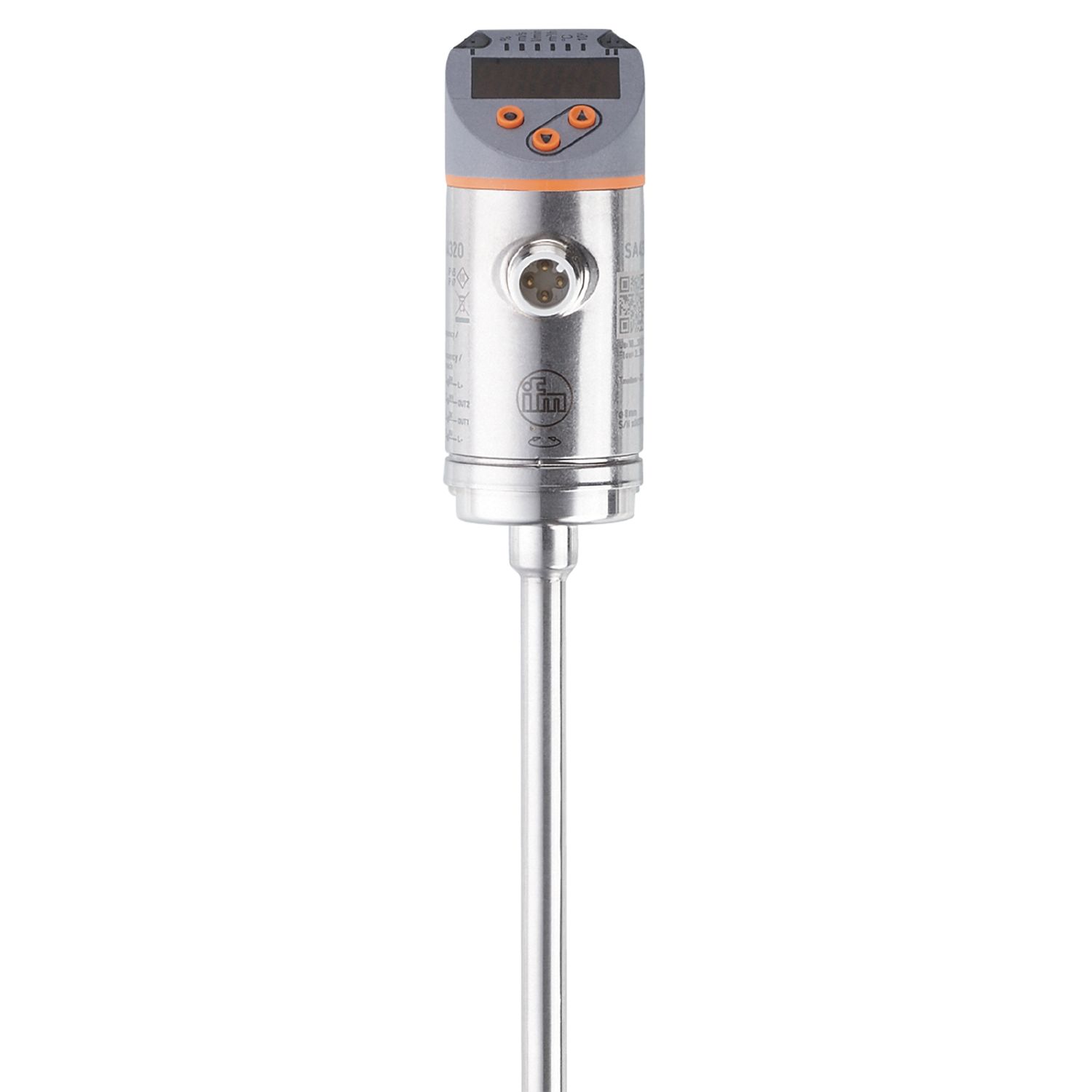

流量传感器
SA4320
SAEXXXXBFRKG/US-100
产品特征
输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 |
---|---|
系统接口 | Ø 8 mm |
应用
特殊的性能 | 镀金触点 |
---|---|
安装 | 建议用于管径; ( 15...400 mm) |
介质 | 空气 |
介质温度 [°C] | -20...100 |
抗压强度 [bar] | 50 |
抗压强度 [MPa] | 5 |
允许工作压力的最大值(用于应用程序符合CRN标准) [bar] | 50 |
电气数据
工作电压 [V] | 18...30 DC; (按照SELV/PELV) |
---|---|
电流损耗 [mA] | < 100 |
防护等级 | III |
反相保护 | 有 |
开机延迟时间 [s] | 10 |
总的输入/输出
输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 |
---|
输出
输出数量 | 2 |
---|---|
输出信号 | 开关信号; 模拟信号; 频率信号; IO-Link; (可配置) |
电气设计 | PNP/NPN |
数字输出数量 | 2 |
输出功能 | 常开/常闭; (可设定参数) |
开关量输出DC电压降最大值 [V] | 2.5 |
开关量输出DC的持续电流负载 [mA] | 250 |
模拟输出数量 | 1 |
模拟电流输出 [mA] | 4...20; (可调整量程) |
负载最大值 [Ω] | 350 |
短路保护 | 有 |
短路保护类型 | 脉冲 |
过载保护 | 有 |
输出频率 [Hz] | 0...1000 |
测量/设定范围
探杆长度L [mm] | 200 |
---|---|
操作模式 | 相对; 绝对气体; (绝对式: 建议的参考测量; 出厂设定: 相对) |
显示范围 [m/s] | 0...36 |
分辨率 [m/s] | 0.2 |
开关点, SP [m/s] | 2...30 |
复原点, rP [m/s] | 0.6...28.6 |
测量值起点, ASP [m/s] | 0...24 |
测量值终点, AEP [m/s] | 6...30 |
频率终点,FEP [m/s] | 6.6...30 |
频率终点, FrP [Hz] | 100...1000 |
设定范围 [m/s] | 0...30 |
---|---|
最大灵敏度时的测量范围 [m/s] | 0.6...30 |
设定范围 [m/s] | 0...60 |
---|---|
最大灵敏度时的测量范围 [m/s] | 0.6...30 |
测量范围 [°C] | -20...100 |
---|---|
分辨率 [°C] | 0.2 |
精度/偏差
重复精度 | ± (3 % MW + 0,6 % MEW) |
---|
精确度 | ± (10 % MW + 2 % MEW); (参考条件: DN50; 内径 51 mm; 在最大灵敏度范围内: 20 °C / < 6 bar; 插入深度: 15 mm; 入口管长度: 2.5 m; 传感器探头处的标准速度(符合DIN ISO 2533标准)) |
---|---|
重复精度 | ± (3 % MW + 0,6 % MEW) |
温度变化率 | ± 0,005 K/°C |
---|---|
精确度 [K] | ± 2 / + 8; (流速> 20 % VMR和20 °C: ± 2) |
反应时间
反应时间 [s] | 7 |
---|
响应时间T05 / T09 [s] | 30 (T09); (流速: ≥ 10 m/s) |
---|
软件/编程
参数设定 | 迟滞/窗口; 常开/常闭; 输出极性; 电流/频率输出; 介质设定; 阻尼; Teach示教功能; 显示屏可旋转及关闭; 测量标准单位; 过程值颜色 |
---|
接口
通信接口 | IO-Link | ||||||
---|---|---|---|---|---|---|---|
传递类型 | COM2 (38,4 kBaud) | ||||||
IO-Link revision | 1.1 | ||||||
SDCI标准 | IEC 61131-9 | ||||||
外形 | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | ||||||
SIO模式 | 有 | ||||||
必需的mater port type | A | ||||||
模拟过程数据 | 2 | ||||||
二位输出过程数据 | 2 | ||||||
处理周期最小值 [ms] | 3 | ||||||
支持的DeviceID |
|
工作条件
环境温度 [°C] | -40...80 |
---|---|
存储温度 [°C] | -40...100 |
外壳防护等级 | IP 65; IP 67 |
认证/测试
EMC电磁兼容 |
|
||||
---|---|---|---|---|---|
抗冲击 |
|
||||
抗震 |
|
||||
MTTF [年] | 131 | ||||
UL认证 |
|
机械技术数据
重量 [g] | 343.8 |
---|---|
原材料 | 不锈钢(1.4404 / 316L); PBT-GF20; PBT-GF30 |
材料(接液部件) | 不锈钢(1.4404 / 316L) |
系统接口 | Ø 8 mm |
显示器/操作件
显示 |
|
---|
注释
注释 |
|
||
---|---|---|---|
包装单位 | 1 件 |
电气连接
接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
---|
