用于连续状态监测时的测量方向

测量方向应为主要振动的方向。主要振动通常位于轴的径向方向。对于需要承受高轴向作用力的固定轴承或轴向轴承,则建议测量方向为轴的轴向方向。

安装指导

机器

说明


传感器数量

传感器位置

警报

根本问题

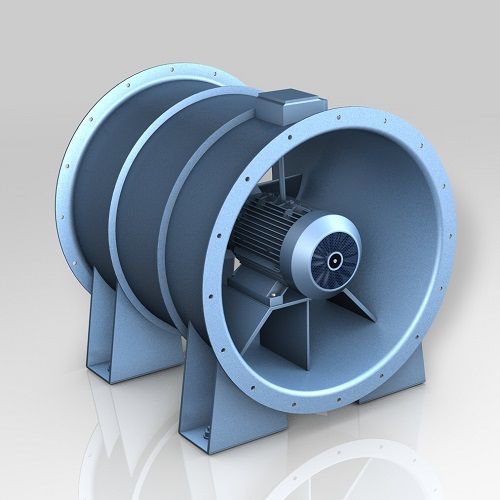

轴向风扇 1 电机的径向驱动端 a-Peak
v-RMS
a-RMS
Temp
冲击 松动 磨损(轴承) 过热

*注释
a = 加速度
V = 速度
V = 垂直
H = 水平
DE = 驱动端
NDE = 非驱动端

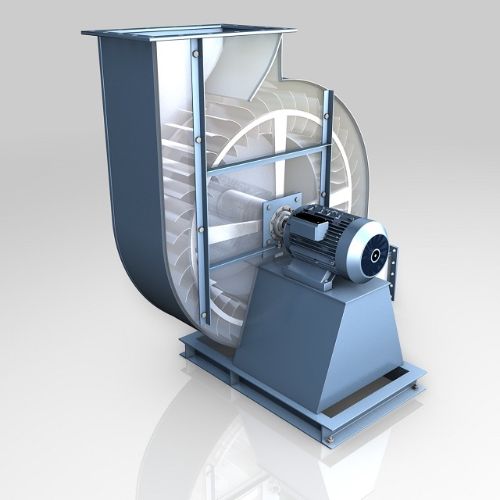

径向直接驱动风扇 2 电机的径向V-DE和H-NDE* a-Peak
v-RMS
a-RMS
Temp
冲击 松动 磨损(轴承) 过热

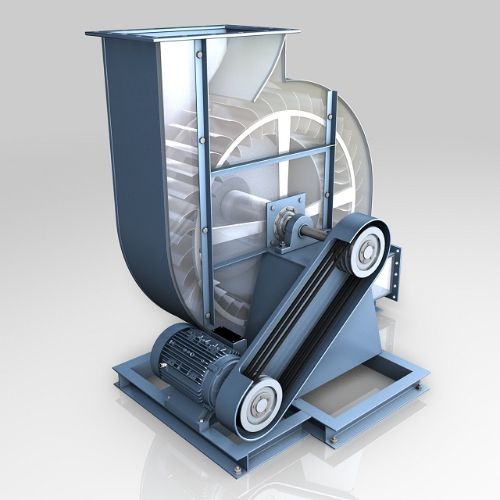

径向间接驱动风扇 4 电机和风扇轴的径向V-DE和H-NDE a-Peak
v-RMS
a-RMS
Temp
冲击 松动 磨损(轴承) 过热

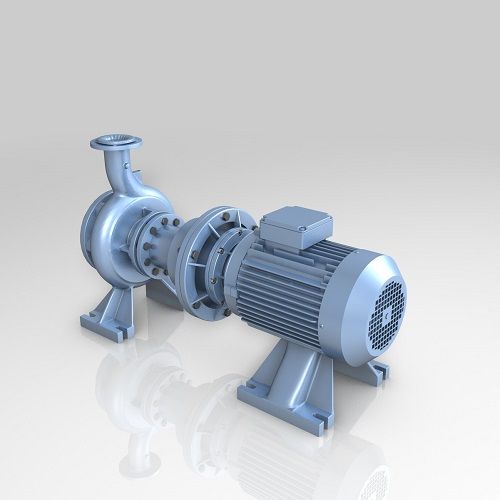

离心泵 4 电机和泵轴的径向V-DE和H-NDE a-Peak
v-RMS
a-RMS
Temp
气蚀 松动 磨损(轴承) 过热

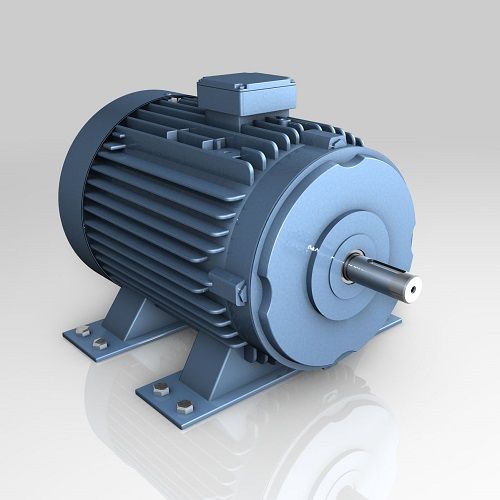

电动机 2 电机的径向V-DE和H-NDE* a-Peak
v-RMS
a-RMS
Temp
冲击 松动 磨损(轴承) 过热
