带IO-Link接口的JBC动态倾角传感器
全向、卓越──极致性能，极简设计
借助全新的 JBC 系列加速度补偿型倾角传感器，将应用的信号质量提升至新高度。该传感器可持续记录六自由度（6DoF）范围内发生的所有加速度和转速数据。
基于Kalman滤波器的先进传感器融合算法，能够实时检测并补偿振动、冲击和旋转运动。
结果：系统仅精确、无延迟地输出与横滚和俯仰相关的实际角度值，即使在动态条件下也能确保高精度。
专为批量生产而优化！
小巧坚固的设计，性能出众。
将集成和安装工作量降至最低
- 仅需两颗紧固螺钉
- 感应式示教平面，无需任何软件即可轻松“归零”
出厂时已校准，确保测量精度
- 每个传感器均在出厂时经过全量程校准。
- 在任何安装位置都能确保高精度
得益于SensorFusion技术，功能多样
- 加速度传感器与陀螺仪之间的空间交互
- 无附加滤波带来的时间延迟
全向测量（6自由度）
- 所有轴的原始数据均可作为传感器融合的基础。
- 所有原始数据均可单独获取。
JBC 系列动态倾角传感器是移动/驱动应用场景（如调平、角度测量和定位）的理想解决方案。
此类应用场景通常要求产品占用空间极小、重量非常低，但性能不可降低！

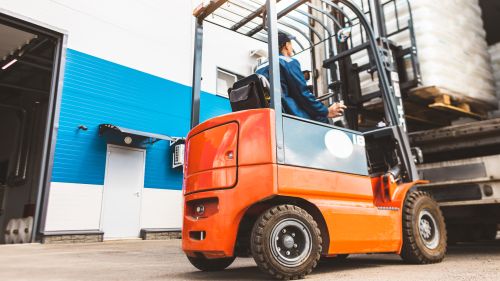

叉车
- 在叉车行进过程中监测叉齿倾角和提升门架
- 防止因装载不当导致倾覆

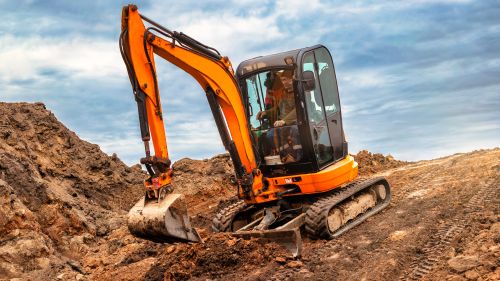

微型挖掘机
- 无论驾驶室处于何种位置，都能在精确定位挖掘机附件
- 限制驾驶室的倾斜角度（“防翻车保护”）

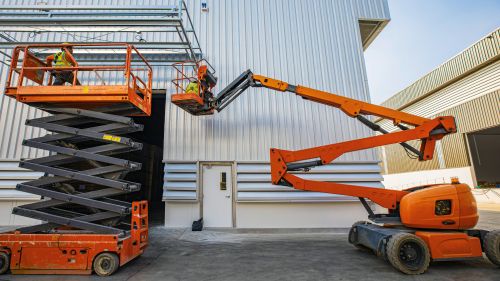

升降平台
- 无论地面状况如何，均能实现平台的精准平稳对齐
- 根据角度值计算升降高度

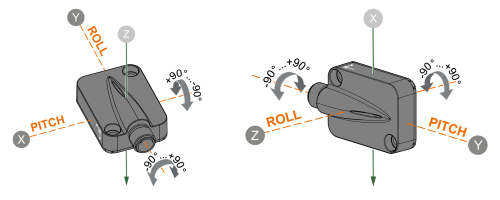

JBC 系列惯性测量单元可根据应用需求进行安装，即水平或垂直安装。根据具体的最终安装位置，传感器会输出两个补偿后的倾斜角度（俯仰角和横滚角）。此外，还可通过接口在室内调整传感器所需的对准方向。
| JBC234 | JBC334 | |
|---|---|---|
| 安装方向 | 垂直 “壁挂安装” |
水平 “桌面安装” |
| 测量轴（内部） | 6 3x加速度 + 3x转速 |
|
| 测量轴（角度） | 2 横滚角 + 俯仰角 |
|
| 测量范围 | -90°… +90°（可在360°范围内自由使用） | |
| 输出信号 | 2路开关量输出 / IO-Link | |
| 安装 | 2颗 TORX 安装螺钉 M4（随附） | |
| 其他功能 | • 可变安装角度 • 测量轴的反转和交换 • 零点设置 / 示教按钮、引脚5 或通过接口设置 • 通过偏航角校正辅助对准 • 可配置的工作模式（应用配置文件） • 运行时长计数器 • 最小/最大值存储 • 原始数据 (2x角度；3x加速度；3x转速；1x温度) • LED状态指示灯 |
|
