了解IO-Link技术相关详细信息
全球标准：IO-Link
在IO-Link技术广为应用之前，传感器和执行器主要采用二进制和模拟信号进行数据传输，只能传输有限的诊断数据。随着IO-Link标准在全球范围内的普及，越来越多的精确数据如今得以快速传输，并能提供丰富的诊断信息。同时，传感器连接的复杂程度显著降低，系统设计更为简洁，布线得到简化，集成选项也更加丰富。
IO-Link技术可集成至配备了PLC的自动化系统，还可以集成至工业物联网系统。总体而言，IO-Link技术可提供三类数据（具体因传感器而异）：循环数据、非循环数据及事件相关数据。
IO-Link额外的优势
ifm提供额外信息和功能，作为我们许多IO-Link设备的标准配置。
在周期性数据方面
- 单个传感器——多个过程值
- 标准化的过程数据结构
- 设备状态
- 具备扩展和可控功能的传感器技术
在非周期性数据方面
- 识别：应用、功能和位置的标签，产品URI（符合IEC 61406标准的"标识链接"）
- 特定传感器数据，如运行小时计数器、开关循环计数器和内部温度
事件数据
- 诊断数据概览
- 诊断数据存储
在PLC中的应用
周期性数据
在PLC中，周期性数据的使用非常简单，只需定义一个地址范围和数据大小即可。这些信息在IO-Link接口描述中有具体说明，也可通过我们的官网查询每个ifm传感器的相关信息。正确设定后，系统即可提供数据，以便在程序中使用。
在ifm，我们将数据结构标准化，帮助您快速便捷地将IO-Link设备集成至贵司系统中。依据不同的映射方式，部分设备的过程数据可能需进行计算，或其地址范围需进行调整（例如位移位、字节交换、系数等）。
非周期性数据
非周期性通信支持访问特定参数，并通过以下方式配置和调整设备参数：
- 通过moneo blue或moneo configure等软件
- 通过PLC中的功能块
- 对于Profinet：可将参数集成至GSDML中（链接PLC工具）
在工业物联网中的应用
有多种通信方法适用于工业物联网通信。主站可通过REST API、MQTT或OPC UA进行通信，数据则以JSON格式提供。周期性数据、非周期性数据及事件数据均可读写。ifm提供简易解决方案，通过机器可读的IODD将数据转换为可读信息，供下游系统使用。
"IO设备描述"(IODD)文件包含了关于设备可用信息的详细说明，如标识、参数、过程数据、诊断数据及通信属性。IODD通常以.zip文件下载，其中包含一个.xml文件和产品图片。
某些工程软件（例如我们的免费配置软件moneo configure free）和某些自动化系统可直接使用IODD文件。然而，大多数情况下都不必使用IODD，因为您只需了解可用数据的位置即可。ifm以可读格式发布IO-Link接口描述（PDF文件），帮助您理解可以访问的信息。
- 所有制造商提供的IODD文件均可通过IODD查找器进行查询

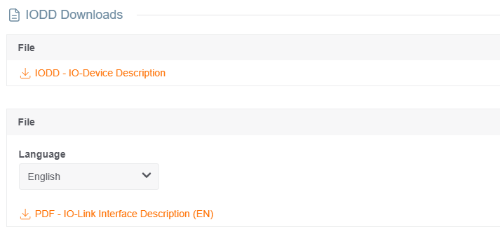

- IODD及IO-Link接口描述（PDF格式）文件可从ifm官网的各IO-Link设备下载专区进行下载。

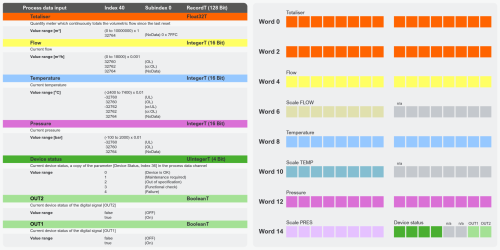

摘录SD5500 IO-Link接口描述（仅输入数据）

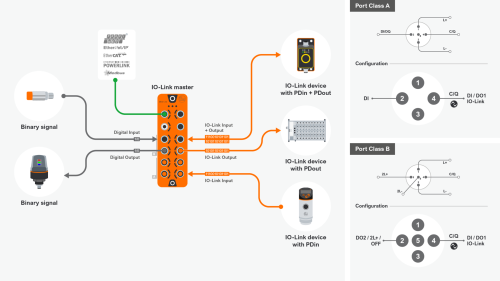

一个IO-Link主站通常提供多个端口，用于连接IO-Link设备。端口分为A端口和B端口，所有制造商均采用统一标准，详见IO-Link规范。
- IO-Link联盟 提供了一份经过测试并确认符合规范的设备清单。
根据不同的数据速率和响应时间要求，IO-Link通信类型可分为三类：COM1、COM2 和 COM3。
这些通信类型定义了IO-Link主站与设备之间点对点连接的波特率，可针对不同应用场景进行优化调整：
- COM1 – 4.8 kbaud
适用于数据量较小的简单传感器，尤其适合长距离电缆或存在电磁干扰的环境。 - COM2 – 38.4 kbaud
适用于众多工业应用场景的成熟标准，兼顾了速度与稳定性。 - COM3 – 230.4 kbaud
适用于具有高数据量、短循环时间的高性能传感器和执行器——是快速测量或控制过程的理想选择。
主站与设备建立连接时，将自动选择适配的通信类型，从而确保始终可靠且适合应用需求的通信。
