Q: IODD是什么意思？

IODD是IO-Link设备说明（ IO -Link D evice D escription）的缩写。每个IO-Link设备都有单独的IODD文件。设备属性和传感器的识别、过程和诊断数据等信息都保存在该文件中。将传感器集成至IO-Link基础设施时需要这些文件。 ifm在网站的“文档&下载”下方提供了每款IO-Link产品的IODD文件。此外，ifm销售的每个IO-Link设备的IODD都保存在公司的参数设置软件及ifm其他IO-Link设备软件解决方案和端口配置工具中。 IO-Link社区还提供不受制造商限制的IODD数据库： 跳转到IODD查找器

Q: 什么是IO-Link主站？

IO-Link主站用于建立1个或多个IO-Link设备与现场总线系统的连接，起到网关的作用。 产品概览：IO-Link主站

Question 1

什么是IO-Link？

Accepted Answer

IO-Link是一种允许用户设置点对点连接的开放式标准化技术。它无需对传感器进行寻址。IO-Link联盟成员公司的IO-Link组件相互兼容。

Question 2

IO-Link是另一种现场总线吗？

Accepted Answer

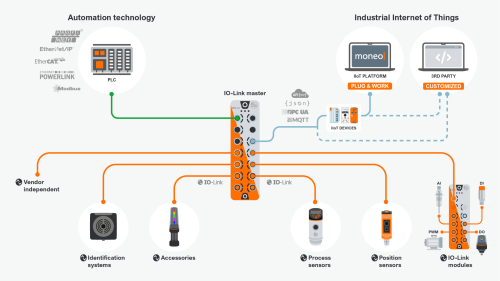

IO-Link不是现场总线。在自动化架构中，IO-Link位于现场总线拓扑结构以下。IO-Link主站用于将传感器连接至现场总线和相连的控制器（参见图片）。

Question 3

如何将IO-Link传感器集成到控制器？

Accepted Answer

IO-Link发送的过程数据无需进一步转换即可由PLC读取。更多信息请参见系统集成章节。

Question 4

IODD是什么意思？

Accepted Answer

IODD是IO-Link设备说明（IO-Link Device Description）的缩写。每个IO-Link设备都有单独的IODD文件。设备属性和传感器的识别、过程和诊断数据等信息都保存在该文件中。将传感器集成至IO-Link基础设施时需要这些文件。

ifm在网站的“文档&下载”下方提供了每款IO-Link产品的IODD文件。此外，ifm销售的每个IO-Link设备的IODD都保存在公司的参数设置软件及ifm其他IO-Link设备软件解决方案和端口配置工具中。

IO-Link社区还提供不受制造商限制的IODD数据库：跳转到IODD查找器

Question 5

IO-Link传感器如何发送测量值？

Accepted Answer

通过IO-Link，测量值和过程值可以纯数字化的形式（无需转换）从传感器发送到PLC。

Question 6

IO-Link测量值与模拟量信号（4…20 mA）有何不同？

Accepted Answer

整个测量值的传输都是数字化的，不进行任何测量值转换。对于模拟量信号传输，可以在传感器中将数字化测量值转换为模拟量信号并发送至PLC，并在PLC转换回数字量信号。该传输原理易于出错且存在转换损失。请点击这里了解更多相关优势。

Question 7

IO-Link可以检测断线问题吗？

Accepted Answer

可以。IO-Link主站可在一次通信循环内检查所有IO-Link设备。若某个设备不响应，则会立即检测到断线问题，并且不论测量值如何都会发出相应信号。

Question 8

IO-Link传感器可以发出故障信号吗？

Accepted Answer

可以，这通过事件来完成。传感器（设备）可以检测错误的运行状态并将相关信号发送到主站。这通过在接口中设置位来完成。主站可读取该事件，并将其作为典型错误代码发送至控制器。

Question 9

什么是IO-Link主站？

Accepted Answer

IO-Link主站用于建立1个或多个IO-Link设备与现场总线系统的连接，起到网关的作用。产品概览：IO-Link主站

Question 10

IO-Link主站设置

Accepted Answer

每个主站端口都必须由用户根据应用的需求进行配置：主站端口模式（DI、DO、IO-Link），过程数据宽度和数据长度。建议：激活设备识别功能，以便以后进行兼容设备的更换。moneo configure软件可通过扫描网络中的可用IO-Link主站和相连设备，让该任务变得更简单。

Question 11

IO-Link设备参数的上传和下载

Accepted Answer

端口自动上传或下载取决于IO-Link设备的参数设置以及主站端口的配置。IO-Link设备的参数设置和主站配置使用LR DEVICE等工程设计工具完成。
U盘版LR DEVICE：QA0011
下载版LR DEVICE：QA0012

Question 12

没有IO-Link架构可以使用IO-Link传感器吗？

Accepted Answer

通常，在没有IO-Link基础设施的情况下IO-Link传感器也可工作。在这种情况下，它以正常传感器的形式运行，而不提供额外信息。然而，若与内存插头配套使用，IO-Link传感器的参数设置将显著简化。若后续对系统进行了IO-Link改造，IO-Link的优势将立竿见影。

Question 13

内存插头有何优势？

Accepted Answer

对于未实施IO-Link技术的设备，内存插头可用来将参数发送到更换后的新设备上。它会读取和保存相连IO-Link传感器的数据，并将保存的参数复制到采用出厂设置的相同类型传感器上。
ifm内存插头：E30398

Question 14

执行器

Accepted Answer

将电信号转化为动能的设备。

Question 15

A端口/B端口

Accepted Answer

A端口集成了用于设备的低电流电源；B端口还额外提供用于输出的独立电源。

Question 16

非周期性数据

Accepted Answer

仅在发出要求后才从控制器传输的数据（例如参数数据、诊断数据等）。

Question 17

双向数据

Accepted Answer

双向传输（从IO-Link主站传输以及传输至IO-Link主站）的数据。因此，传感器可以在运行期间进行配置和读取。

Question 18

COM1-3

Accepted Answer

IO-Link数据传输率。在IO-Link设备与IO-Link主站之间每个循环最多可以传输32位数据。COM1的传输速率为4.8 kBit/s，COM2的传输速率为38.4 kBit/s，COM3的传输速率为230.4 kBit/s。

Question 19

设备

Accepted Answer

设备可以是传感器、执行器或混合设备。它是一种无源装置，仅在主站发出请求时应答。

Question 20

DI / DO

Accepted Answer

数字量输入/数字量输出。

Question 21

DTM

Accepted Answer

设备类型管理器（制造商特定的驱动程序）。

Question 22

通过IO-Link对不同端口进行I/O配置

Accepted Answer

当使用IO-Link时，用户可以通过传感器/执行器设备的端口同时接收输入和输出数据。用作输入/输出的端口之间将不再有典型差异。在不使用IO-Link的标准模式下，每个支持IO-Link的设备的端口仍可配置为输入或输出。

Question 23

事件

Accepted Answer

设备可以在每个事件中将错误运行状态发送至主站。这通过在接口中设置位来完成。主站可读取带有分类错误代码的事件。

Question 24

FDT

Accepted Answer

现场设备工具（例如Container）

Question 25

GSD文件

Accepted Answer

设备主站文件：描述将要与现场总线相连的设备接口。GSD文件以文件的形式由设备制造商提供。

Question 26

HMI

Accepted Answer

自动化系统的操作和观察设备（人机界面）。

Question 27

集线器

Accepted Answer

与网关不同，集线器用于在2个相同接口之间建立连接；例如USB集线器。

Question 28

混合设备

Accepted Answer

同时包括传感器和执行器功能的设备。

Question 29

IEC 61131

Accepted Answer

IEC 61131国际标准主要规定可编程逻辑控制器的基本要求。第9部分描述了用于小型传感器和执行器的单点数字通信接口（SDCI）下的IO-Link。

Question 30

IODD

Accepted Answer

电子设备说明（IO设备说明）。

Question 31

IO-Link设备

Accepted Answer

由IO-Link主站监测和控制的现场设备。

Question 32

IO-Link主站

Accepted Answer

建立IO-Link设备与更高层级现场总线之间的连接。IO-Link主站监测和控制IO-Link设备。

Question 33

MES（制造执行系统）

Accepted Answer

MES是一种多层级的过程导向生产管理系统。它与类似的高效生产规划系统（如ERP企业资源计划系统）的区别在于，其直接与过程自动化的分布式系统相连。MES支持实时管理和控制生产过程，包括常规的数据采集和数据准备，例如生产数据采集（PDA）、机器数据采集（MDA）、个人数据采集以及所有能够立即影响生产过程的流程。

Question 34

端口

Accepted Answer

IO-Link通信通道。

Question 35

参数设置服务器

Accepted Answer

符合IO-Link规范1.1的IO-Link主站可用作IO-Link设备的参数设置服务器。

Question 36

点对点通信

Accepted Answer

点对点通信是两个点、位置或设备之间的直接连接。

Question 37

传感器

Accepted Answer

检测物理参数值并将其转换为电气值的设备。

Question 38

SIO

Accepted Answer

标准输入输出：该模式用于操作与IO-Link主站相连的常规数字化设备以及不含IO-Link架构的IO-Link传感器。

Question 39

PLC

Accepted Answer

PLC是一种用于控制机器或系统并采用数字化方式编程的工业计算机。用户根据其系统的要求来编程PLC。外围信号可以通过输入/输出模块或现场总线主站和分布式现场总线从站进行读取或提供。

Question 40

从站

Accepted Answer

不进行独立通信，只响应主机请求的总线设备。

Question 41

转换时间

Accepted Answer

转换时间是模数转换器记录测量值所需的时间与处理模块中的测量值以及诊断和断线监测信息所需的时间之和。

Question 42

周期性数据

Accepted Answer

定期自动传输的数据（过程数据，数值状态）。

Question 43

循环时间

Accepted Answer

在控制器背景下，循环时间表示程序从读取输入到提供输出的处理时间。在通信系统背景下，循环时间指所有数据都与相关设备完成交换并开启新循环前的时间。对于IO-Link，它根据传输速率的不同而有所差异。在COM3下，完整的传输循环需要0.46毫秒，而COM2速度下的循环时间为2.3毫秒。
