流量传感器
应用

含水介质的测量

注释：	非常适合	很适合	适合	不适合		可用	不可用
	某种程度上适合 – 在这种情况下，请咨询我们的服务中心400 880 6651

	电磁感应式	超声波	涡街	机电	量热式浸入传感器
	产品详情	产品详情	产品详情	产品详情	产品详情
测量原理	电磁感应	超声波	涡街	机电	量热
精度
压力损失
方向检测
流量表（累计流量）
介质：
非导电介质
低浓度化学液，例如浓度< 5%的氢氧化钠溶液
食品级*
耐受性
温度波动
粘度变化
空气成分
颗粒物
压力尖峰
沉积物
振动
安装
无入口管长度要求

* 对于具体介质，请参见相应数据表。

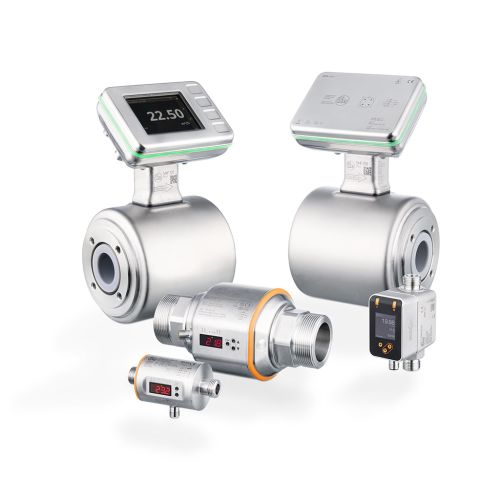

电磁感应式	特点
测量原理：电磁感应产品系列 SM系列、SMF系列公称通径（DNxx） DN6...DN150 测量范围 0.005...10000 l/min 精度 ± (0,5 % MW + 1,5 mm/s)* 介质温度 -20...150°C 额定压力最高25 bar	要求：电导率 ≥ 5 µS/cm* 行业：食品行业汽车行业机器人与自动化移动机械水和废水处理船舶自动化亮点：无入口管与出口管长度要求状态LED 有设置辅助或安装指南可选* 压力损失小检测/测量流向过程值：测量总流量/累计流量流量温度设备状态 / 诊断信息电导率

电磁感应式

特点

测量原理：

电磁感应

产品系列

SM系列、SMF系列

公称通径（DNxx）

DN6...DN150

测量范围

0.005...10000 l/min

精度

± (0,5 % MW + 1,5 mm/s)*

介质温度

-20...150°C

额定压力

最高25 bar

要求：

电导率 ≥ 5 µS/cm*

行业：

食品行业
汽车行业
机器人与自动化
移动机械
水和废水处理
船舶自动化

亮点：

无入口管与出口管长度要求
状态LED
有设置辅助或安装指南可选*
压力损失小
检测/测量流向

过程值：

测量总流量/累计流量
流量
温度
设备状态 / 诊断信息
电导率

* 取决于具体型号

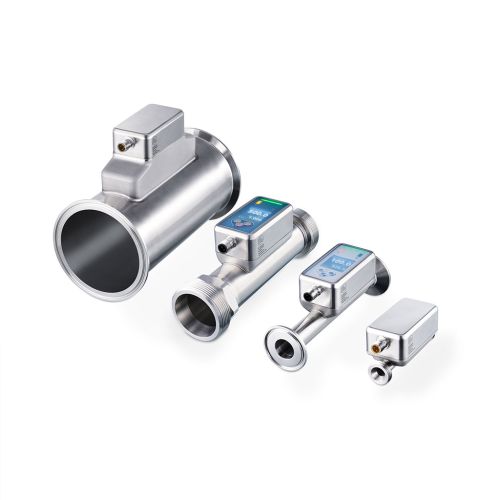

超声波	特点
测量原理超声波产品系列： SU系列、SUH系列公称通径（DNxx） DN15...DN100 测量范围 0.5...6000 l/min 精度 ± (1 % MW + 0,5 % MEW)* 介质温度 -40…120 °C 额定压力最高100 bar	要求：介质无粘度变化必须考虑入口管与出口管长度行业：食品行业汽车行业机器人与自动化移动机械水和废水处理亮点：连续不锈钢管道，内部无任何干扰物、运动部件或密封件信号强度的非周期性输出可作为应用状态变化的指示器向导式设置压力损失小工作状态LED 过程值：测量总流量 / 累计流量流量温度设备状态 / 诊断信息

超声波

特点

测量原理

超声波

产品系列：

SU系列、SUH系列

公称通径（DNxx）

DN15...DN100

测量范围

0.5...6000 l/min

精度

± (1 % MW + 0,5 % MEW)*

介质温度

-40…120 °C

额定压力

最高100 bar

要求：

介质无粘度变化
必须考虑入口管与出口管长度

行业：

食品行业
汽车行业
机器人与自动化
移动机械
水和废水处理

亮点：

连续不锈钢管道，内部无任何
干扰物、运动部件或密封件
信号强度的非周期性输出
可作为应用状态变化的指示器
向导式设置
压力损失小
工作状态LED

过程值：

测量总流量 / 累计流量
流量
温度
设备状态 / 诊断信息

*取决于具体型号

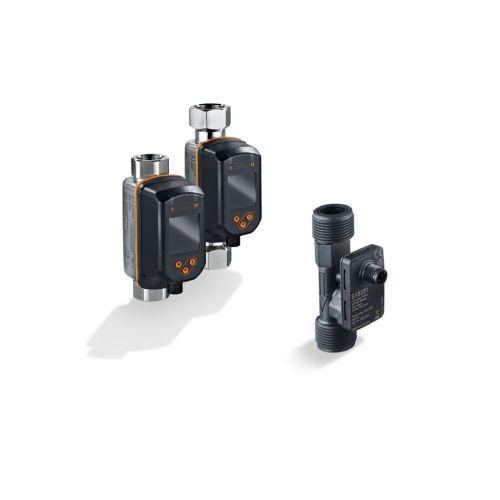

涡街	特点
测量原理：涡街产品系列： SV系列公称通径（DNxx） DN6...DN25 测量范围 0.5...150 l/min 精度 ± 2 % MEW 介质温度 -15...125°C 额定压力 16 bar	要求：安装位置无振动介质无粘度变化必须考虑入口管与出口管长度行业：汽车行业机器人与自动化电子水处理亮点压力损失小利用纯文本显示设置辅助 12V版本过程值流量温度设备状态 / 诊断信息

涡街

特点

测量原理：

涡街

产品系列：

SV系列

公称通径（DNxx）

DN6...DN25

测量范围

0.5...150 l/min

精度

± 2 % MEW

介质温度

-15...125°C

额定压力

16 bar

要求：

安装位置无振动
介质无粘度变化
必须考虑入口管与出口管长度

行业：

汽车行业
机器人与自动化
电子
水处理

亮点

压力损失小
利用纯文本显示设置辅助
12V版本

过程值

流量
温度
设备状态 / 诊断信息

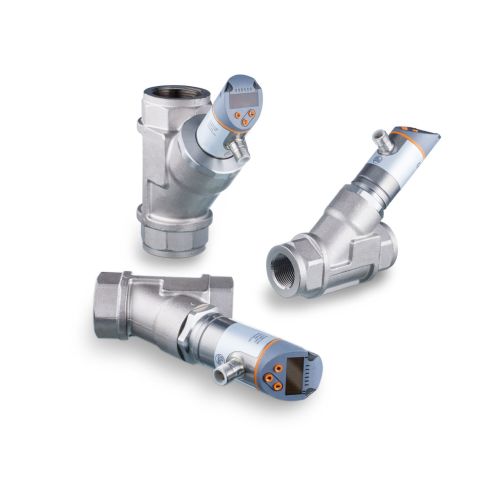

机电	特点
测量原理机电产品系列： SB系列公称通径 DN15...DN40 测量范围 0.2...350 l/min 精度 ± (4 % MW + 1 % MEW) 介质温度 -10...180°C 额定压力最高200 bar	要求：介质中不含>200 µm的颗粒物附近无强磁场行业：汽车行业机器人与自动化移动机械包装行业亮点：无入口管和出口管长度要求快速响应（> 1 ms）可耐受高达180 °C的高温额定压力200 bar 针对油进行温度/粘度补偿过程值：流量温度设备状态 / 诊断信息

机电

特点

测量原理

机电

产品系列：

SB系列

公称通径

DN15...DN40

测量范围

0.2...350 l/min

精度

± (4 % MW + 1 % MEW)

介质温度

-10...180°C

额定压力

最高200 bar

要求：

介质中不含>200 µm的颗粒物
附近无强磁场

行业：

汽车行业
机器人与自动化
移动机械
包装行业

亮点：

无入口管和出口管长度要求
快速响应（> 1 ms）
可耐受高达180 °C的高温
额定压力200 bar
针对油进行温度/粘度补偿

过程值：

流量
温度
设备状态 / 诊断信息

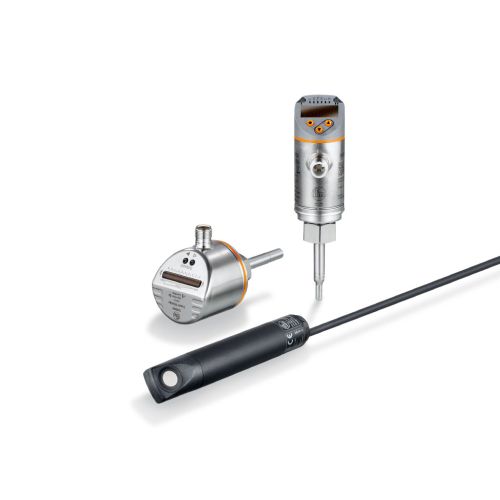

量热式浸入传感器

特点

测量原理：

量热

产品系列

SI、SA和SF系列

公称通径

不受DN规格限制

测量范围

液体0.04...3 m/s
气体0.6...300 m/s

精度

液体 ± (7 % MW + 2 % MEW)
气体 ± (10 % MW + 2 % MEW)

介质温度

-25...100°C

额定压力

最高300 bar

要求：

必须考虑入口管与出口管长度
导热介质
避免快速温度变化

行业：

汽车行业
机器人与自动化
水处理行业
船舶自动化
食品行业

亮点：

不受标称管径限制
接液部件有多种材质可选
易于设置

过程值：

点流速
温度
设备状态 / 诊断信息
计算流量
